модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

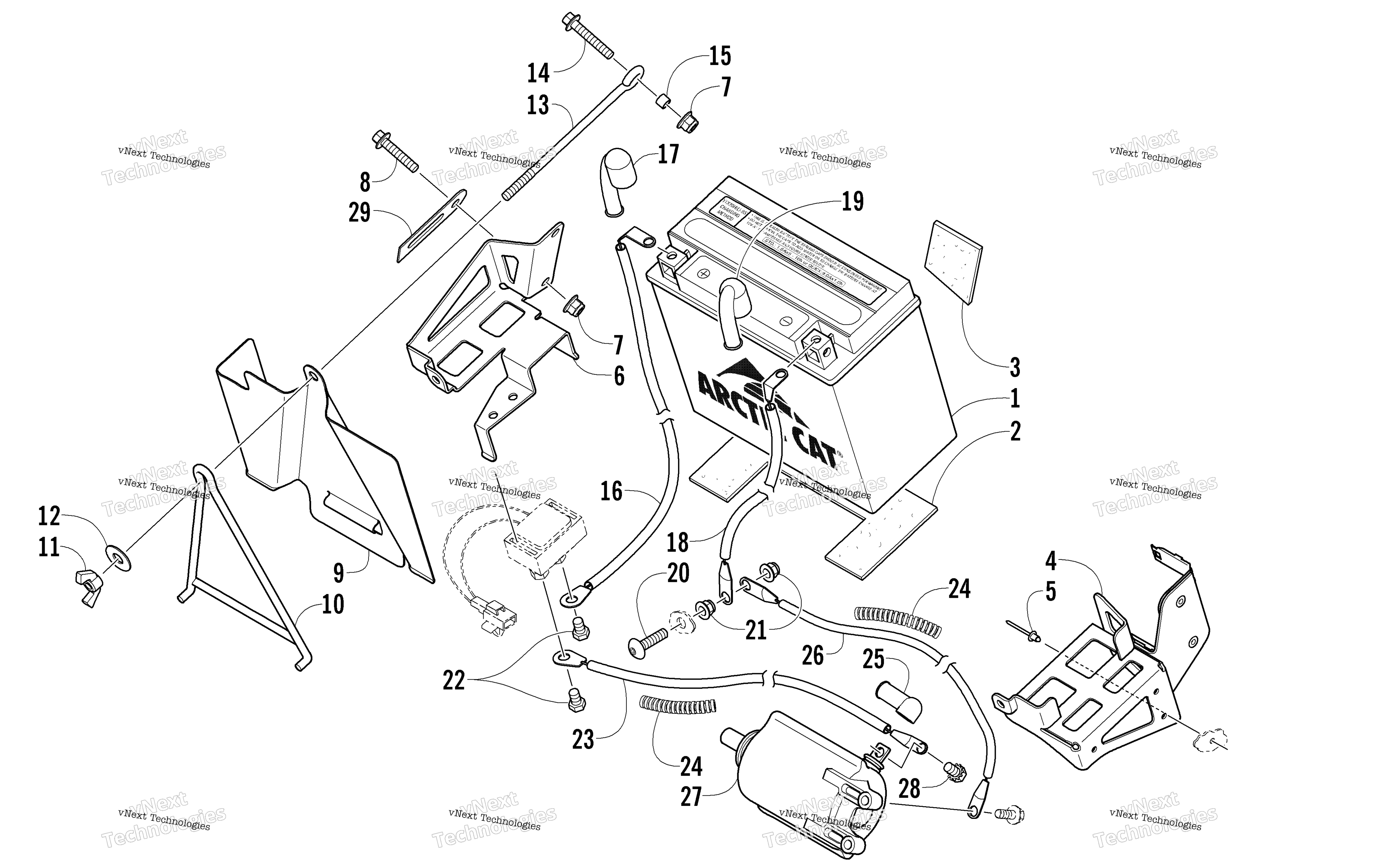

Схема аккумулятора And Tray Assembly для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery art. 0745-406
По запросу
2
Pad, Foam - Battery - Bottom art. 0617-526
По запросу
3
Pad, Foam - Battery - Side art. 0617-527
По запросу
4
Tray, Battery - Inner art. 0745-267
По запросу
5
Rivet art. 8060-486
По запросу
6
Tray, Battery - Outer art. 0745-265
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Screw, Cap art. 8408-630
По запросу
9
Shield, Heat - Battery art. 0645-468
По запросу
10
Rod, Battery Heat Shield art. 0745-262
По запросу
11
Nut, Wing art. 1623-430
По запросу
12
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
13
Rod, Battery - Top art. 0745-263
По запросу
14
Болт Arctic Cat art. 8408-635
от 110 ₽
15
Spacer, Battery Rod art. 0645-479
По запросу
16
Cable, Battery/Solenoid (inc. 17) art. 0645-485
По запросу
17
Boot, Terminal - Battery art. 0645-521
По запросу
18
Cable, Battery/Ground (inc. 19) art. 0645-484
По запросу
19
Boot, Terminal art. 0645-520
По запросу
20
Screw, Cap art. 8476-830
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
Bolt, Starter Motor art. 1623-450
По запросу
23
Cable, Solenoid/Starter (inc. 24-25) art. 0645-486
По запросу
24
Conduit art. 0619-342
По запросу
25
Boot, Terminal art. 0645-522
По запросу
26
Cable, Starter-to-Ground (inc. 24) art. 0645-505
По запросу
27
Complete Starter Motor Assembly art. 3007-219
от 19 400 ₽
28
Screw, Cap - w/Washer art. 1623-451
По запросу
29
Зажим Arctic Cat art. 1623-984
По запросу
