модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

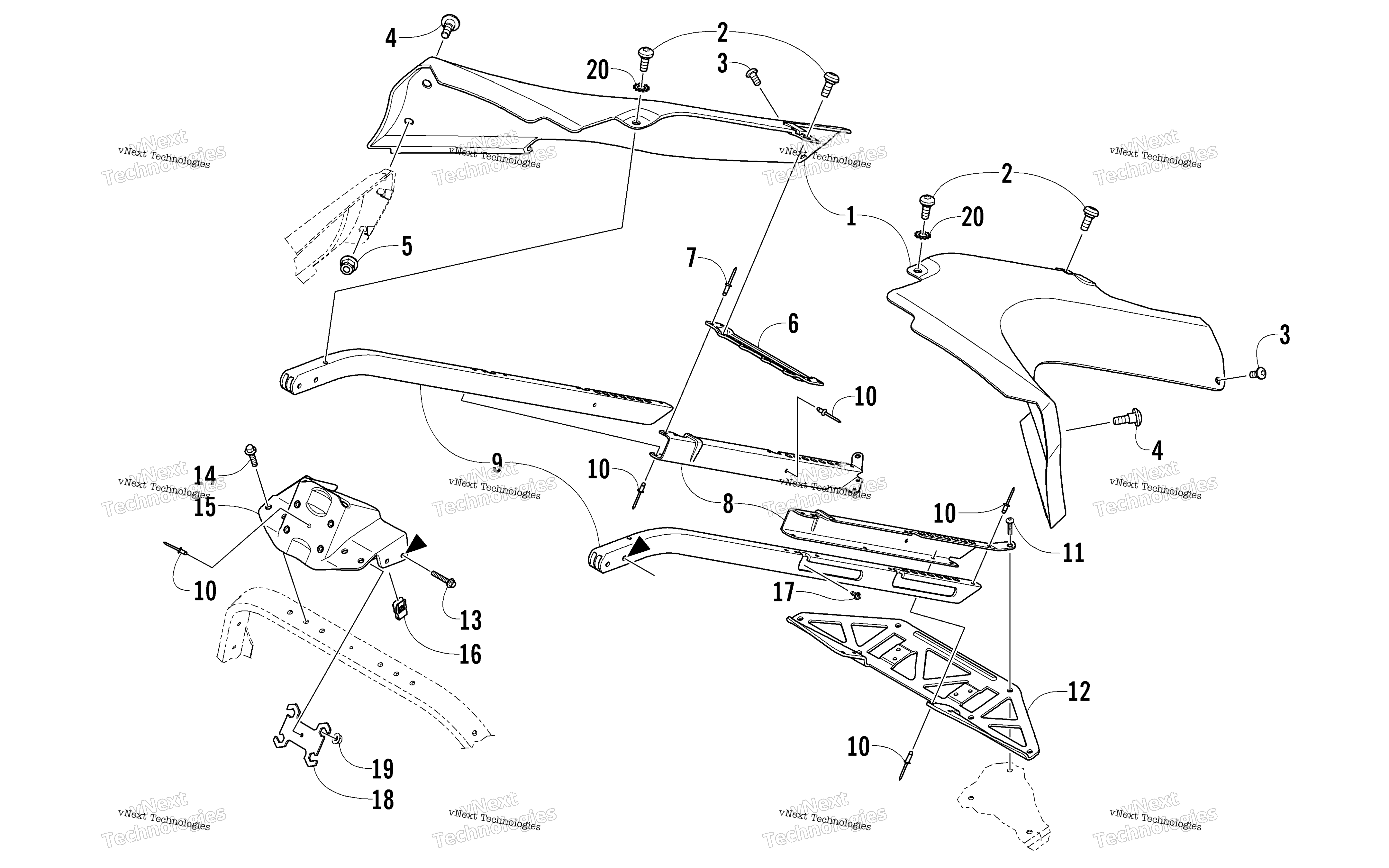

Схема сиденья Support Assembly для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - Left Black art. 4606-887
По запросу
1
Spar, Rear - Right Black art. 4606-886
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Screw, Machine art. 8470-510
от 110 ₽
4
Болт Arctic Cat art. 0423-355
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Bracket, Crossover art. 4606-329
По запросу
7
Rivet art. 8060-484
По запросу
8
Bracket, Adjustable - Left art. 4606-325
По запросу
8
Bracket, Adjustable - Right art. 4606-324
По запросу
9
Tube, Support - Left art. 4606-327
По запросу
9
Tube, Support - Right art. 4606-326
По запросу
10
Rivet, Blind art. 8060-488
По запросу
11
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
12
Plate, Support - Lower art. 4606-323
По запросу
13
Screw, Cap art. 8408-535
По запросу
14
Болт Arctic Cat art. 8408-625
от 116 ₽
15
Plate, Support - Upper art. 4606-328
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
Screw, Self-Tapping art. 0623-302
По запросу
18
Bracket, Nut Holder art. 0605-899
По запросу
19
Гайка Arctic Cat art. 8424-602
от 110 ₽
20
Washer, Lock art. 8053-212
По запросу
