модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

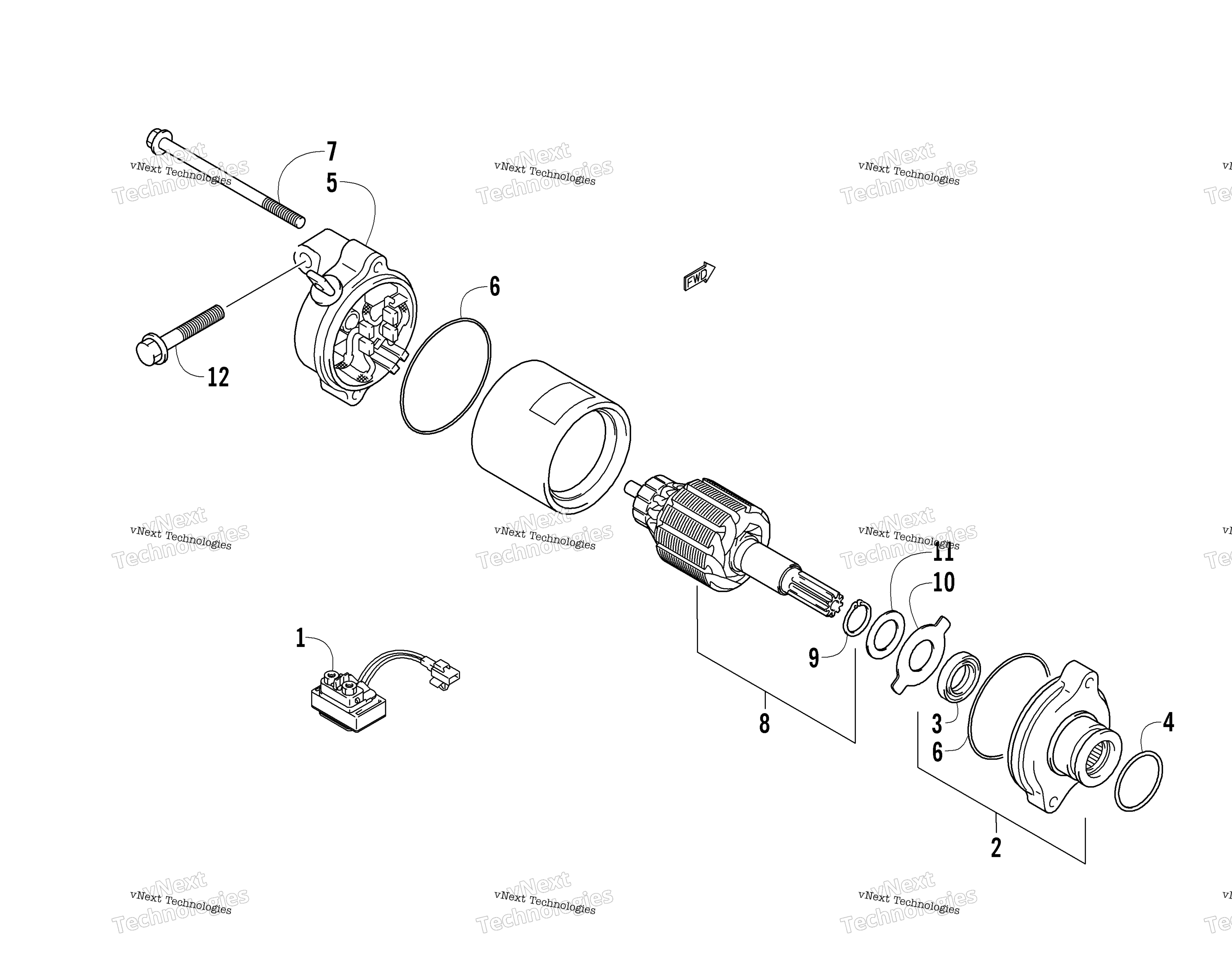

Схема стартера Motor Assembly для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY,STARTER MOTOR art. 3007-230
По запросу
2
Housing - Assembly (inc. 3) art. 3007-220
По запросу
3
Seal, Oil art. 3007-221
По запросу
4
O-Ring art. 3007-222
По запросу
5
Brush Assembly art. 3007-223
По запросу
6
O-Ring art. 3007-224
По запросу
7
Screw, Cap art. 3007-225
По запросу
8
Armature Assembly (inc. 9) art. 3007-226
По запросу
9
Ring, Snap art. 3007-227
По запросу
10
Plate, Locking art. 3007-228
По запросу
11
Shim art. 3007-229
По запросу
12
Screw, Cap art. 0693-397
По запросу
