модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

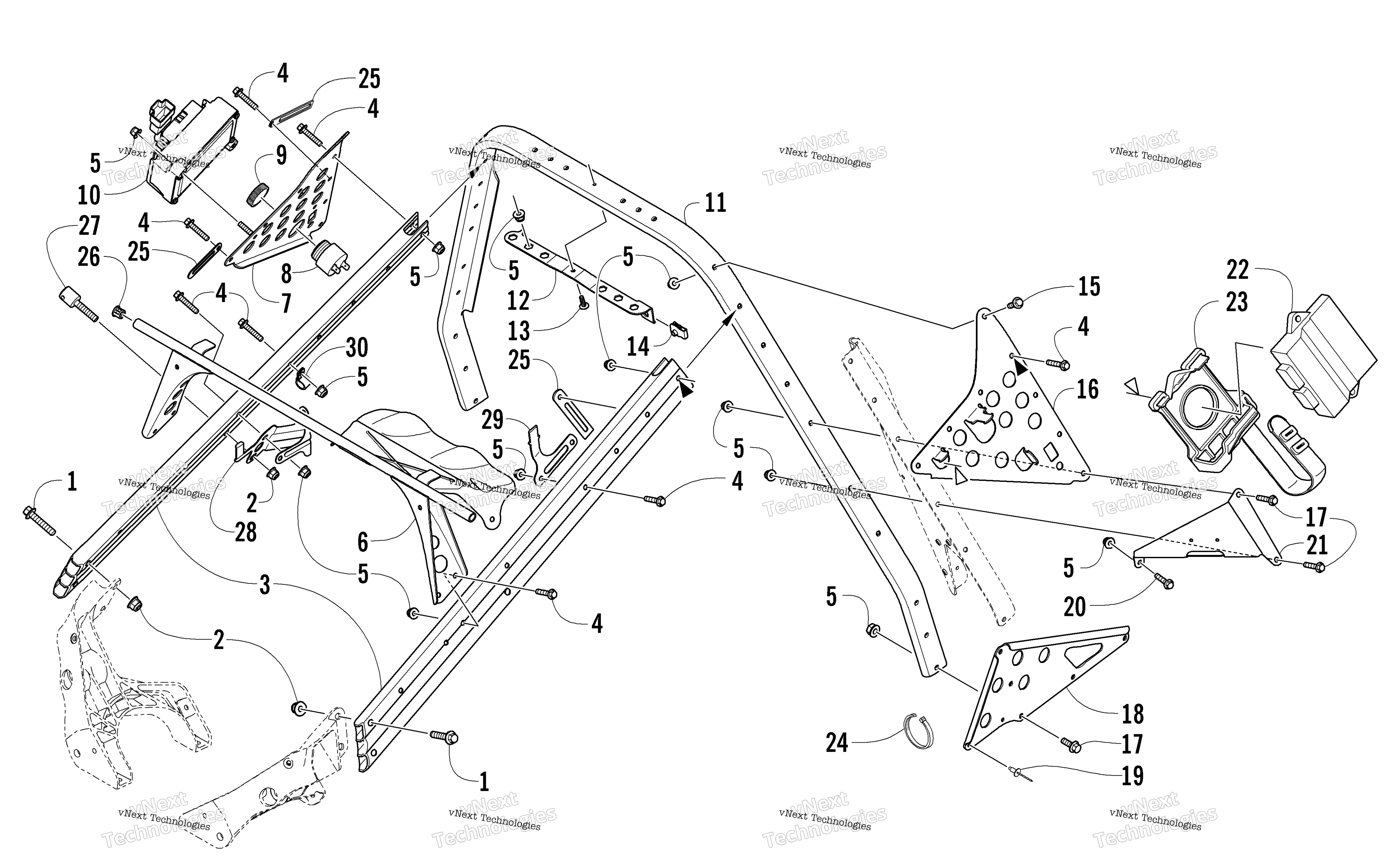

Схема рулевого управления Support Assembly для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper art. 0607-814
По запросу
4
Болт Arctic Cat art. 8408-635
от 110 ₽
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Bracket, Support - Headlight w/Heat Shield art. 3706-659
По запросу
7
Gusset, Steering Support - Right art. 1707-100
По запросу
8
Сигнал заднего хода art. 0630-010
По запросу
9
Ring, Retaining art. 0630-017
По запросу
10
KIT,UPDATE-CONTROL MODULE art. 0637-341
По запросу
11
Support, Steering art. 0605-862
По запросу
12
Plate, Nut art. 4606-771
По запросу
13
Screw, Self-Tapping art. 0623-574
По запросу
14
Клипса Arctic Cat art. 0423-577
от 168 ₽
15
Болт Arctic Cat art. 8408-625
от 116 ₽
16
Gusset, Steering Support - Left art. 0607-897
По запросу
17
Screw, Cap art. 8408-630
По запросу
18
Bracket, Footrest - Left Black art. 3706-633
По запросу
18
Bracket, Footrest - Right Black art. 3706-632
По запросу
19
Rivet art. 1623-130
По запросу
20
Screw, Cap art. 8408-616
По запросу
21
Bracket, Support - Belt Guard art. 4606-908
По запросу
22
ECU 07 Z1 art. 3007-573
По запросу
23
Mount, ECU art. 0645-506
По запросу
24
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
25
Зажим Arctic Cat art. 1623-984
По запросу
26
Plug art. 0623-562
По запросу
27
Pin, Mounting - Resonator art. 2612-247
По запросу
28
Bracket, Mounting - Coolant Tank art. 3706-682
По запросу
29
Bracket, Mounting - MAP Sensor art. 3706-718
По запросу
30
Clamp, Routing art. 1623-675
По запросу
