модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

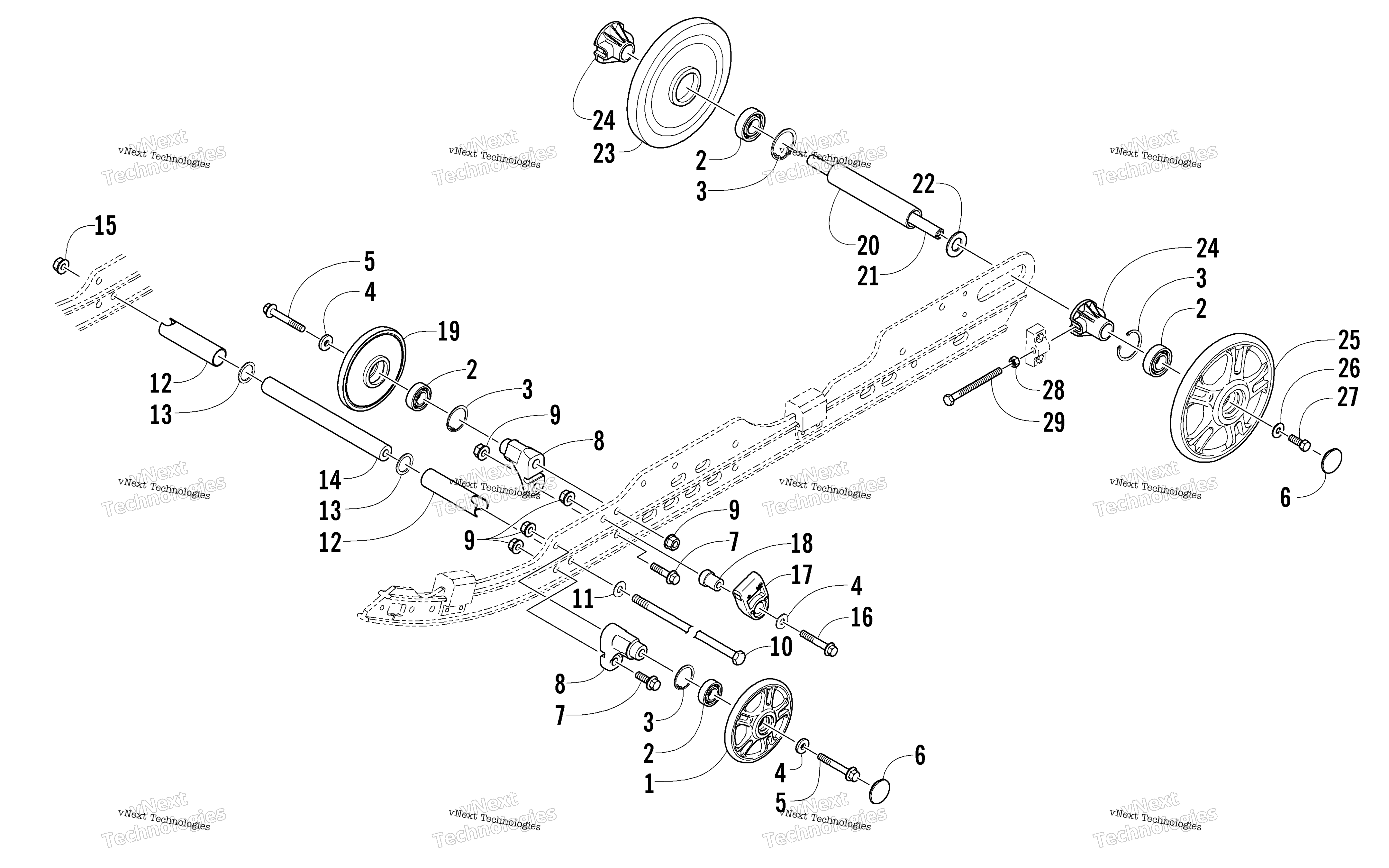

Схема Idler колесо узла для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Wheel, Idler - Fire Red (inc. two No. 2-3) art. 3604-044
По запросу
2
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
3
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
4
Washer art. 8050-282
По запросу
5
Болт Arctic Cat art. 8020-232
от 1 292 ₽
6
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
7
Screw, Cap art. 8020-224
По запросу
8
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Screw, Cap art. 1623-037
По запросу
11
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
12
Spacer, Shock - Front Arm art. 1604-793
По запросу
13
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
14
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
15
Гайка Arctic Cat art. 8047-490
от 168 ₽
16
Screw, Cap art. 8020-227
По запросу
17
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
18
Block, Slide art. 3604-204
По запросу
19
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
20
Spacer art. 1604-940
По запросу
21
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
22
Washer art. 0623-921
По запросу
23
Ролик гусеницы 160х20 мм черный Arctic Cat art. 3604-049
По запросу
24
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
25
WHEEL,IDL-6.38 W.787"ID FIRE RED (inc. two No. 2-3) art. 3604-052
По запросу
26
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
27
Screw, Cap art. 1623-545
По запросу
28
Гайка Arctic Cat art. 8042-486
от 263 ₽
29
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
