модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)

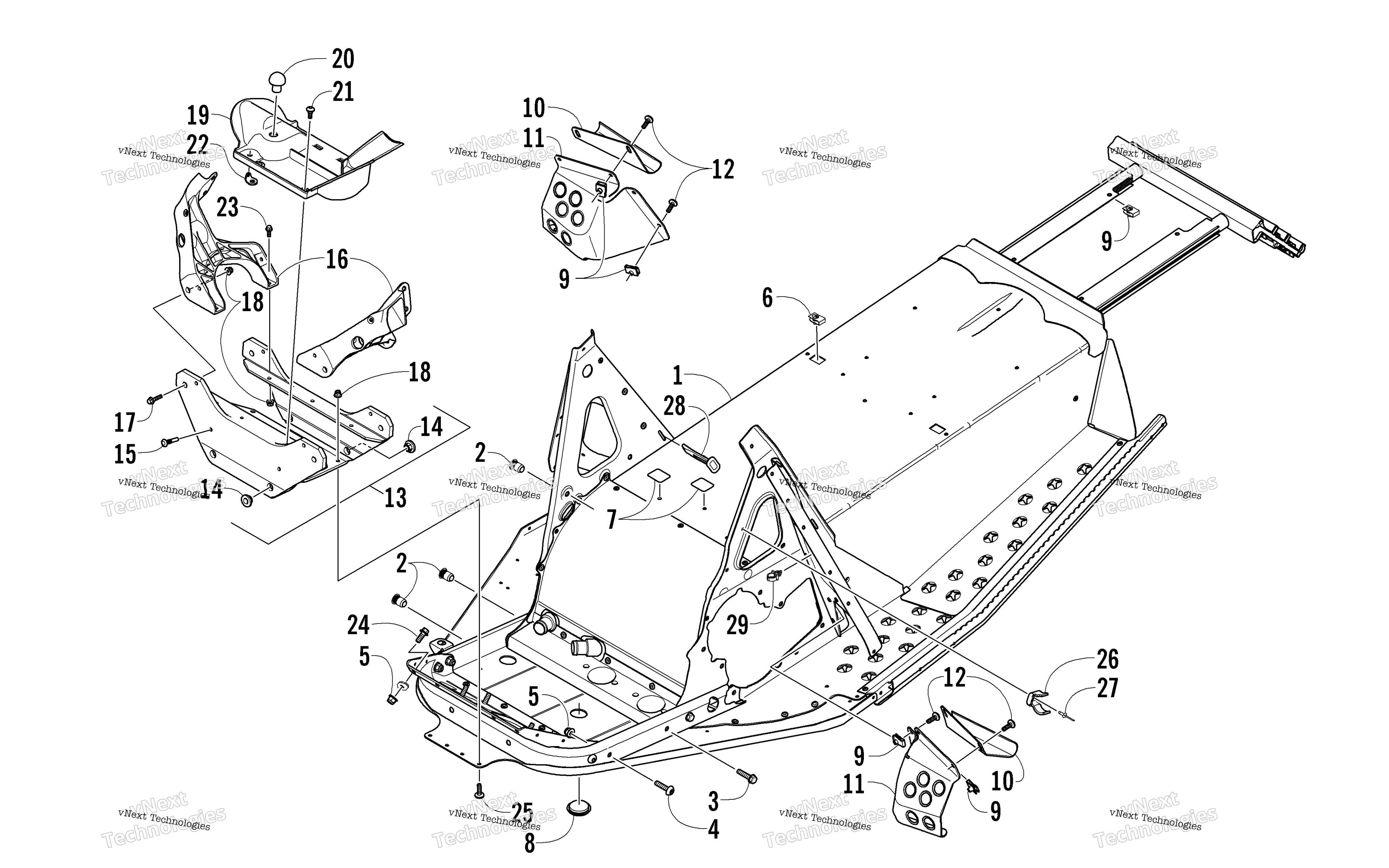

Схема шасси Assembly для JAGUAR Z1 1100 EFI RED (S2007Z1NJGUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-4 and four No. 5) art. 3706-700
По запросу
2
Insert art. 0423-391
По запросу
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8476-835
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
7
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
8
Пробка Arctic Cat art. 1623-625
от 221 ₽
9
Клипса Arctic Cat art. 0423-577
от 168 ₽
10
Bracket, Toe Hook - Right - Black art. 3706-504
По запросу
10
Bracket, Toe Hook - Left - Black art. 3706-505
По запросу
11
Shield, Toe - Right - Black art. 3706-502
По запросу
11
Shield, Toe - Left - Black art. 3706-503
По запросу
12
Screw, Machine art. 8471-616
По запросу
13
Bracket, Mounting - Front Suspension (inc. 14-15) art. 0707-977
По запросу
14
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
15
Bolt, Ribbed art. 1623-443
По запросу
16
Frame, Mounting - Shock - Left art. 0607-807
По запросу
16
Frame, Mounting - Shock - Right art. 0607-806
По запросу
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Close-Off, Front End art. 4606-308
По запросу
20
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
21
Винт Arctic Cat art. 0423-557
от 110 ₽
22
Bracket, Retaining art. 4606-770
По запросу
23
Болт Arctic Cat art. 8408-620
от 190 ₽
24
Болт Arctic Cat art. 8408-820
от 110 ₽
25
Болт Arctic Cat art. 8476-620
По запросу
26
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
27
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
28
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
28
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
29
Clip, Routing Optional art. 0623-101
По запросу
