модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

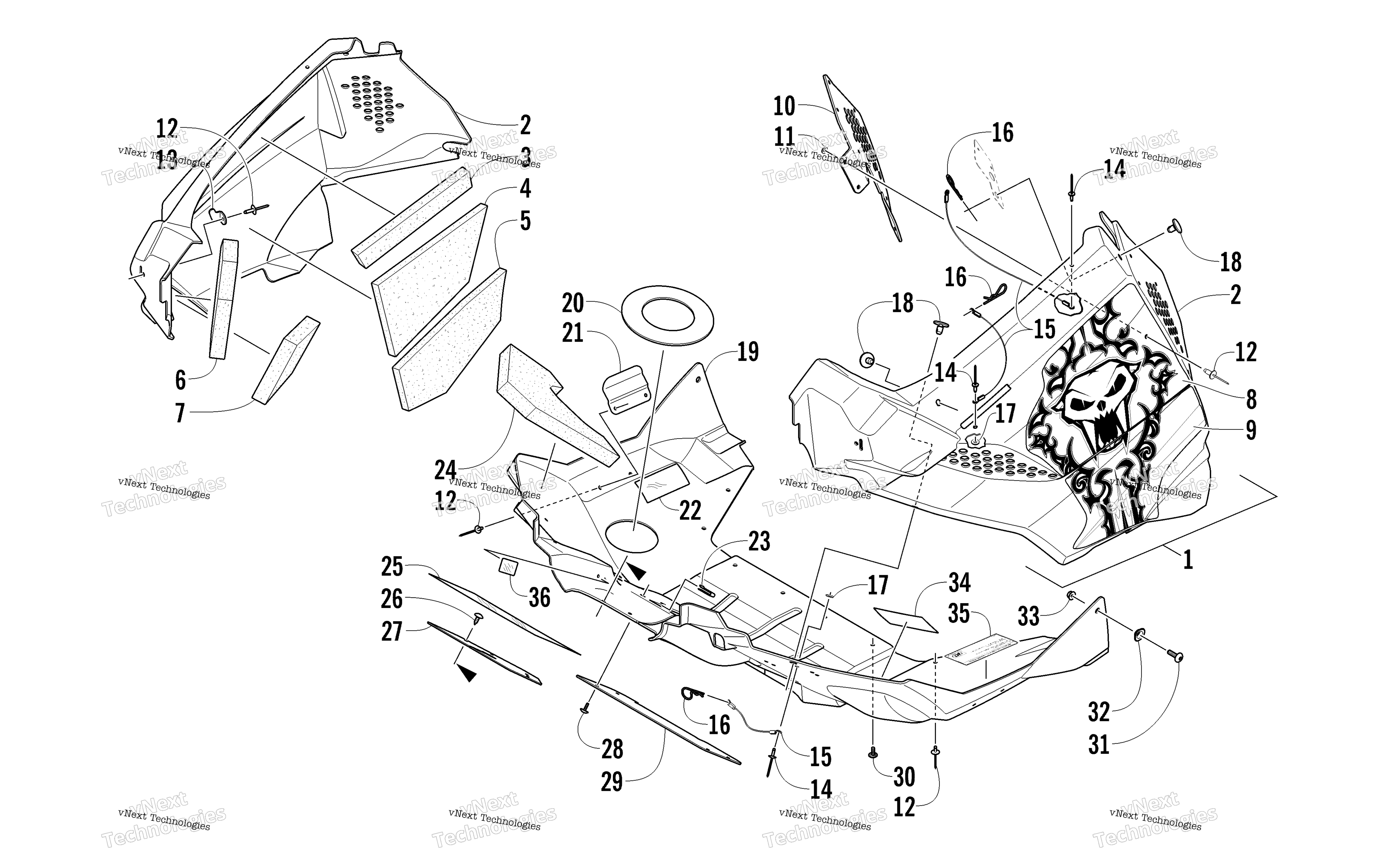

Схема Belly поддон узла для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals (inc. 2-9) art. 3718-089
По запросу
1
Panel, Side - Right - w/Decals (inc. 2-9) art. 3718-088
По запросу
2
Panel, Side - Right - w/o Decals (inc. 3-7) art. 3718-090
По запросу
2
Panel, Side - Left - w/o Decals (inc. 3-7) art. 3718-091
По запросу
3
Foam, Side Panel - Upper Rear - Right art. 0617-574
По запросу
3
Foam, Side Panel - Upper Rear - Left art. 0617-575
По запросу
4
Foam, Side Panel - Center Rear - Right art. 0617-620
По запросу
4
Foam, Side Panel - Center Rear - Left art. 0617-621
По запросу
5
Foam, Side Panel - Lower Rear - Left art. 0617-623
По запросу
5
Foam, Side Panel - Lower Rear - Right art. 0617-622
По запросу
6
Foam, Side Panel - Upper Forward - Left art. 0617-591
По запросу
6
Foam, Side Panel - Upper Forward - Right art. 0617-590
По запросу
7
Foam, Side Panel - Lower Forward - Left art. 0617-593
По запросу
7
Foam, Side Panel - Lower Forward - Right art. 0617-592
По запросу
8
Decal, Panel - Upper - Left art. 9611-289
По запросу
8
Decal, Panel - Upper - Right art. 9611-288
По запросу
9
Decal, Panel - Lower - Left art. 9611-291
По запросу
9
Decal, Panel - Lower - Right art. 9611-290
По запросу
10
Panel, Reinforcement art. 6606-047
По запросу
11
Washer art. 0123-802
от 110 ₽
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Bracket, Hold-Down - Left art. 1606-441
По запросу
13
Hold-Down, Hood - Right art. 2606-096
По запросу
14
Rivet art. 8060-486
По запросу
15
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
16
Clip, Hairpin art. 0605-283
По запросу
17
Washer art. 8050-127
По запросу
18
Pin, Retaining art. 6606-592
По запросу
19
Belly Pan art. 6606-294
По запросу
20
Seal, Exhaust Outlet art. 2612-507
По запросу
21
Bracket, Latch - Belt Guard art. 0607-892
По запросу
22
Foil, Protective art. 2606-558
По запросу
23
Clip, U-Nut art. 1623-030
По запросу
24
Foam, Belly Pan art. 0617-586
По запросу
25
Термоотражающая наклейка 3"х6" Arctic Cat art. 2606-556
от 368 ₽
26
Винт-саморез Arctic Cat art. 1623-129
По запросу
27
Panel, Close-Off art. 5606-954
По запросу
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Cover, Access art. 5606-872
По запросу
30
Винт-саморез Arctic Cat art. 1623-129
По запросу
31
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
32
Spacer art. 0623-870
По запросу
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
34
Decal, Warning - Belt Guard art. 1611-565
По запросу
35
Decal, Clutching art. 9611-394
По запросу
36
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
