модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

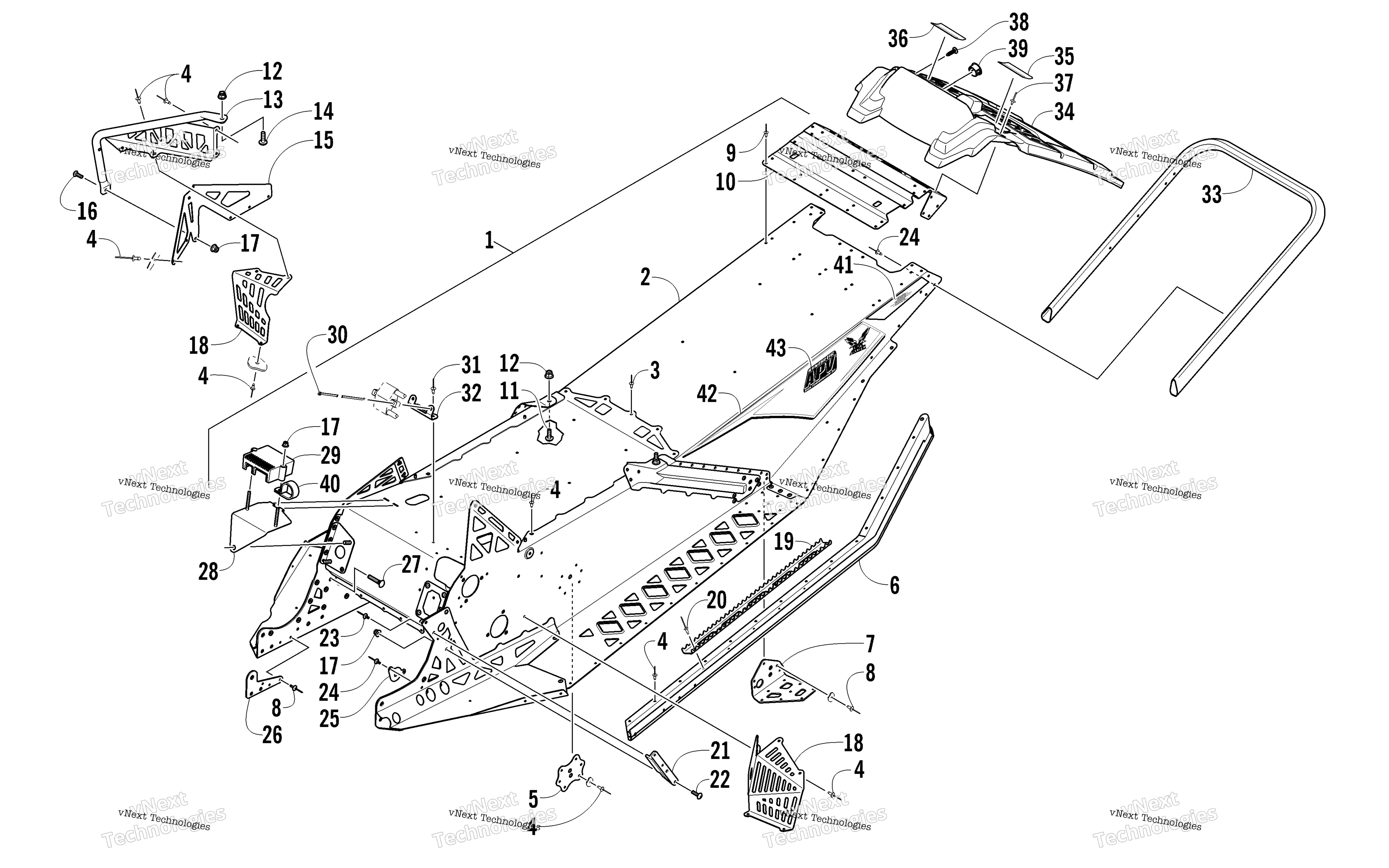

Схема Chassis, задний Bumper, и Snowflap узла для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS,ASSY-PTD BLK (inc. 2-11 and two No. 12) art. 1707-462
По запросу
2
Tunnel, Rear Black art. 1707-440
По запросу
3
Rivet art. 8061-682
По запросу
4
Rivet art. 1623-130
По запросу
5
Plate, Backing art. 1607-090
По запросу
6
Roll, Tunnel - Right Black art. 4706-750
По запросу
6
Roll, Tunnel - Left Black art. 4706-751
По запросу
7
BRKT,SUSPENSION MTG-RH REAR PTD BLK art. 4706-834
По запросу
7
BRKT,SUSPENSION MTG-LH REAR PTD BLK art. 4706-835
По запросу
8
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
End Cap, Tunnel Black art. 1707-441
По запросу
11
Screw, Cap art. 8476-835
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Hook, Toe - Left Black art. 4706-515
По запросу
13
Hook, Toe - Right Black art. 4706-514
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Gusset, Toe Stop - Right Black art. 4706-510
По запросу
15
Gusset, Toe Stop - Left Black art. 4706-511
По запросу
16
Screw, Machine art. 8476-630
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Shield, Toe - Right Black art. 4706-516
По запросу
18
Shield, Toe - Left Black art. 4706-517
По запросу
19
PLATE,GRIP-PTD GRN Optional art. 4706-307
По запросу
20
Rivet Optional art. 8060-506
По запросу
21
Bracket, Engine/Chassis Mounting - Left art. 0608-585
По запросу
22
Болт Arctic Cat art. 8476-620
По запросу
23
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
Plate, Backing - PTO Mounting art. 5606-672
По запросу
26
Brace, Support - Inner art. 5606-628
По запросу
27
Bolt, Carriage art. 1623-020
По запросу
28
Plate, Mounting - Voltage Regulator art. 4706-794
По запросу
29
Regulator, Voltage art. 0630-323
от 8 586 ₽
30
Зажим Arctic Cat art. 0123-788
По запросу
31
Rivet art. 8060-682
По запросу
32
Bracket, Mounting - Coil art. 5606-536
По запросу
33
Bumper, Rear Green art. 4706-882
По запросу
34
Snowflap art. 5606-525
По запросу
35
Decal, Warning - Towing (English) English art. 5611-853
По запросу
36
Decal, Warning - Towing (French) French art. 5611-852
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Plug, Hole art. 1623-343
По запросу
39
Plug, Hole art. 5606-988
По запросу
40
Clamp, Routing art. 3008-040
По запросу
41
Decal, Reflector - Right Red art. 8611-676
По запросу
41
Decal, Reflector - Left Red art. 8611-677
По запросу
42
Decal, Tunnel - Right art. 9611-292
По запросу
42
Decal, Tunnel - Left art. 9611-293
По запросу
43
Decal, "APV" art. 7611-150
По запросу
