модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

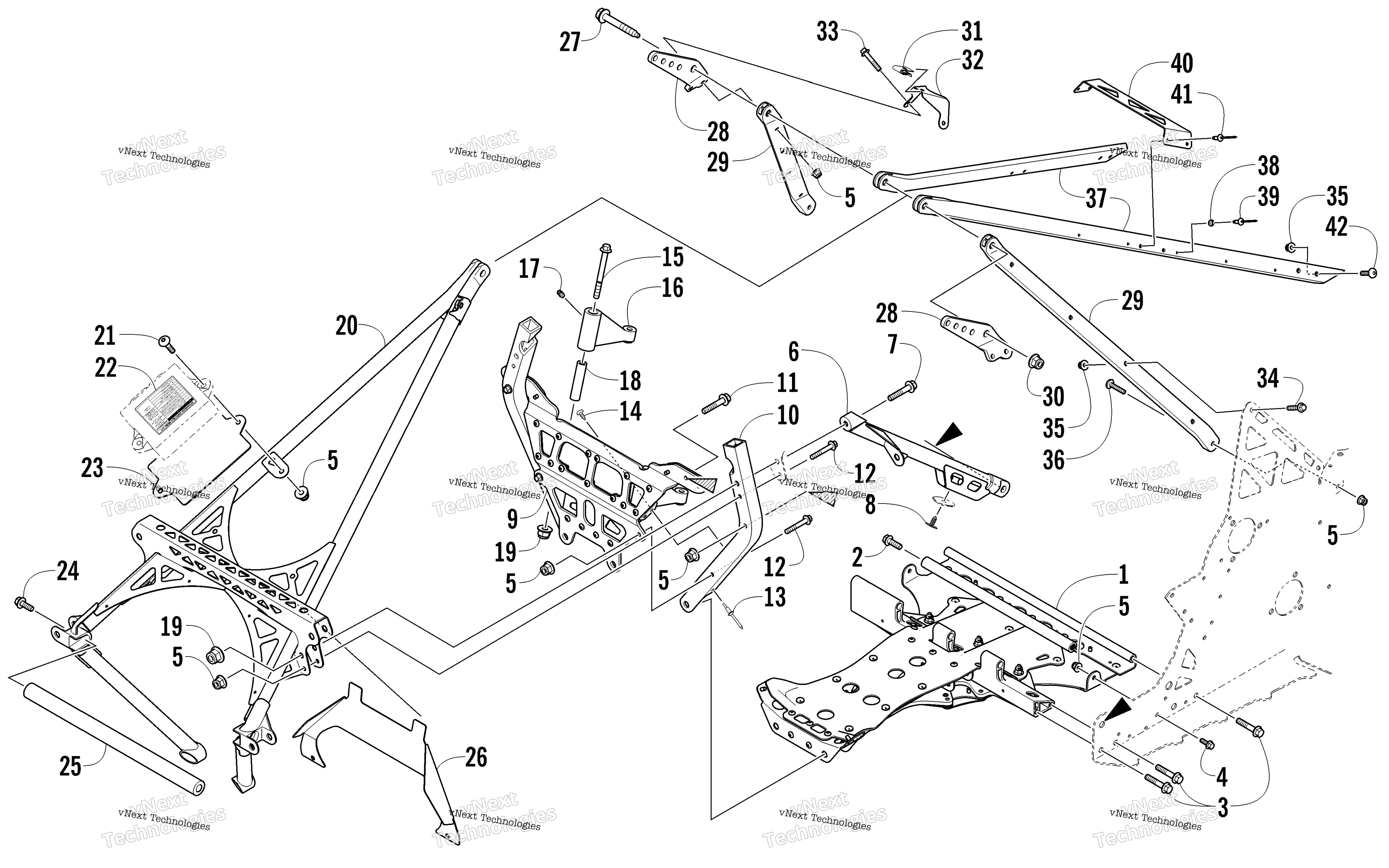

Схема передней части Frame And Steering Support Assembly для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
GUSSET,LWR ARM-SPR art. 1707-464
По запросу
2
Screw, Cap art. 8409-026
По запросу
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Brace, Diagonal - Right Black art. 4706-518
По запросу
6
Brace, Diagonal - Left Black art. 4706-519
По запросу
7
Screw, Cap art. 8408-845
от 1 415 ₽
8
Clip, Retaining art. 0623-589
По запросу
9
Bulkhead, Steering art. 1707-164
По запросу
10
Tube, Steering - Bulkhead - Left art. 0607-931
По запросу
10
Tube, Steering - Bulkhead - Right art. 0607-930
По запросу
11
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
12
Screw, Cap art. 8408-640
По запросу
13
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
14
Screw, Self-Tapping art. 1623-361
По запросу
15
Болт Arctic Cat art. 8408-880
от 326 ₽
16
Arm, Steering - Left (inc. 17) art. 1707-421
По запросу
16
Arm, Steering - Right (inc. 17) art. 1707-420
По запросу
17
Фиттинг art. 1623-010
По запросу
18
Направляющая рулевого маятника Arctic Cat art. 2603-436
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Spar, Upper Black art. 1707-478
По запросу
21
Screw, Machine art. 8476-630
По запросу
22
Decal, EFI Diagnostic Codes art. 9611-057
По запросу
23
Plate, Mounting - ECU art. 4606-942
По запросу
24
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
25
Crossbrace, Front Arm Mount art. 4706-885
По запросу
26
Panel, Close-Off art. 6606-063
По запросу
27
Screw, Cap art. 1623-905
По запросу
28
Bracket, Steering - Left art. 0605-963
По запросу
28
Bracket, Steering - Right art. 0605-962
По запросу
29
Spar, Middle - Machine - Left art. 4706-097
По запросу
29
Spar, Middle - Machine - Right art. 4706-096
По запросу
30
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Bracket, Mounting - Console art. 6606-298
По запросу
33
Screw, Cap art. 8408-630
По запросу
34
Болт Arctic Cat art. 8408-625
от 116 ₽
35
Гайка Arctic Cat art. 8424-602
от 110 ₽
36
Screw, Machine art. 8476-625
от 160 ₽
37
Spar, Rear - Right art. 4706-524
По запросу
37
Spar, Rear - Left art. 4706-525
По запросу
38
Snap, Body - Cushion art. 0116-074
По запросу
39
Rivet art. 8060-284
По запросу
40
Brace, Support - Spar art. 5606-616
По запросу
41
Заклепка Arctic Cat art. 8060-686
от 116 ₽
42
Screw, Machine art. 8476-626
По запросу
