модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

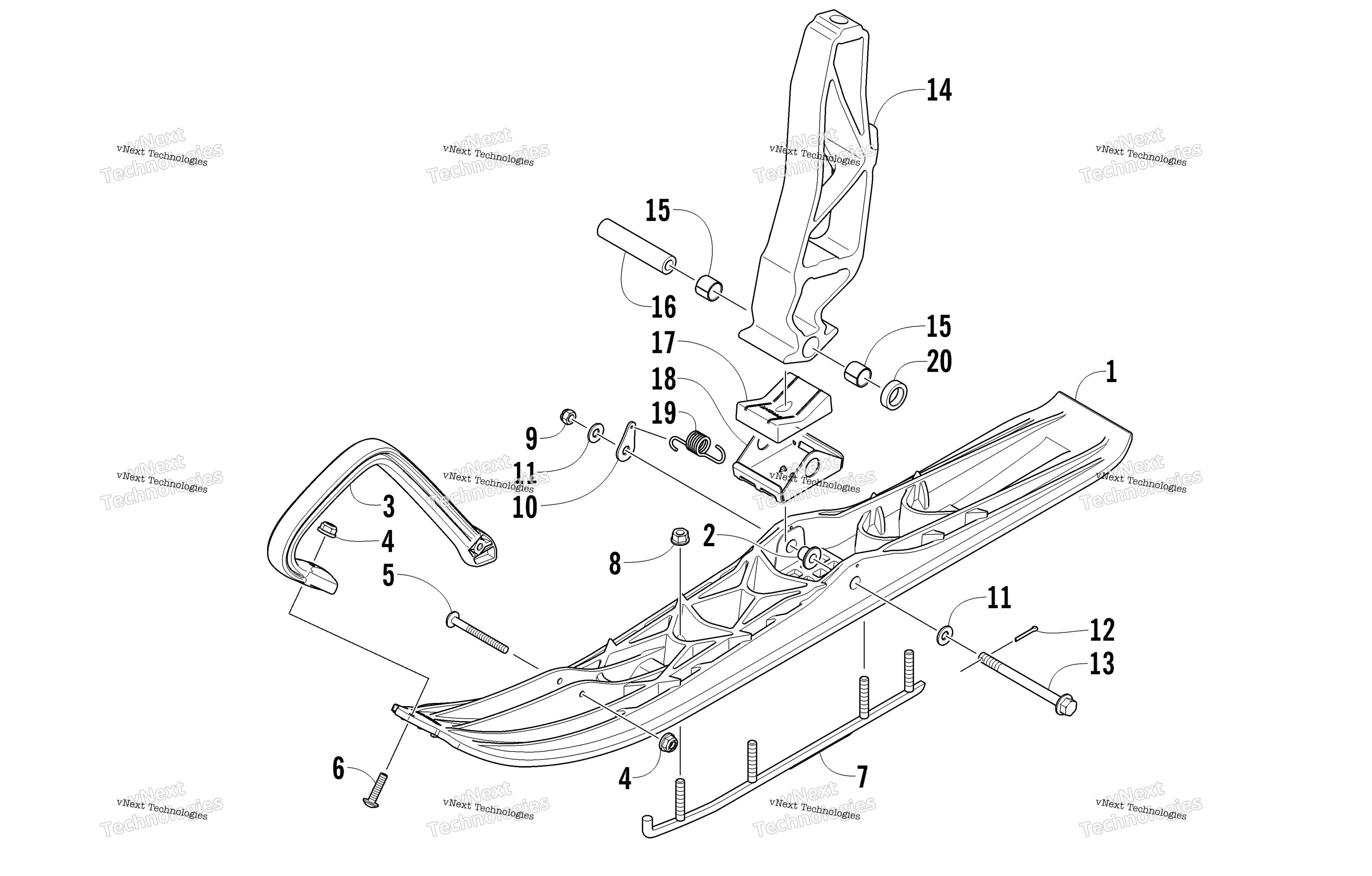

Схема Ski и Spindle узла для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic - Black art. 2603-599
По запросу
2
Втулка Arctic Cat art. 2603-746
По запросу
3
Handle, Plastic Ski - Black art. 2603-598
По запросу
4
Nut, Lock art. 8047-366
По запросу
5
Screw, Machine art. 1623-688
По запросу
6
Screw, Machine art. 1623-689
По запросу
7
Конек лыжи левый Arctic Cat art. 0703-871
от 7 907 ₽
Аналог
4 810 ₽
Требуется 2 шт.
Подписаться
Аналог
3 840 ₽
Требуется 2 шт.
Подписаться
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Гайка Arctic Cat art. 0423-744
от 263 ₽
10
Washer, Slide Spring art. 6606-205
По запросу
11
Washer art. 1623-801
По запросу
12
Шплинт art. 0123-458
По запросу
13
Screw, Cap art. 1623-781
По запросу
14
Spindle, Steering - Left Green (inc. 15) art. 2703-561
По запросу
14
Spindle, Steering - Right Green (inc. 15) art. 2703-560
По запросу
15
Bearing art. 2603-481
По запросу
16
Axle, Spindle art. 2603-813
По запросу
17
Damper, Ski art. 2603-824
По запросу
18
PLATE,DAMPER art. 2603-894
По запросу
19
Spring, Slide art. 3606-549
По запросу
20
Spacer art. 2603-932
По запросу
