модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

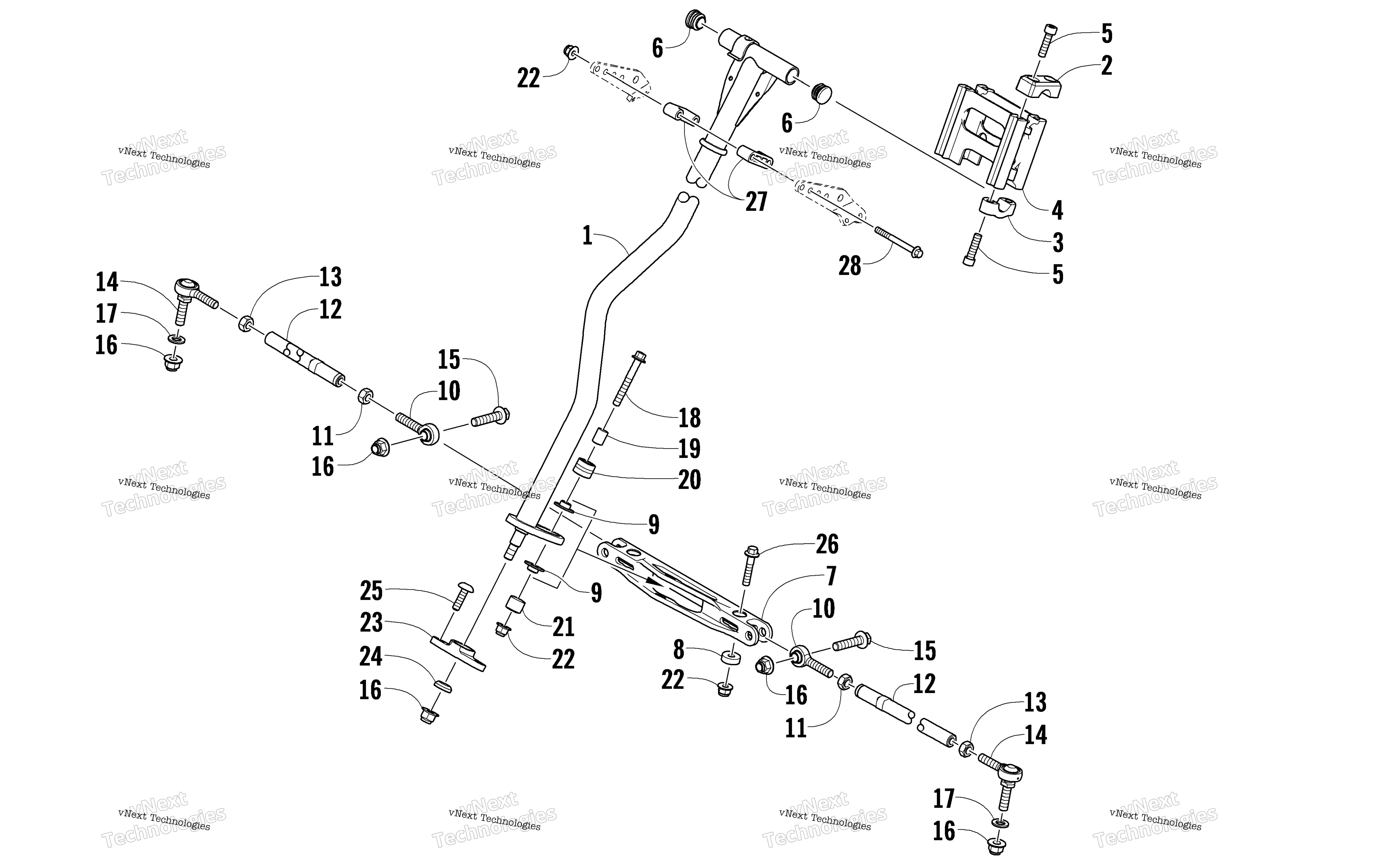

Схема рулевого управления Post And Tie Rod Assembly для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering art. 1705-242
По запросу
2
Cap, Adjusting Block - Upper art. 0705-355
По запросу
3
Cap, Adjusting Block - Lower art. 0605-676
По запросу
4
Riser, Handlebar - 3.44 in. art. 0605-875
По запросу
4
Riser, Handlebar - 4.40 in. Optional art. 0605-779
По запросу
4
Riser, Handlebar - 5.40 in. Optional art. 0605-838
По запросу
5
Screw, Cap art. 0623-872
По запросу
6
Plug art. 1606-079
По запросу
7
Drag Link - Assembly (inc. 8-9) art. 1705-240
По запросу
8
Bearing art. 0605-760
По запросу
9
Insert art. 0605-971
По запросу
10
Наконечник рулевой внутренний Arctic Cat art. 1605-018
от 1 781 ₽
11
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
12
Tube, Tie Rod - Spindle art. 0605-952
По запросу
13
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
14
Рулевой наконечник Arctic Cat art. 1605-019
от 5 975 ₽
Аналог
Рулевой наконечник Arctic Cat (левая резьба)
art. SM-08411
1 842 ₽
Требуется 2 шт.
Подписаться
15
Screw, Cap art. 8408-045
По запросу
16
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 5 шт.
Подписаться
17
Washer art. 1623-803
По запросу
18
Screw, Cap art. 8409-860
По запросу
19
Axle, Bearing - Housing art. 0605-972
По запросу
20
Housing w/Bearing art. 1705-110
По запросу
21
Stop, Steering Post art. 0605-973
По запросу
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
23
HOUSING,BEARING-FABR art. 1705-385
По запросу
24
Spacer art. 3604-210
По запросу
25
Screw, Machine art. 8476-820
По запросу
26
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
27
Block, Mounting - Steering Post art. 0605-576
По запросу
28
Болт Arctic Cat art. 8408-880
от 326 ₽
