модель 2012 года
- Модель 500 Sno Pro
- Код модели ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)

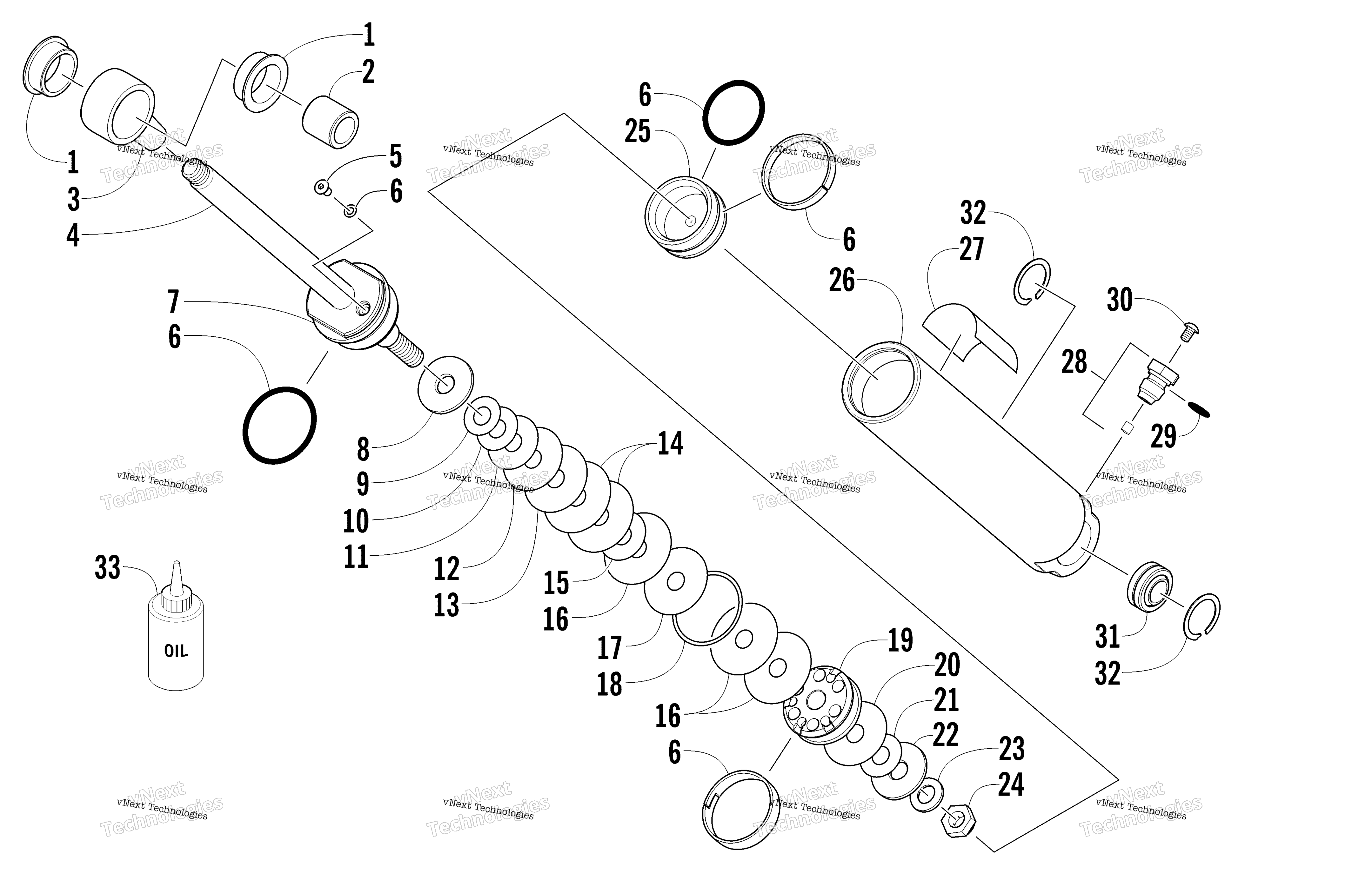

Схема задней части Suspension Rear Arm Shock Absorber для ARCTIC CAT SNO PRO 500 GREEN (S2012ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 2704-040
По запросу
1
Bushing art. 1604-222
По запросу
2
Sleeve art. 2604-223
По запросу
3
Eylet, Shock art. 0604-893
По запросу
4
Rod, Shock art. 2604-622
По запросу
5
Screw, Machine art. 2604-530
По запросу
6
Kit, Seal/Rebuild art. 2604-880
По запросу
7
Cap, Shock art. 2604-627
По запросу
8
Washer, Top Out art. 2603-466
По запросу
9
Valve, 0.800 x 0.004 in. art. 0603-895
По запросу
10
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
11
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
12
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
13
Valve, 1.425 x 0.010 in. art. 2604-647
По запросу
14
Valve, 1.600 x 0.010 in. art. 2604-631
По запросу
15
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
16
Valve, 1.600 x 0.008 in. art. 3604-577
По запросу
17
Valve, 1.425 x 0.006 in. art. 3604-611
По запросу
18
Valve, Ring - 1.600 x 0.012 in. art. 2604-692
По запросу
19
Piston, 0.055 in. - Orifice art. 2604-645
По запросу
20
Valve, 1.425 x 0.012 in. art. 2604-632
По запросу
21
Valve, 1.000 x 0.004 in. art. 0603-893
По запросу
22
Washer, Top Out art. 3604-610
По запросу
23
Washer, Backup art. 0603-389
По запросу
24
Nut, Cap - Fox Shock art. 0603-301
По запросу
25
Piston, Floating art. 2604-886
По запросу
26
Body, Shock art. 3604-579
По запросу
27
Decal, Shock art. 2604-889
По запросу
28
Valve, Pressure - Assembly (inc. 29) art. 0703-341
По запросу
29
O-Ring art. 1604-318
По запросу
30
Screw, Valve art. 0624-097
По запросу
31
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
32
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
33
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
