модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

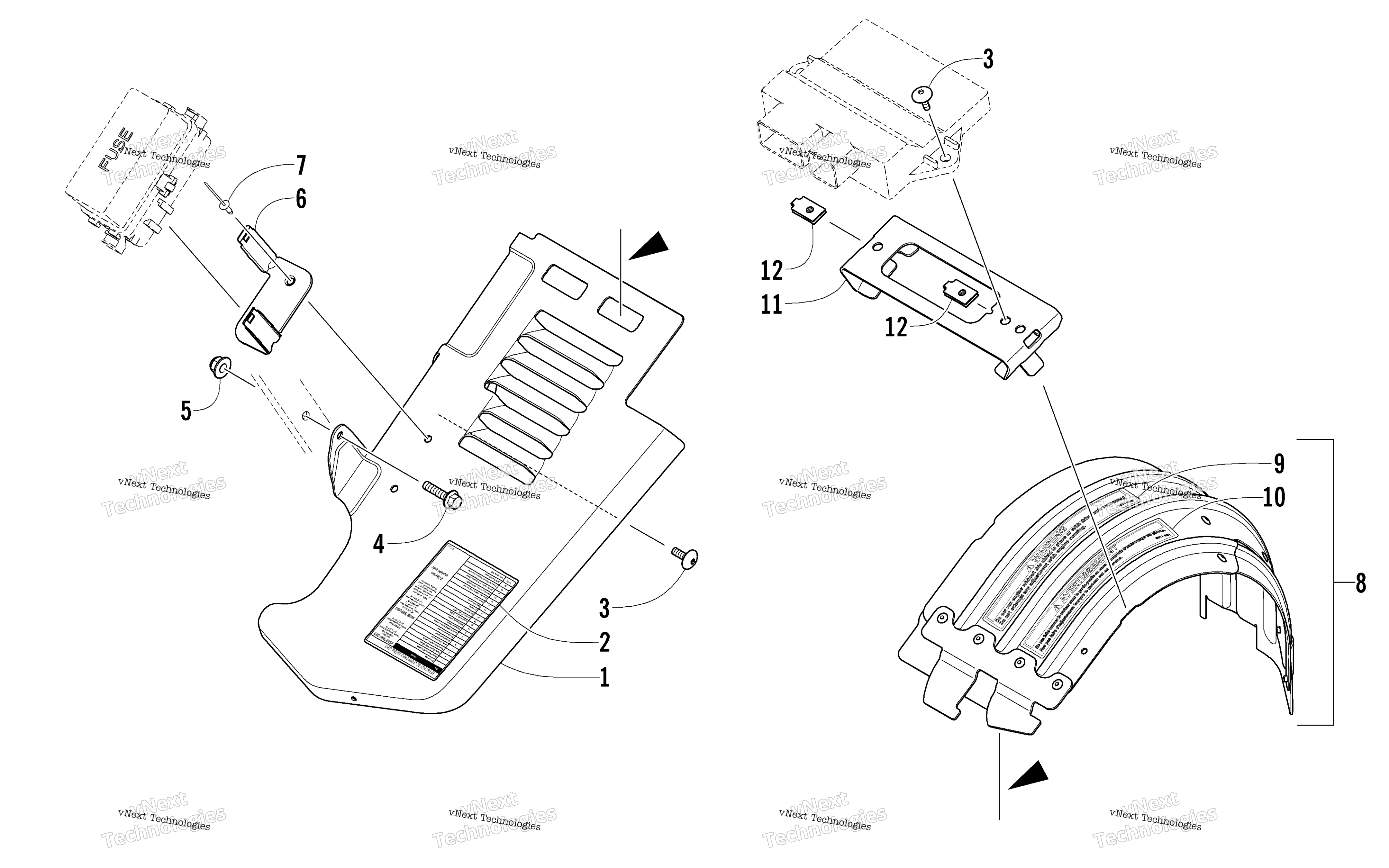

Схема Belt защита узла для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Belt - Front art. 2602-435
По запросу
2
Decal, EFI Diagnostic Codes art. 9611-362
По запросу
3
Винт Arctic Cat art. 2623-164
от 368 ₽
4
Screw, Cap art. 8408-525
По запросу
5
Nut, Lock art. 8427-502
По запросу
6
Bracket, PDM art. 0645-675
По запросу
7
Rivet art. 8060-682
По запросу
8
Guard, Belt - Rear (inc. 9-10) art. 1702-217
По запросу
9
Decal, Warning (English) art. 9611-690
По запросу
10
Decal, Warning (French) art. 9611-691
По запросу
11
Bracket, Mounting - ECM art. 6606-457
По запросу
12
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
