модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

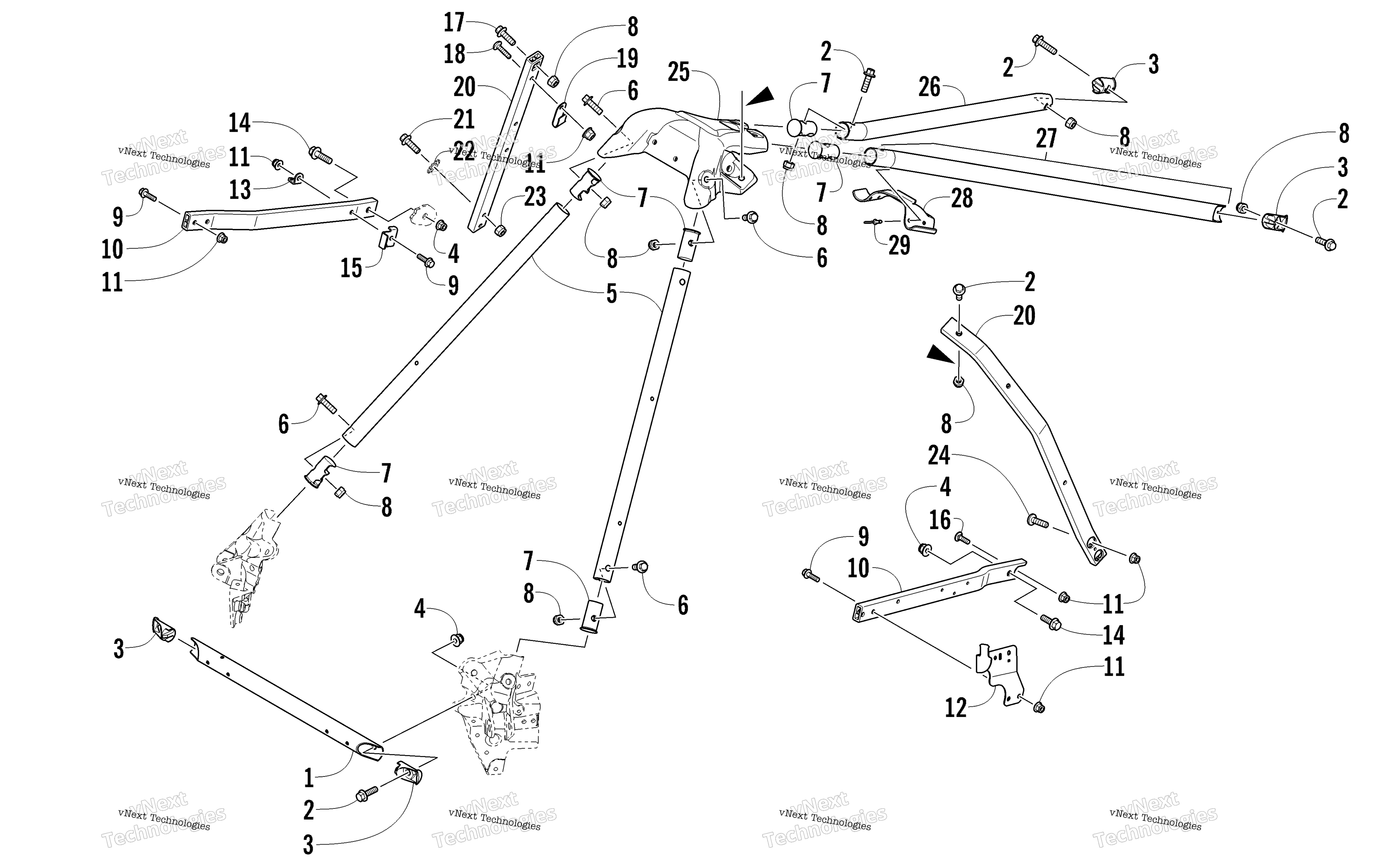

Схема рулевого управления Support Assembly для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
2
Screw, Cap art. 8408-830
По запросу
3
Insert art. 1607-002
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Spar, Front art. 1707-521
По запросу
6
Болт Arctic Cat art. 8408-825
По запросу
7
Insert art. 1607-747
По запросу
8
Nut, Lock art. 8422-802
По запросу
9
Screw, Cap art. 8408-630
По запросу
10
Support, Chassis - Right art. 0607-248
По запросу
10
Support, Chassis - Left art. 0607-249
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Bracket, Mounting - Sensor art. 0645-672
По запросу
13
Tab, Spring art. 2612-707
По запросу
14
Screw, Cap art. 8408-885
По запросу
15
Bracket, Support - Resonator art. 2612-783
По запросу
16
Bolt, Carriage art. 1623-917
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Screw, Machine art. 8476-625
от 160 ₽
19
Bracket, Mounting - Sensor art. 0608-606
По запросу
20
Support, Side - Rear - Right art. 0607-252
По запросу
20
Support, Side - Rear - Left art. 0607-309
По запросу
21
Болт Arctic Cat art. 8408-625
от 116 ₽
22
Washer, Lock art. 8053-212
По запросу
23
Nut art. 8422-602
По запросу
24
Винт Arctic Cat art. 8476-616
По запросу
25
Support, Steering - Black art. 1707-565
По запросу
26
Spar, Rear - Right - Black art. 1707-566
По запросу
27
Bracket, Hold-Down - Seat Base - Assembly (inc. 28-29) art. 5706-225
По запросу
28
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
29
Rivet art. 8060-484
По запросу
