модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

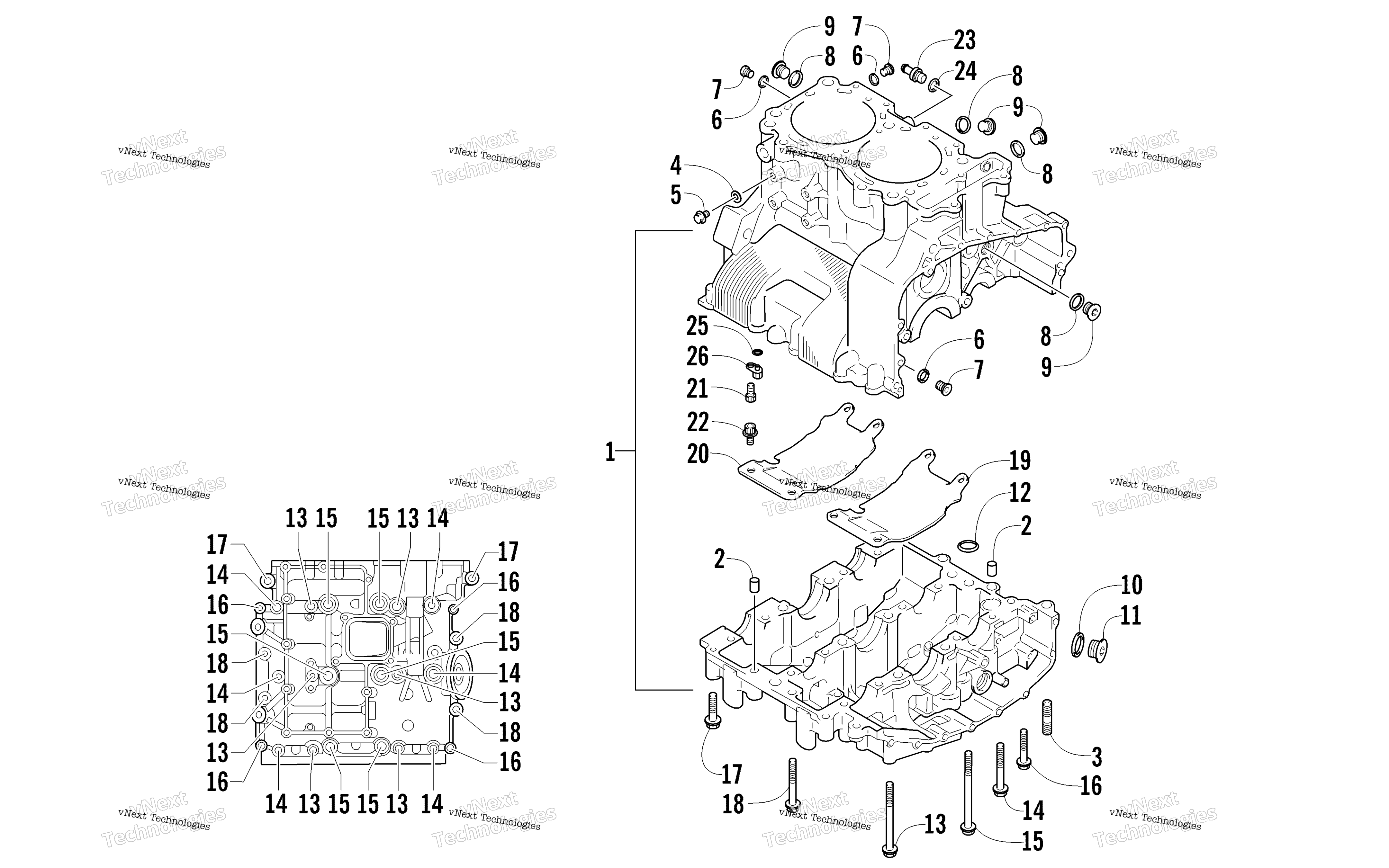

Схема картера Assembly для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2) art. 3007-854
от 12 313 ₽
2
Pin, Dowel art. 3004-822
По запросу
3
Bolt, Stud art. 3007-498
По запросу
4
GASKET art. 3402-444
По запросу
5
Bolt art. 3007-407
По запросу
6
Gasket, Oil Plug art. 3007-083
По запросу
7
PLUG, ROUND-HEAD art. 3423-452
По запросу
8
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
9
Plug, Drain art. 3007-501
По запросу
10
GASKET,IDLER SHAFT art. 3403-106
По запросу
11
Plug, Oil art. 3007-085
По запросу
12
O-Ring, Crankcase art. 3007-086
По запросу
13
Screw, Cap art. 3007-087
По запросу
14
Screw, Cap art. 3007-088
По запросу
15
Bolt, Crankcase art. 3007-681
По запросу
16
Bolt art. 3007-411
По запросу
17
Screw, Cap art. 3007-401
По запросу
18
Bolt art. 3007-408
По запросу
19
Plate, Oil Separator - Right art. 3007-090
По запросу
20
Plate, Oil Separator - Left art. 3007-091
По запросу
21
Screw, Cap art. 3007-092
По запросу
22
Screw, Cap art. 3007-855
По запросу
23
Fitting art. 3007-093
По запросу
24
GASKET, M16X22X2 art. 3402-013
По запросу
25
O RING art. 3423-051
По запросу
26
Jet, Piston Cooling art. 3007-094
По запросу
