модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

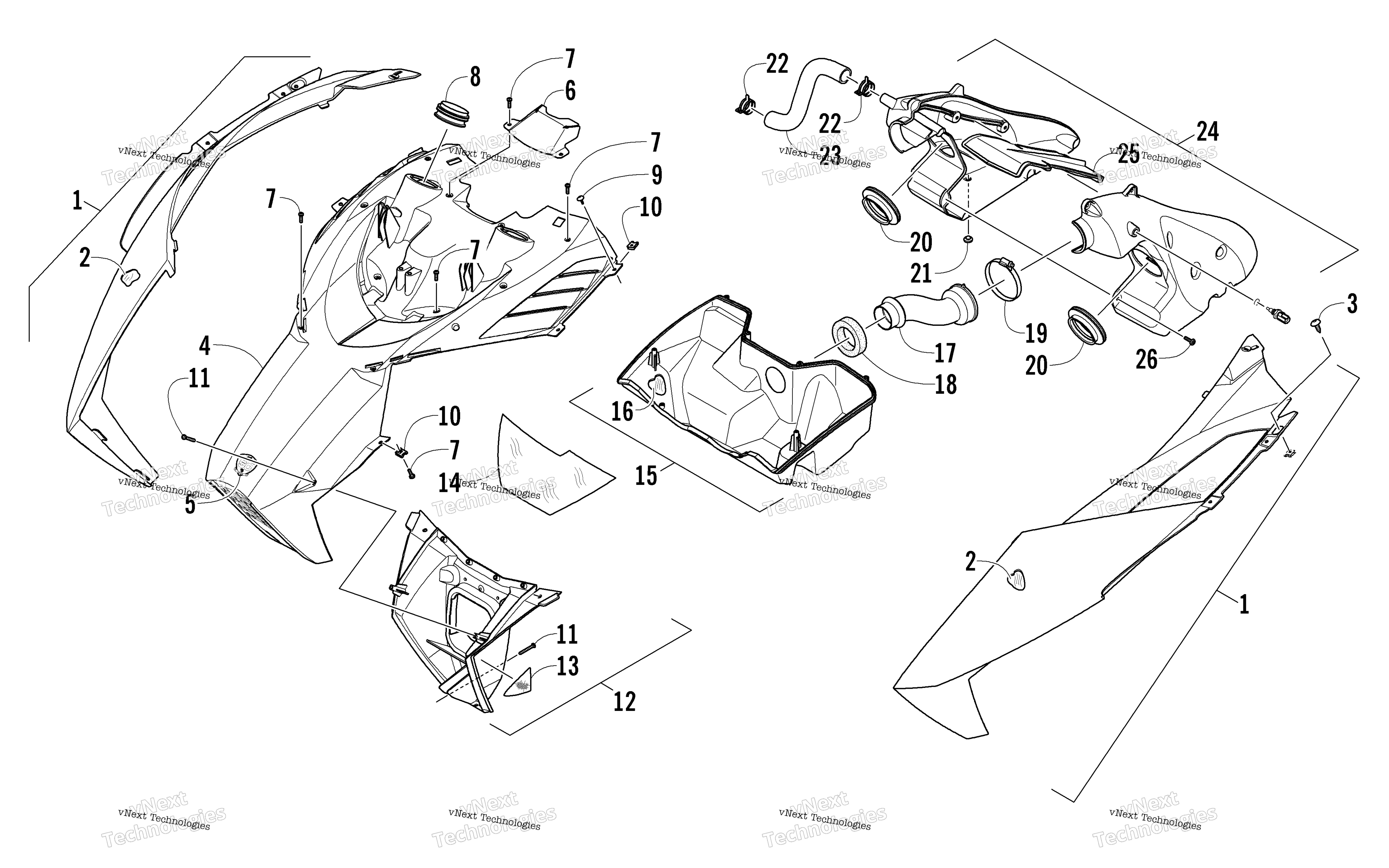

Схема капота And Air Intake Assembly для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/o Decals - Left - Black (inc. 2) art. 3718-313
По запросу
1
Hood w/Foil - Right - Black (inc. 2) art. 3718-486
По запросу
2
Foil, Protective - Left art. 6606-415
По запросу
2
Foil, Protective - Right art. 6606-420
По запросу
3
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
4
Plenum, Intake - Upper art. 6606-383
По запросу
5
Эмблема "Arctic Cat 50th Anniversary" черная art. 9611-399
от 3 675 ₽
6
Guard, Steering Post Black art. 5706-229
По запросу
7
Screw, Self-Tapping art. 1623-933
По запросу
8
Seal art. 6606-386
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Nut, U art. 1623-939
По запросу
11
Screw, Self-Tapping art. 1623-929
По запросу
12
Plenum, Air Intake - Lower Front - w/Reflector (inc. 13) art. 5706-990
По запросу
13
Decal, Reflector - Amber art. 0621-989
По запросу
14
Foil, Protective art. 6606-421
По запросу
15
Plenum, Intake - Lower Rear (inc. 16) art. 5706-372
По запросу
16
Foil, Protective art. 6606-419
По запросу
17
Duct, Intake art. 2670-164
По запросу
18
Seal art. 0617-644
По запросу
19
Clamp, Hose art. 0423-018
По запросу
20
Boot, Throttle Body art. 2670-161
По запросу
21
BUMPER,SEAT art. 0406-877
По запросу
22
Clamp, Hose art. 1623-291
По запросу
23
Hose, Breather art. 0610-852
По запросу
24
Silencer, Air - Assembly (inc. 25-26) art. 2670-160
По запросу
25
Baffle, Air Silencer art. 2670-183
По запросу
26
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
Другие схемы модели
Капот And Air Intake Assembly
