модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

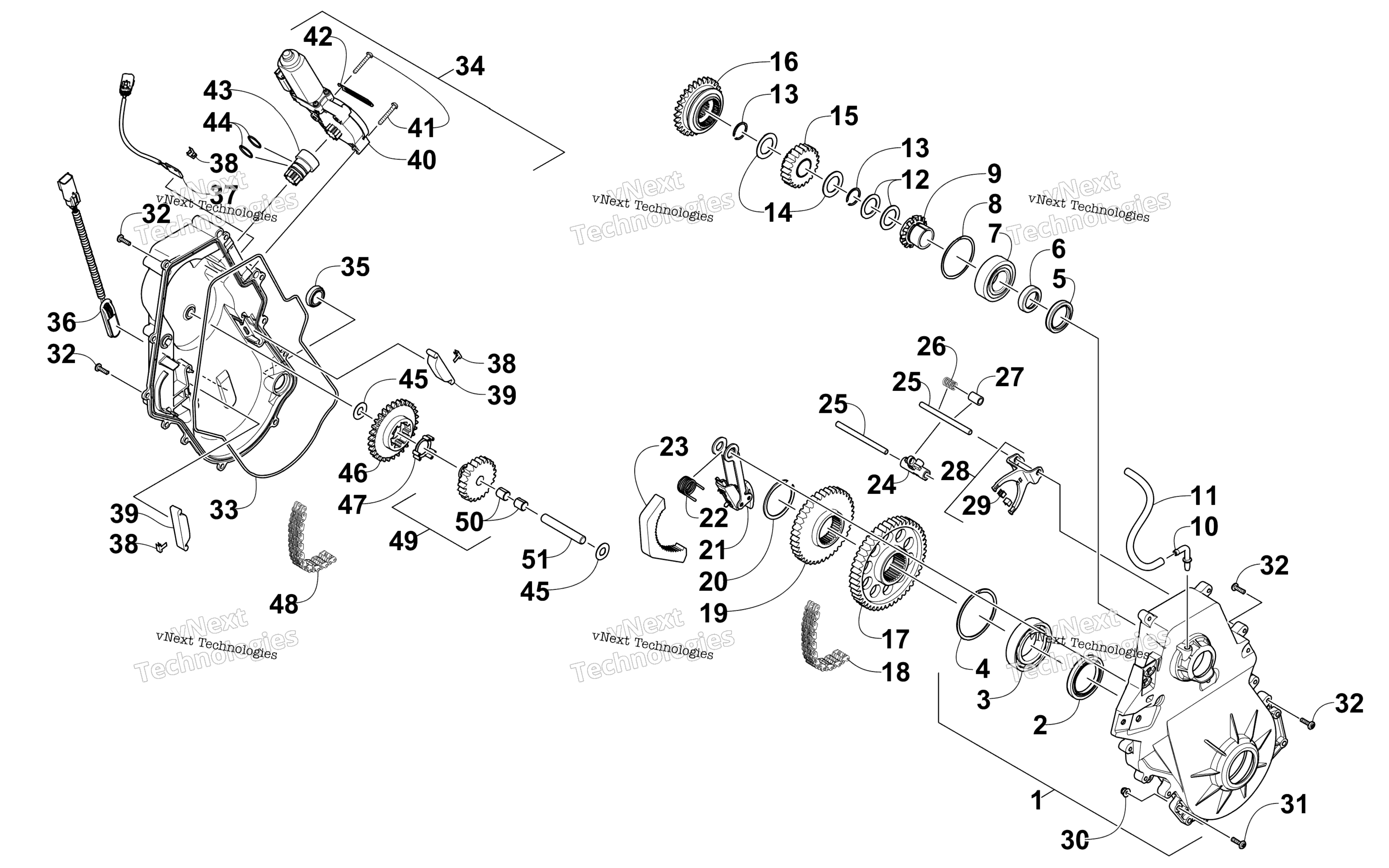

Схема цепь картер узла для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 1702-477
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
6
Spacer art. 2602-368
По запросу
7
Подшипник КПП Yamaha art. 2602-205
от 1 561 ₽
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Адаптер подшипника КПП Arctic Cat art. 2602-290
По запросу
10
BARB, 90 DEGREE art. 1402-102
По запросу
11
Hose, Vent art. 2602-489
По запросу
12
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
12
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
13
Стопорное кольцо КПП Arctic Cat art. 2602-239
По запросу
14
Washer, Thrust art. 2602-339
По запросу
15
Шестерня КПП Arctic Cat art. 1702-074
По запросу
16
Шестерня КПП Arctic Cat art. 2602-270
По запросу
17
Шестерня КПП 28 зубьев Arctic Cat art. 2602-364
По запросу
18
Цепь КПП Arctic Cat art. 2602-370
По запросу
19
Шестерня 40 зубьев Arctic Cat art. 2602-276
от 6 490 ₽
20
Ring, Retaining art. 2602-473
По запросу
21
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
22
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
23
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
24
Arm, Shift Fork art. 1702-265
По запросу
25
Shaft, Reverse art. 2602-418
По запросу
26
Spring art. 2602-417
По запросу
27
Bushing art. 2602-579
По запросу
28
Вилка КПП Arctic Cat art. 1702-299
По запросу
29
Подушка вилки КПП Arctic Cat art. 2602-341
По запросу
30
Гайка Arctic Cat art. 8427-602
от 116 ₽
31
Screw, Machine art. 8476-630
По запросу
32
Screw, Machine art. 1623-814
По запросу
33
Прокладка КПП Arctic Cat art. 3602-079
По запросу
34
Крышка КПП Arctic Cat art. 1702-530
По запросу
35
Glass, Sight art. 2602-232
По запросу
36
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
37
Датчик выбранной передачи Arctic Cat art. 0730-193
от 11 477 ₽
38
Clip art. 1623-703
По запросу
39
Snubber, Chain art. 2602-387
По запросу
40
Актуатор 0630-289 art. 0630-406
По запросу
41
Screw, Machine art. 2623-157
По запросу
42
Зажим Arctic Cat art. 1623-984
По запросу
43
Extension, Actuator art. 0630-331
По запросу
44
O-Ring art. 0830-185
По запросу
45
Washer, Thrust art. 2602-338
По запросу
46
Шестерня КПП 30 зубьев Arctic Cat art. 2602-275
По запросу
47
Демпфер резиновый Arctic Cat art. 2602-415
По запросу
48
Цепь КПП 68х11 Arctic Cat art. 2602-342
По запросу
49
Шестерня КПП Arctic Cat art. 1702-173
По запросу
50
Втулка шестерни КПП Arctic Cat art. 2602-337
По запросу
51
Вал задней передачи Arctic Cat art. 2602-277
По запросу
