модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2012F1NLXUSB)

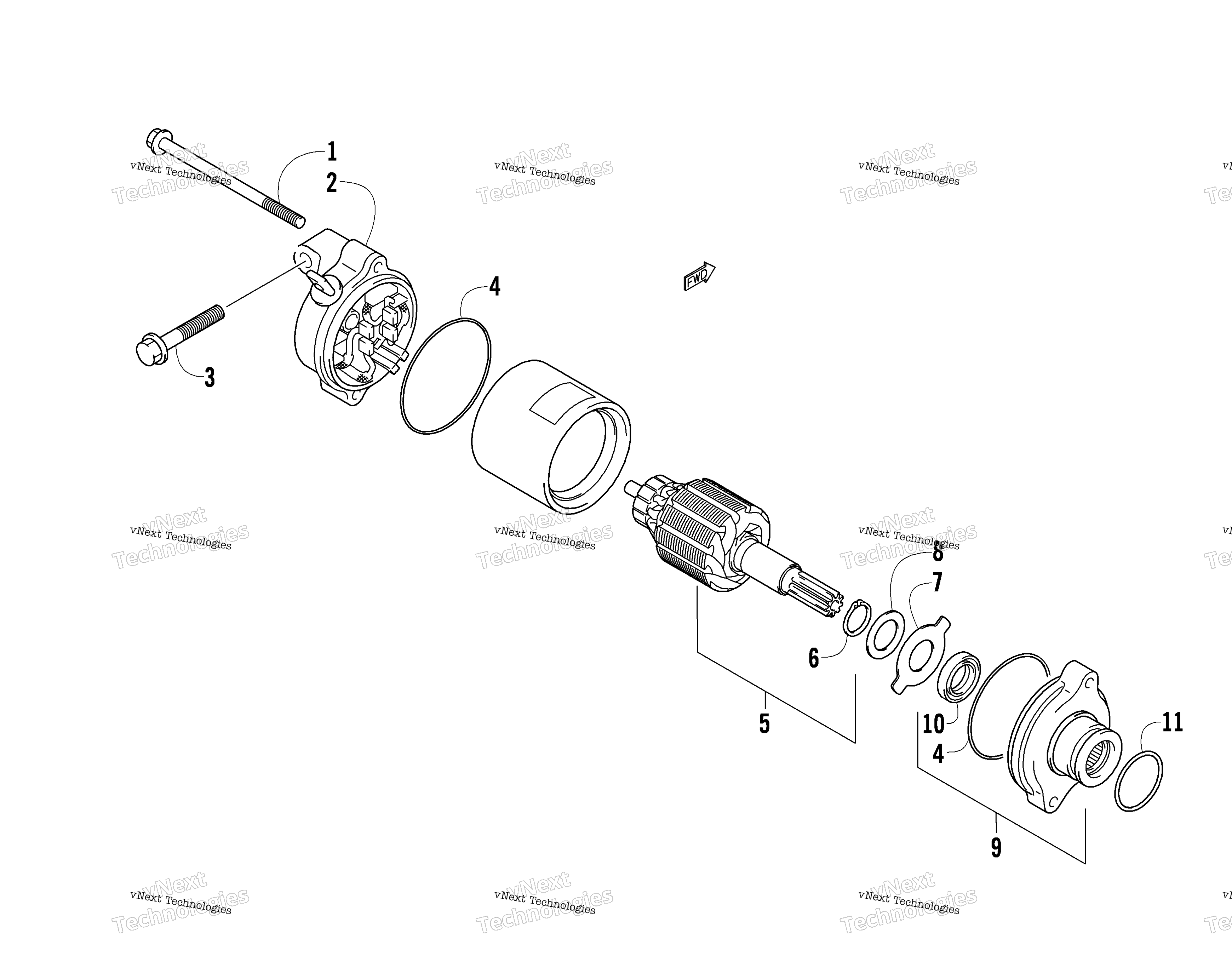

Схема стартера Motor Assembly для F 1100 LXR BLACK (S2012F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Starter Motor Assembly art. 3007-219
от 19 400 ₽
1
Screw, Cap art. 3007-225
По запросу
2
Brush Assembly art. 3007-223
По запросу
3
Screw, Cap art. 3007-401
По запросу
4
O-Ring art. 3007-224
По запросу
5
Armature Assembly (inc. 6) art. 3007-226
По запросу
6
Ring, Snap art. 3007-227
По запросу
7
Plate, Locking art. 3007-228
По запросу
8
Shim art. 3007-229
По запросу
9
Housing - Assembly (inc. 10) art. 3007-220
По запросу
10
Seal, Oil art. 3007-221
По запросу
11
O-Ring art. 3007-222
По запросу
