модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

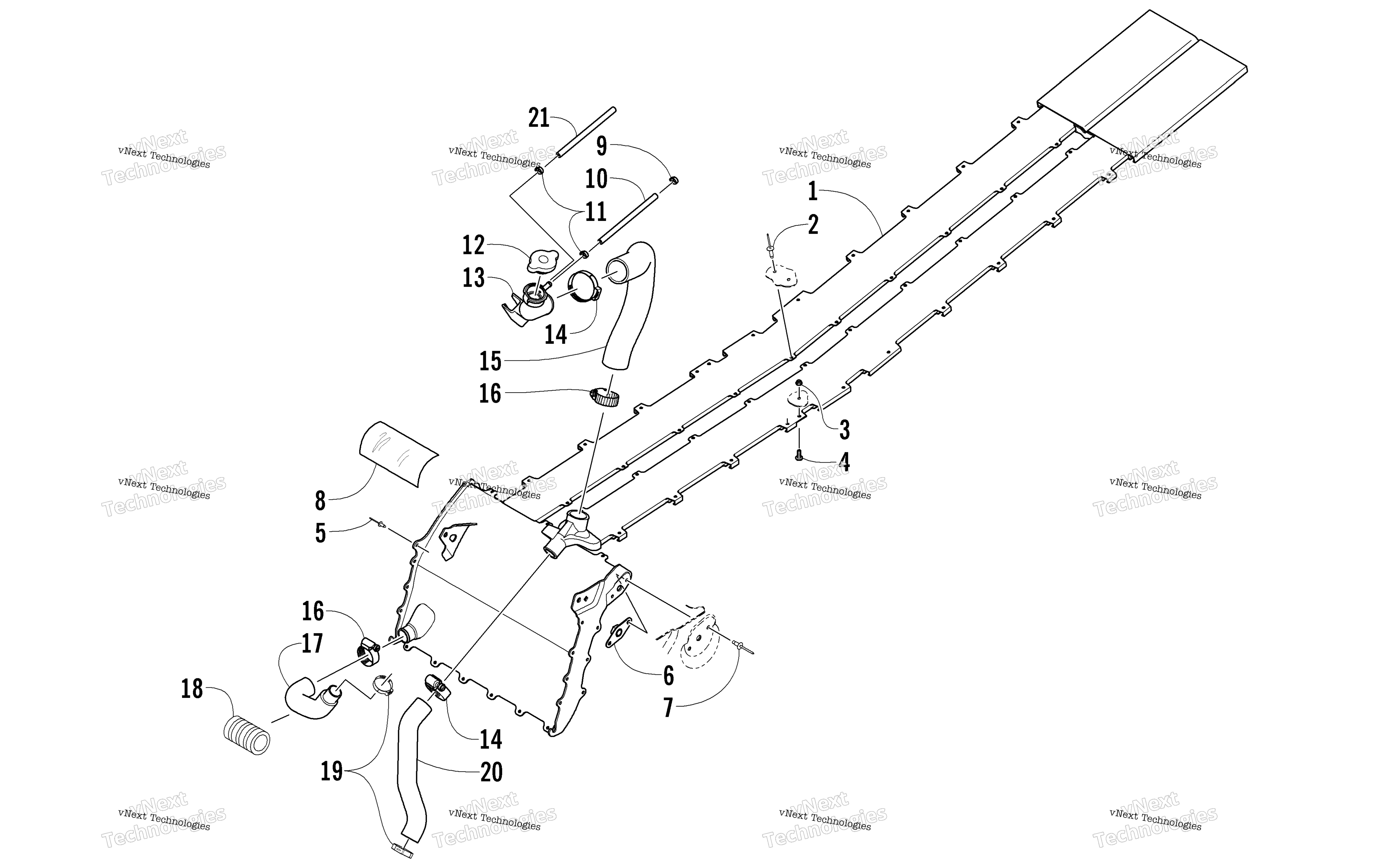

Схема системы охлаждения Assembly для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-036
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Plate, Retaining art. 0608-631
По запросу
7
Rivet - Zinc art. 8060-688
По запросу
8
Foil, Protective art. 0619-206
По запросу
9
Clamp, Hose art. 1623-619
По запросу
10
Hose - 25 ft art. 0610-538
По запросу
11
Clamp, Hose art. 1623-655
По запросу
12
Cap art. 2606-284
По запросу
13
Neck, Filler art. 0613-030
По запросу
14
Clamp, Hose art. 0423-317
По запросу
15
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-097
По запросу
16
Хомут Arctic Cat art. 1623-981
от 578 ₽
17
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
18
Conduit, Flexible - 4 in. art. 0619-619
По запросу
19
Clamp, Hose art. 1623-656
По запросу
20
Hose, Coolant - Heat Exchanger/Engine art. 0613-033
По запросу
21
Трубка зеленая Arctic Cat art. 0610-692
По запросу
21
Hose - Green - 100 ft art. 0610-693
По запросу
