модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

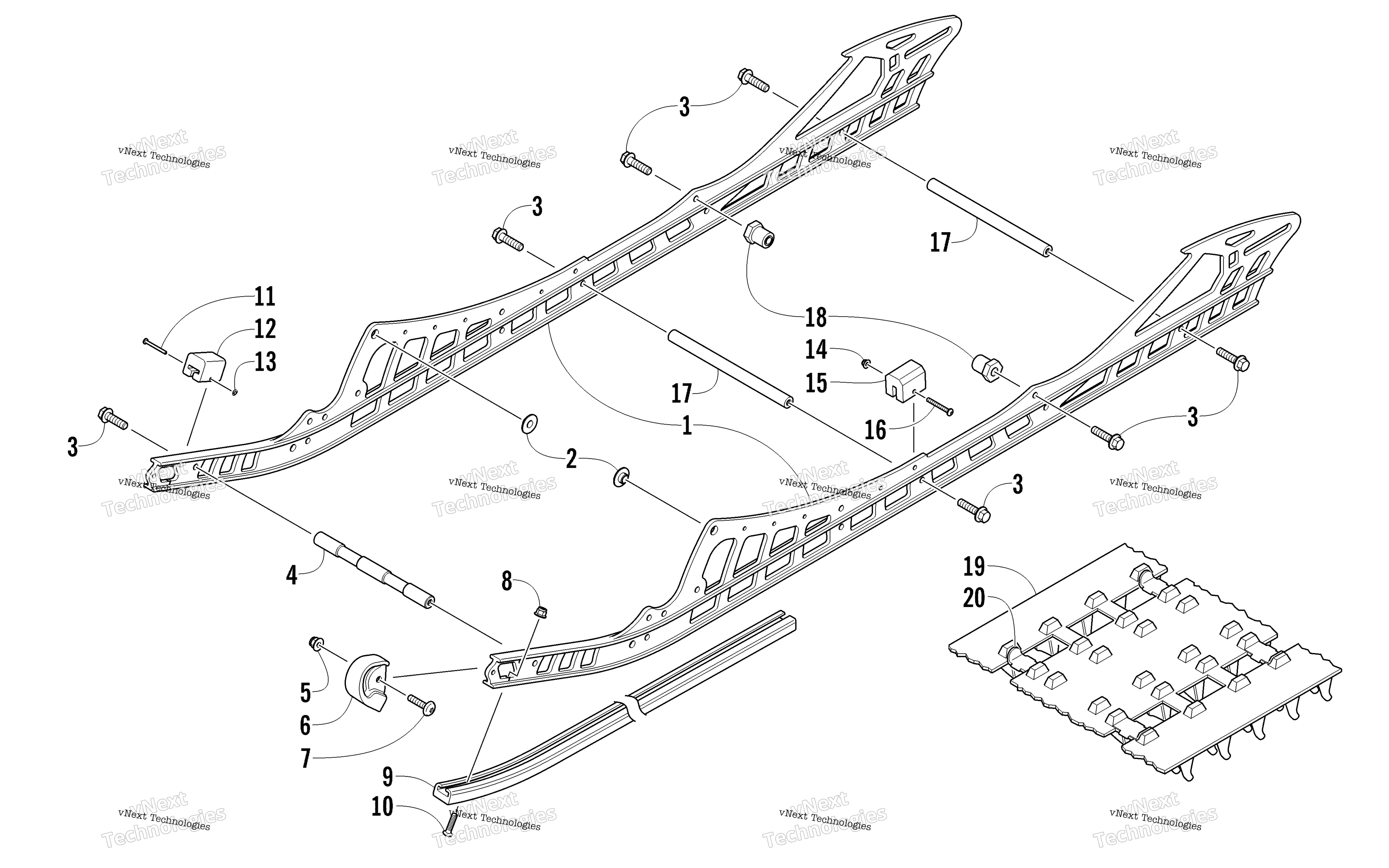

Схема Slide Rail и Track узла для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 2704-057
По запросу
1
Rail, Formed art. 3604-644
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Винт Arctic Cat art. 8408-826
По запросу
4
Axle art. 3604-630
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Заглушка направляющей гусеницы Arctic Cat art. 3604-003
от 3 890 ₽
7
Screw, Machine art. 8476-625
от 160 ₽
8
Nut, Lock art. 8047-366
По запросу
9
Wearstrip, Slide Rail art. 3604-715
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
10
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Nut, Lock art. 8427-502
По запросу
15
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
16
Screw, Machine art. 8470-540
По запросу
17
Axle art. 3604-667
По запросу
18
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
19
Track Assembly (inc. 20) art. 2602-167
По запросу
20
Clip, Guide art. 2602-385
По запросу
Другие схемы модели
Slide Rail и Track узел
