модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

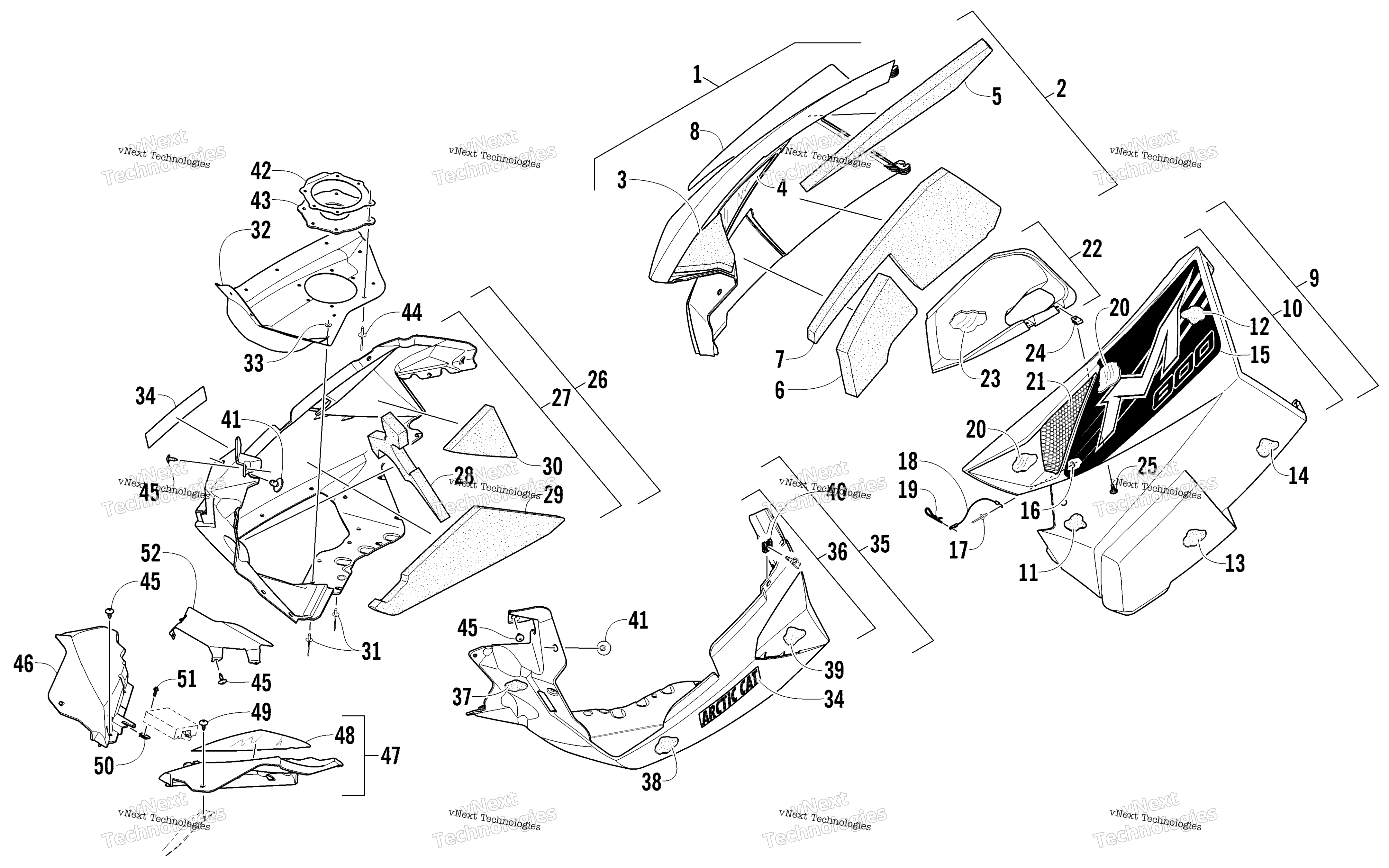

Схема Skid Plate и Side панель узла для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-8) art. 3718-218
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Front - Right art. 9611-550
По запросу
9
Panel, Side - Left - w/Decals - Black (inc. 10-15) art. 3718-219
По запросу
10
Panel, Side w/o Decals - Left - Black (inc. 11-14) art. 4718-101
По запросу
11
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
12
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Decal, Side Panel - Upper Front - Left art. 9611-551
По запросу
16
Washer art. 8050-127
По запросу
17
Rivet art. 8060-486
По запросу
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Foil, Protective art. 0619-206
По запросу
21
Screen, Intake art. 5706-531
По запросу
22
Duct, Air - Clutch W/Foil (inc. 23) art. 1702-279
По запросу
23
Foil, Protective art. 6606-462
По запросу
24
Clip, U-Nut art. 1623-030
По запросу
25
Винт Arctic Cat art. 2623-164
от 368 ₽
26
Plate, Skid - Right - w/Decals - Black (inc. 27-33 and one No. 34) art. 3718-236
По запросу
27
Plate, Skid - Right - w/o Decals - Black (inc. 28-33) art. 3718-234
По запросу
28
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
29
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
30
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
31
Заклепка Arctic Cat art. 8061-708
от 168 ₽
32
Термозащитный дефлектор Arctic Cat art. 1712-722
от 18 743 ₽
33
Washer art. 0123-802
от 110 ₽
34
Decal, Side Panel - Front art. 9611-517
По запросу
35
Plate, Skid - Left - w/Decals - Black (inc. 36-39 and one No. 34) art. 3718-235
По запросу
36
Plate, Skid - Left - w/o Decals - Black (inc. 37-39) art. 3718-235
По запросу
37
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
38
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
39
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
40
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
41
Pin, Retaining art. 6606-592
По запросу
42
Plate, Exhaust Outlet art. 2612-685
По запросу
43
Seal, Exhaust Outlet art. 2612-554
По запросу
44
Клепка art. 8061-508
По запросу
45
Винт-саморез Arctic Cat art. 1623-129
По запросу
46
Fascia, Front - Right - Black art. 6606-342
По запросу
47
Fascia, Front - Left - Black (inc. 48) art. 3718-303
По запросу
48
Foil, Protective art. 6606-405
По запросу
49
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
50
Clip, U-Nut art. 0423-031
По запросу
51
Болт Arctic Cat art. 8408-620
от 190 ₽
52
Shield, Heat - EMC art. 0632-003
По запросу
