модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

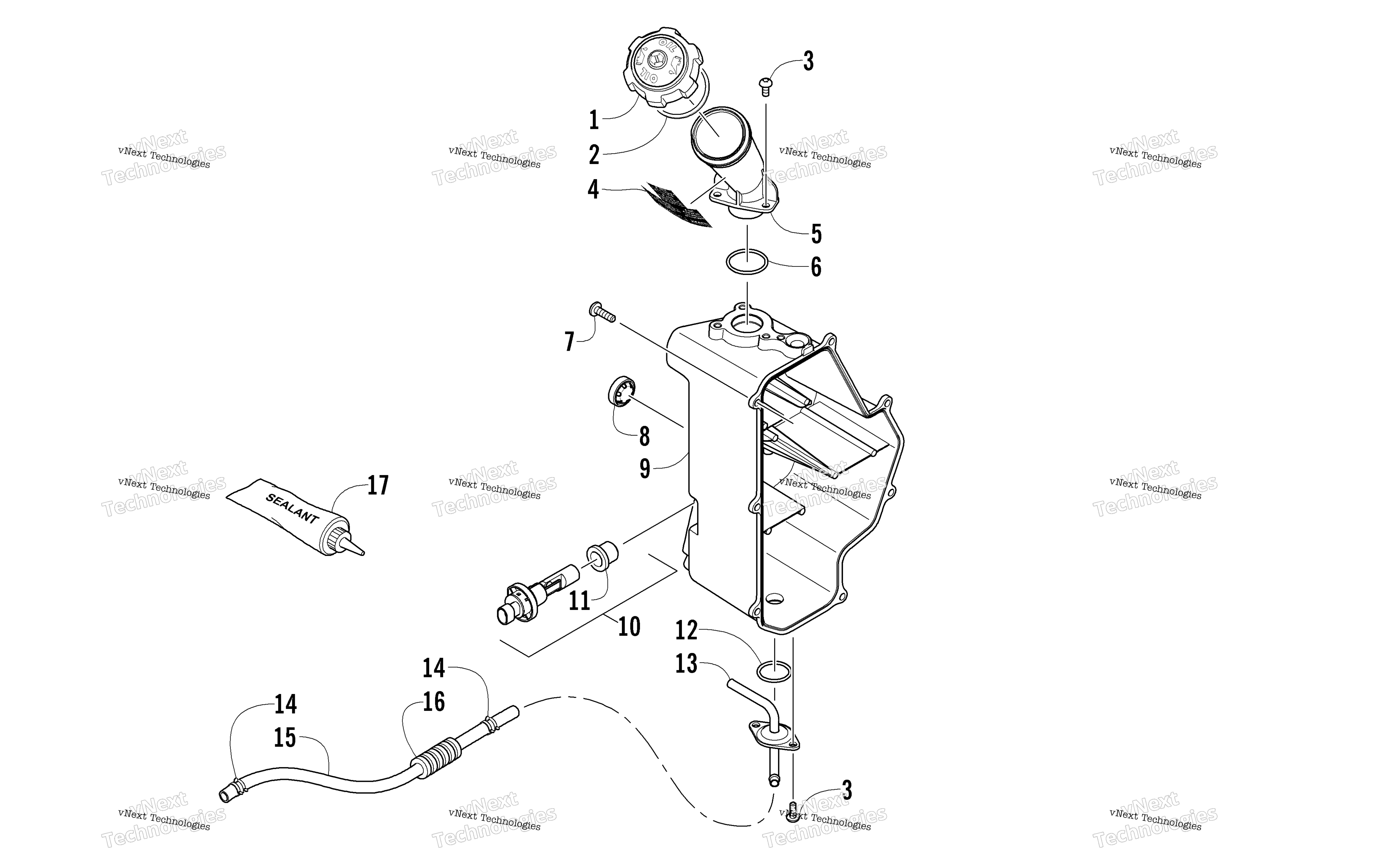

Схема масляный Tank Assembly для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Polaris art. 2670-643
По запросу
2
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
3
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
4
Decal, Oil Level art. 0621-502
По запросу
5
Oil Filler Neck art. 0637-456
По запросу
6
O-Ring art. 1623-972
По запросу
7
Screw, Machine art. 1623-814
По запросу
8
Glass, Sight art. 2670-257
По запросу
9
Tank, Oil art. 0770-964
По запросу
10
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
11
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
12
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
13
Fitting, Outlet art. 2670-229
По запросу
14
Clamp, 10mm art. 1623-042
По запросу
15
Hose - Green - 100 ft art. 0610-693
По запросу
15
Трубка зеленая Arctic Cat art. 0610-692
По запросу
16
Conduit, Flexible - 3 ft art. 1619-345
По запросу
17
Sealant - 70 ml art. 1048-063
По запросу
