модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

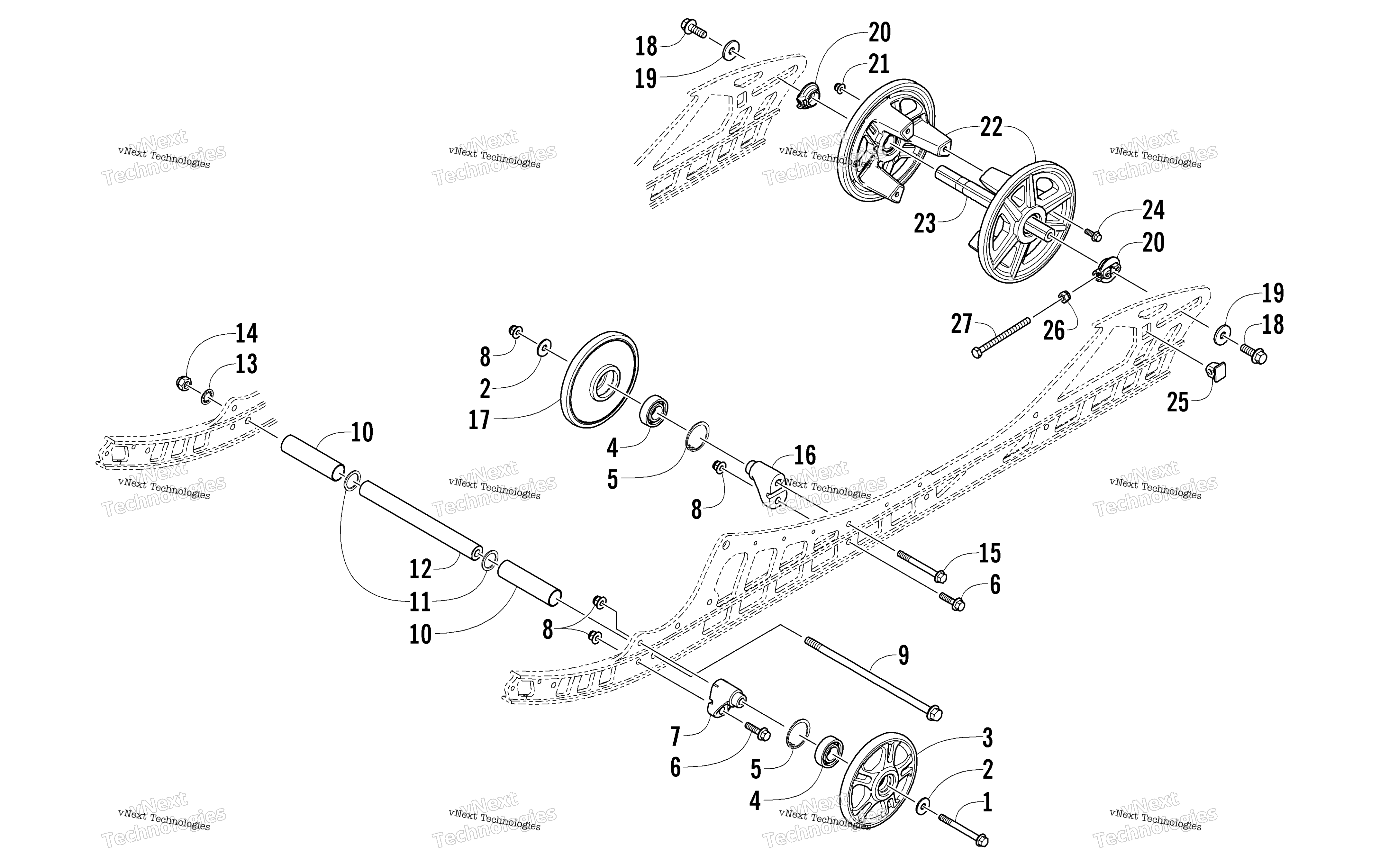

Схема Idler колесо узла для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
2
Шайба Arctic Cat art. 8450-133
от 116 ₽
3
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8408-830
По запросу
7
Block, Mounting - Idler Wheel art. 3604-207
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
13
Шайба Arctic Cat art. 1623-992
от 168 ₽
14
Nut, Lock art. 8422-002
от 882 ₽
15
Болт Arctic Cat art. 8408-880
от 326 ₽
16
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
17
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 2 шт.
Подписаться
18
Болт Arctic Cat art. 8408-031
от 368 ₽
19
Washer art. 1623-931
По запросу
20
Bushing, Adjuster art. 3604-641
По запросу
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Ролик гусеницы Arctic Cat art. 4604-137
По запросу
23
Axle, Rear art. 3604-640
По запросу
24
Болт Arctic Cat art. 8408-620
от 190 ₽
25
Adjuster, Track art. 3604-647
По запросу
26
Nut, Lock art. 8422-802
По запросу
27
Screw, Cap art. 1623-682
По запросу
Другие схемы модели
Idler колесо узел
