модель 2012 года
- Модель M 800
- Код модели M 800 153 BLACK (S2012M8H3EUSB)

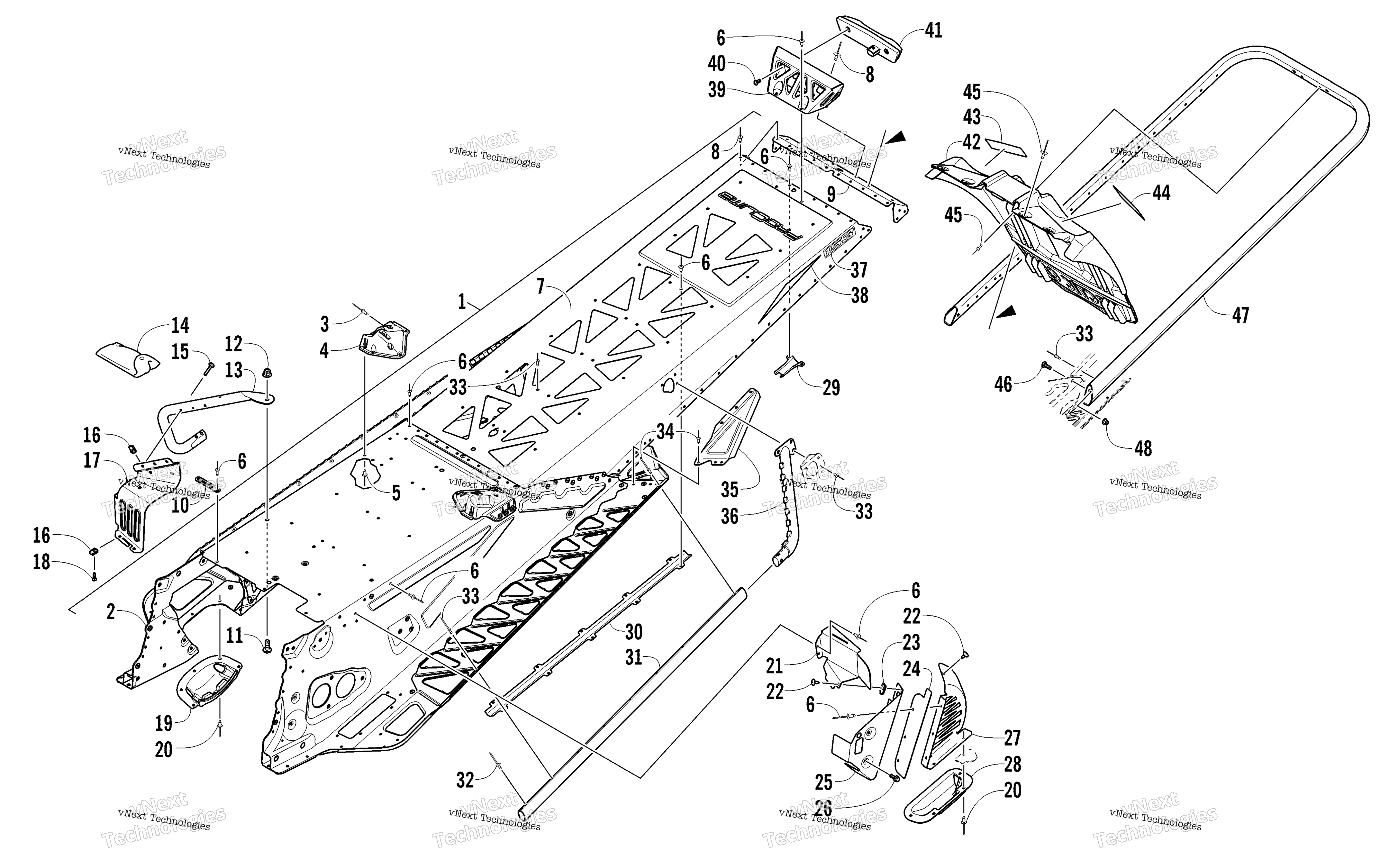

Схема Tunnel, задний Bumper, и Snowflap узла для M 800 153 BLACK (S2012M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-525
По запросу
1
Tunnel Assembly (inc. 2-9) art. 1707-687
По запросу
2
Tunnel, Front - Assembly art. 1707-519
По запросу
3
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
4
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
4
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
5
Rivet art. 1623-257
По запросу
6
Rivet art. 8060-682
По запросу
7
Tunnel, Rear art. 0607-572
По запросу
8
Rivet art. 8060-484
По запросу
9
End Cap, Tunnel art. 1607-104
По запросу
10
Зажим Arctic Cat art. 1623-984
По запросу
11
Screw, Machine art. 8476-820
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Support, Footrest - Left art. 1707-455
По запросу
13
Support, Footrest - Right art. 1707-454
По запросу
14
Kit, Tool art. 0744-063
По запросу
15
Screw, Machine art. 8468-536
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
17
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
18
Винт Arctic Cat art. 8475-512
от 160 ₽
19
Protector, Chain Case art. 1607-109
По запросу
20
Заклепка Arctic Cat art. 8061-708
от 168 ₽
21
Mount, Clutch Guard art. 2602-436
По запросу
22
Винт-саморез Arctic Cat art. 1623-129
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
24
Shield, Brake Disc - Center art. 1607-176
По запросу
25
Shield, Brake Disc - Front art. 1607-118
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Shield, Brake Disc - Rear art. 0607-520
По запросу
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Protector, Taillight Harness art. 0630-292
По запросу
30
Protector, Harness - Taillight Extension art. 0630-276
По запросу
31
Усилитель подножки Arctic Cat art. 1607-092
от 7 098 ₽
32
Rivet art. 1623-130
По запросу
33
Заклепка Arctic Cat art. 8060-686
от 116 ₽
34
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 8 шт.
35
Gusset, Running Board - Right art. 1607-162
По запросу
35
Gusset, Running Board - Left art. 1607-163
По запросу
36
Gusset, Tunnel Roll - Right art. 1607-040
По запросу
36
Gusset, Tunnel Roll - Left art. 1607-041
По запросу
37
Decal, Tunnel - 153 art. 9611-593
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Bracket, Mounting - Taillight art. 0630-328
По запросу
40
Screw, Machine art. 8470-512
По запросу
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
44
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
45
Rivet art. 8061-706
По запросу
46
Болт Arctic Cat art. 8476-620
По запросу
47
Bumper, Rear Green art. 1707-502
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
