модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

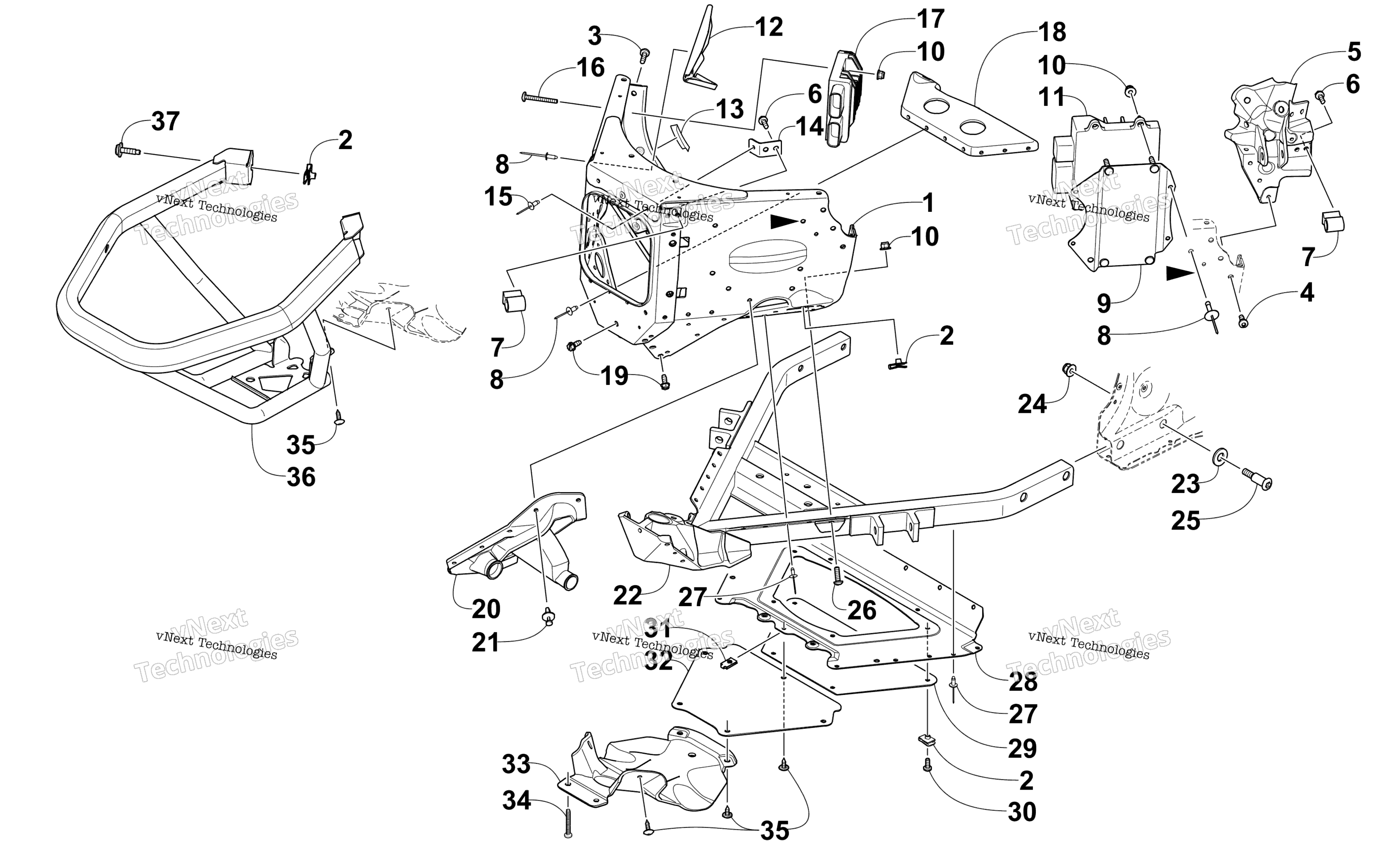

Схема передней части Bumper And Frame Assembly для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-5) art. 2707-477
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Bracket, Mounting - ECM art. 0745-391
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-261
По запросу
12
Bracket, Steering Stop art. 1607-126
По запросу
13
Trim art. 0706-371
По запросу
14
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
15
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
16
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
17
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
18
Bracket, Reinforcement art. 1607-127
По запросу
19
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
20
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
20
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Frame, Front - Lower - Black art. 3707-132
По запросу
23
Washer art. 8050-337
По запросу
24
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
25
Screw, Shoulder art. 1623-817
По запросу
26
Screw, Machine art. 8468-620
По запросу
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Belly Pan - Center art. 1607-217
По запросу
29
Cover, Access art. 1607-218
По запросу
30
Screw, Machine art. 8468-617
По запросу
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Panel, Access art. 1607-063
По запросу
33
Belly Pan - Front art. 6606-614
По запросу
34
Screw, Self-Tapping art. 1623-929
По запросу
35
Винт-саморез Arctic Cat art. 1623-129
По запросу
36
Bumper, Front - Assembly - Black art. 1707-530
По запросу
37
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
