модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

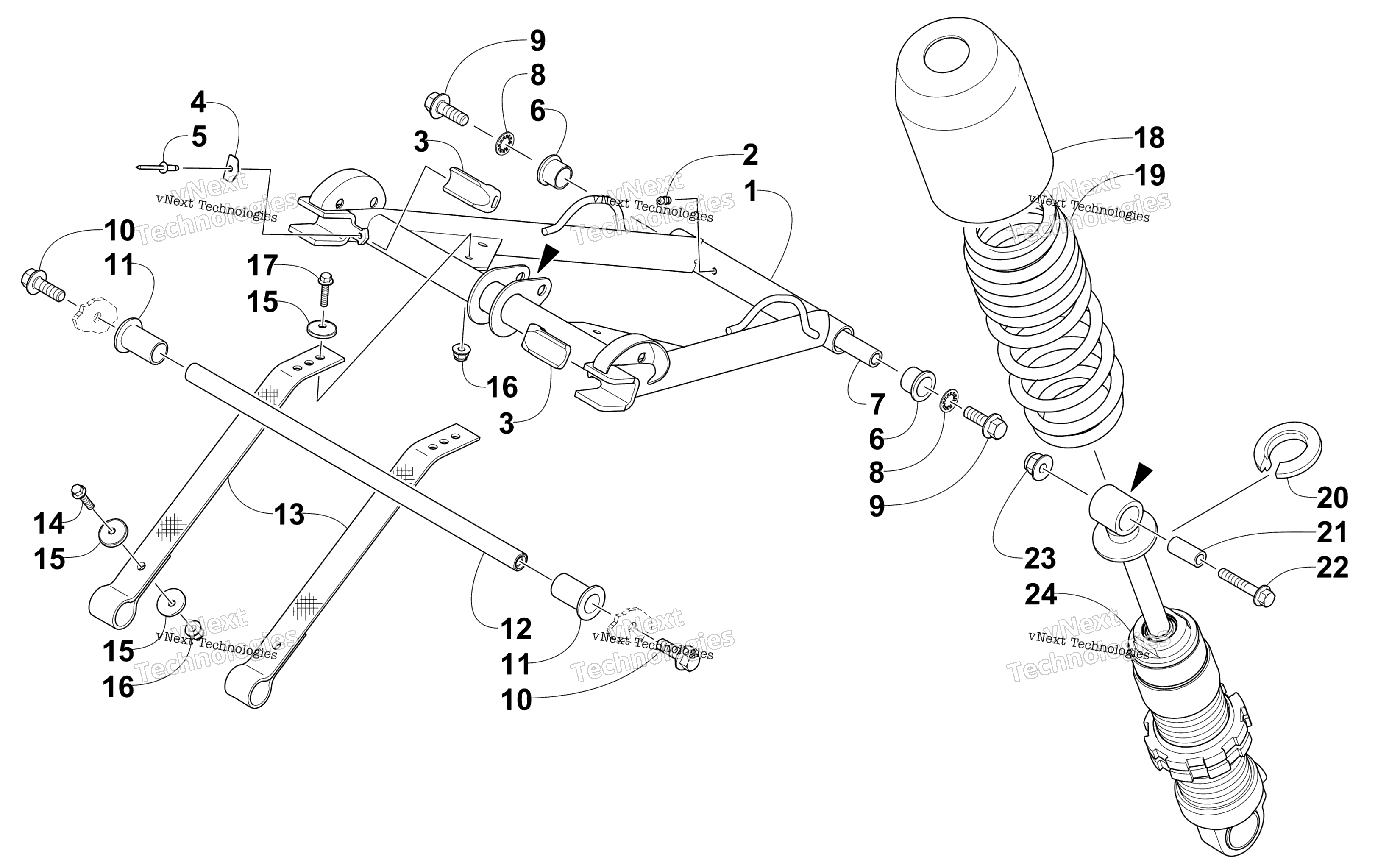

Схема задней части Suspension Front Arm Assembly для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-6) art. 2704-263
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Plate, Retaining art. 3604-968
По запросу
5
Rivet art. 8060-708
По запросу
6
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
7
Axle art. 3604-634
По запросу
8
Шайба Arctic Cat art. 1623-992
от 168 ₽
9
Screw, Cap art. 8413-031
По запросу
10
Screw, Cap art. 8408-041
По запросу
11
Bushing, Flared art. 3604-233
По запросу
12
Axle, Front Slider art. 3604-663
По запросу
13
Strap, Limiter art. 3604-823
По запросу
14
Screw, Cap art. 8408-630
По запросу
15
Washer art. 8450-109
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Болт Arctic Cat art. 8408-620
от 190 ₽
18
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
19
Spring, Compression - Black art. 1704-236
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
20
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
21
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
22
Screw, Cap art. 8408-045
По запросу
23
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
24
Shock Absorber art. 2704-691
По запросу
