модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

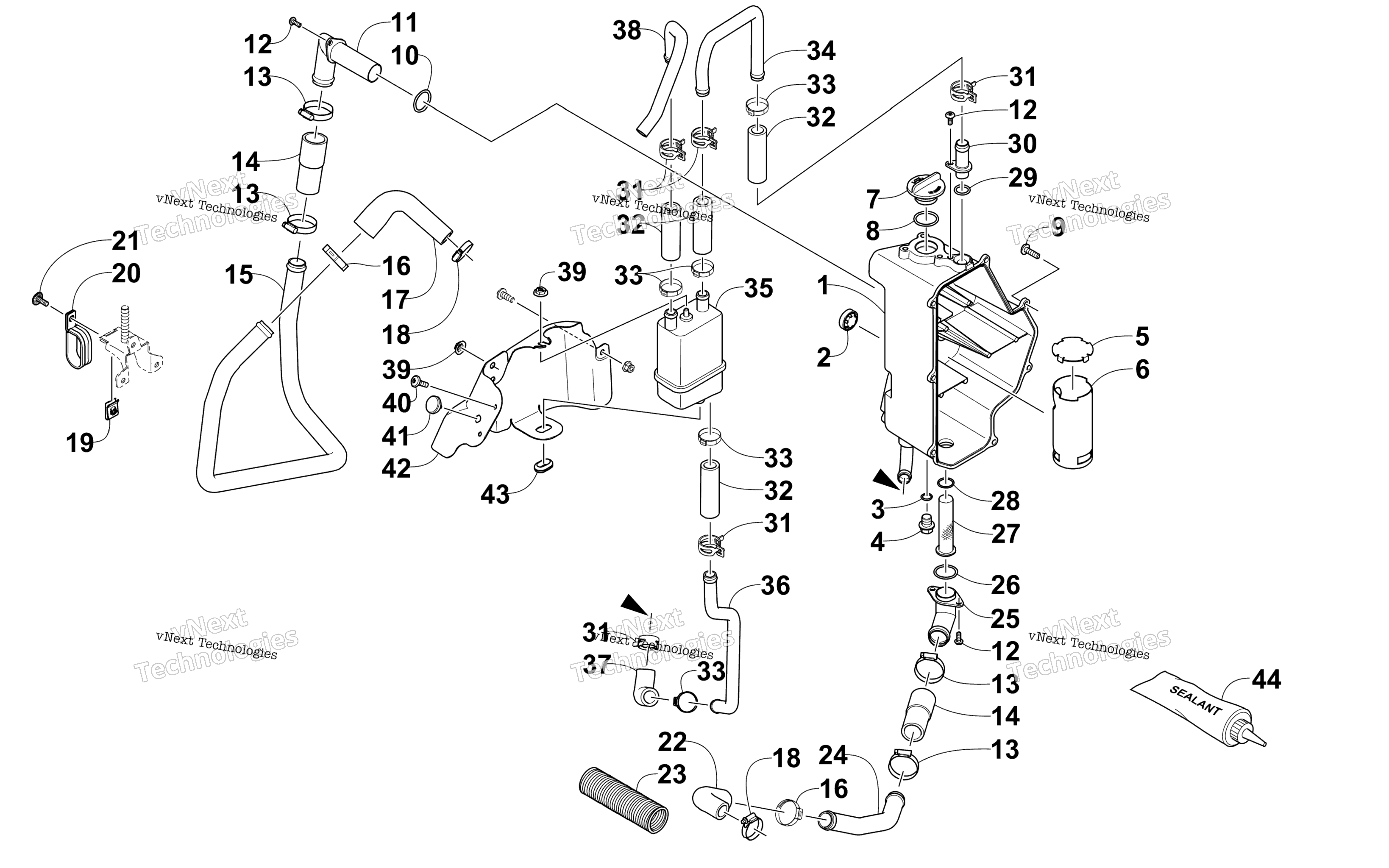

Схема масляный Tank Assembly для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 1770-080
По запросу
2
Glass, Sight art. 2670-257
По запросу
3
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
4
Plug art. 2602-099
По запросу
5
Cap, Tube art. 2670-287
По запросу
6
Tube, Oil Tank art. 2670-219
По запросу
7
Крышка масляного бачка Arctic Cat art. 2670-224
от 2 153 ₽
8
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
9
Screw, Machine art. 1623-814
По запросу
10
O-Ring art. 2670-406
По запросу
11
Fitting, Oil Return - Engine art. 2670-221
По запросу
12
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
13
Clamp, Hose art. 2623-088
По запросу
14
Hose, Oil art. 0610-940
По запросу
15
Tube, Oil - Oil Tank/Engine art. 2670-286
По запросу
16
Clamp, Hose art. 1623-349
По запросу
17
Hose, Oil art. 0610-919
По запросу
18
Clamp, Hose art. 1623-182
По запросу
19
Nut, U art. 1623-939
По запросу
20
Clamp, Routing art. 2623-015
По запросу
21
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
22
Hose, Oil art. 0610-929
По запросу
23
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
24
Tube, Oil - Engine/Oil Tank art. 2670-285
По запросу
25
Fitting, Oil Supply - Engine art. 2670-220
По запросу
26
O-Ring art. 2670-290
По запросу
27
Screen, Oil Tank art. 2670-222
По запросу
28
O-Ring art. 0673-459
По запросу
29
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
30
Fitting art. 2670-288
По запросу
31
Хомут пружинный Arctic Cat art. 1623-287
По запросу
32
Hose, Oil art. 0610-965
По запросу
33
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
34
Tube, Oil - Oil Tank/Separator Tank art. 2670-419
По запросу
35
Tank, Separator art. 1770-194
По запросу
36
Tube, Oil - Separator Tank/Oil Tank art. 2670-375
По запросу
37
Hose, Oil art. 0610-954
По запросу
38
Tube, Oil - Separator Tank/Air Intake art. 2670-374
По запросу
39
Гайка art. 0423-357
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
BUMPER,SEAT art. 0406-877
По запросу
42
Shield, Heat art. 2670-381
По запросу
43
Grommet art. 2623-012
По запросу
44
Sealant - 70 ml art. 1048-063
По запросу
