модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

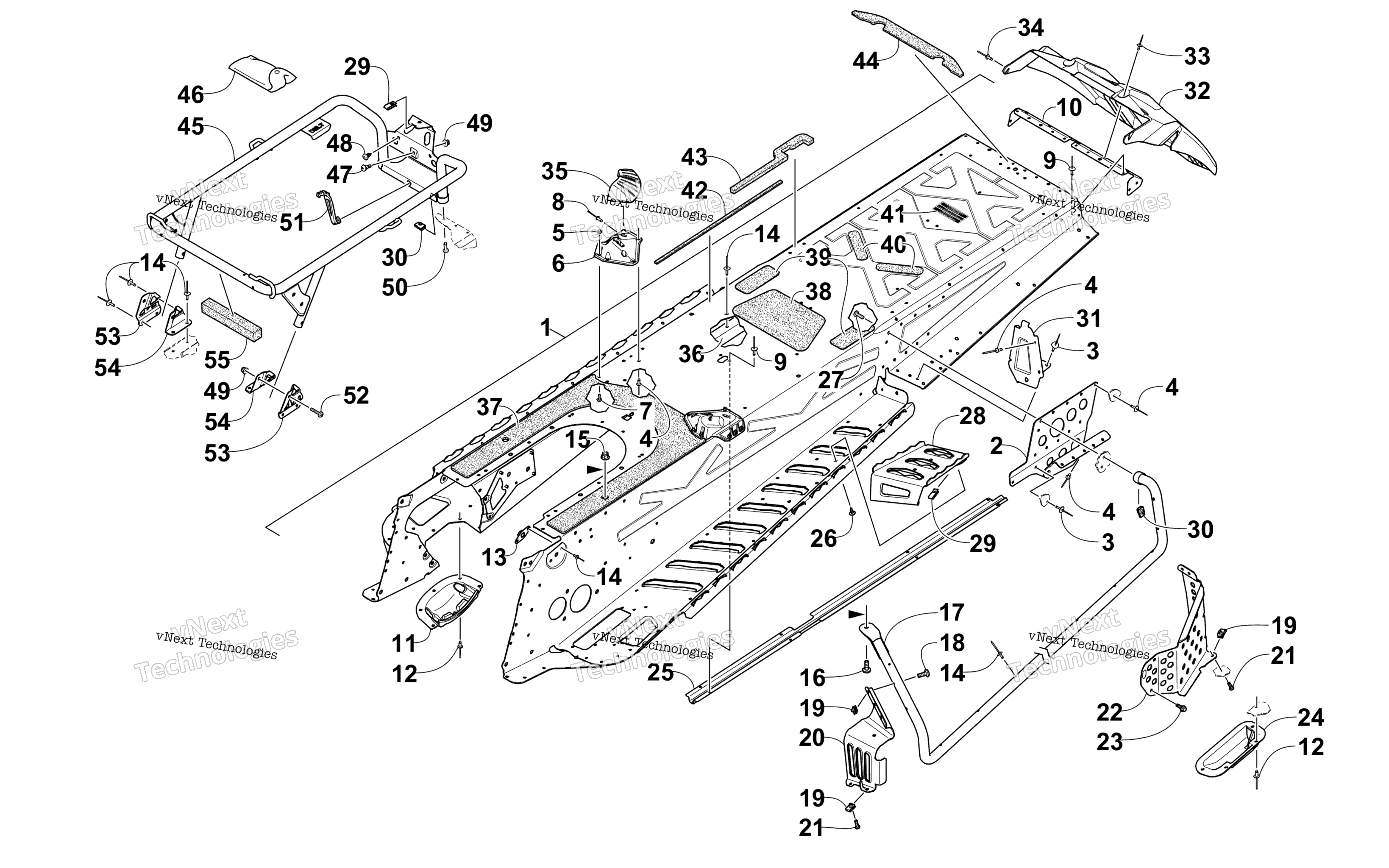

Схема Tunnel и задний полка узла для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-451
По запросу
1
Tunnel Assembly - Black (inc. 2-10) art. 2707-634
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-091
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-090
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Screw, Machine art. 8476-512
По запросу
8
Rivet art. 1623-257
По запросу
9
Клепка Arctic Cat art. 8060-504
от 116 ₽
10
End Cap, Tunnel - Black art. 2707-633
По запросу
11
Protector, Chain Case art. 1607-109
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Plate, Retaining art. 0608-631
По запросу
14
Заклепка Arctic Cat art. 8060-706
от 116 ₽
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Left - Black art. 1707-603
По запросу
17
Support, Footrest - Right - Black art. 1707-602
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Left - Black art. 1707-557
По запросу
20
Footrest - Right - Black art. 1707-556
По запросу
21
Screw, Machine art. 8470-516
По запросу
22
Shield, Brake Disc - Black art. 1707-955
По запросу
23
Screw, Cap art. 8408-613
По запросу
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Protector, Harness - Taillight Extension art. 0630-301
По запросу
26
Винт-саморез Arctic Cat art. 1623-129
По запросу
27
Винт Arctic Cat art. 8477-620
от 168 ₽
28
Footrest, Passenger - Left - Black art. 1707-879
По запросу
28
Footrest, Passenger - Right - Black art. 1707-878
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Клипса Arctic Cat art. 0423-577
от 168 ₽
31
Close Off, Running Board - Left - Black art. 2707-637
По запросу
31
Close Off, Running Board - Right - Black art. 2707-636
По запросу
32
Snowflap art. 6606-486
По запросу
33
Rivet art. 8061-706
По запросу
34
Rivet art. 8061-506
По запросу
35
Support, Gas Tank - Left art. 6606-665
По запросу
35
Support, Gas Tank - Right art. 6606-664
По запросу
36
Protector, Tunnel art. 1607-459
По запросу
37
Pad, Fuel Tank - Front art. 0617-750
По запросу
38
Pad, Fuel Tank - Center art. 6606-935
По запросу
39
Pad, Tank art. 6606-877
По запросу
40
Pad, Auxiliary Tank - Rear art. 6606-878
По запросу
41
Decal, Capacity - Storage Box art. 2621-316
По запросу
42
Foam, Side Panel art. 0617-743
По запросу
43
Foam, Rack - Right art. 0617-748
По запросу
43
Foam, Rack - Left art. 0617-749
По запросу
44
Foam, Fascia - Rear art. 0617-744
По запросу
45
Rack, Rear - Black art. 5706-635
По запросу
46
Kit, Tool art. 0744-064
По запросу
47
Болт Arctic Cat art. 0423-356
от 168 ₽
48
Screw, Self-Tapping art. 2623-017
По запросу
49
Гайка Arctic Cat art. 8427-602
от 116 ₽
50
Screw, Machine art. 2623-059
По запросу
51
Strap, Hold Down art. 6606-392
По запросу
52
Screw, Machine art. 8468-635
По запросу
53
Bracket, Mounting - Rack - Outer - Right - Black art. 5706-450
По запросу
53
Bracket, Mounting - Rack - Outer - Left - Black art. 5706-451
По запросу
54
Bracket, Mounting - Rack - Inner - Right - Black art. 5706-448
По запросу
54
Bracket, Mounting - Rack - Inner - Left - Black art. 5706-449
По запросу
55
Foam, Rack - Front art. 0617-745
По запросу
