модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

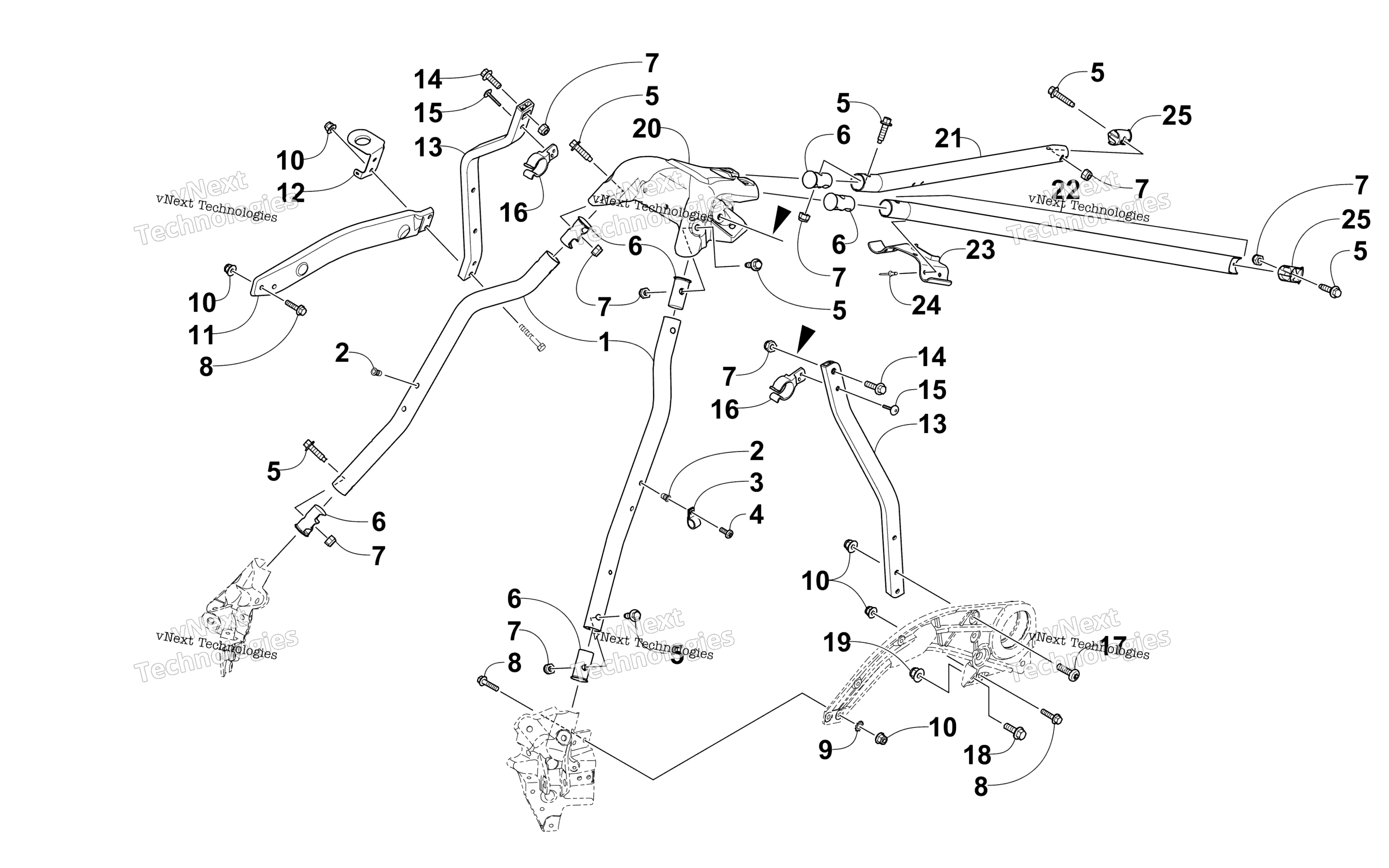

Схема рулевого управления Support Assembly для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Front (inc. 2) art. 2707-076
По запросу
2
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
3
CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) art. 0423-403
По запросу
4
Screw, Machine art. 8470-516
По запросу
5
Screw, Cap art. 1623-982
По запросу
6
Insert art. 1607-747
По запросу
7
Nut, Lock art. 8422-802
По запросу
8
Болт Arctic Cat art. 8408-625
от 116 ₽
9
Washer, Lock art. 8053-212
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Support, Chassis - Right art. 2707-760
По запросу
12
Bracket, Mounting - Resonator art. 1712-851
По запросу
13
Support, Side - Rear - Left art. 1607-133
По запросу
13
Support, Side - Rear - Right art. 1607-121
По запросу
14
Болт Arctic Cat art. 8408-820
от 110 ₽
15
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
16
Clip, Routing art. 0609-937
По запросу
17
Screw, Machine art. 8476-630
По запросу
18
Болт Arctic Cat art. 8408-825
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Support, Steering - Black art. 1707-565
По запросу
21
Spar, Rear - Right - Black art. 2707-260
По запросу
22
Spar, Rear - Left - Black (inc. 23-24) art. 5706-851
По запросу
23
Bracket, Hold-Down - Seatbase art. 6606-663
По запросу
24
Rivet art. 8060-484
По запросу
25
Insert art. 1607-002
По запросу
