модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2015PTULXUSB)

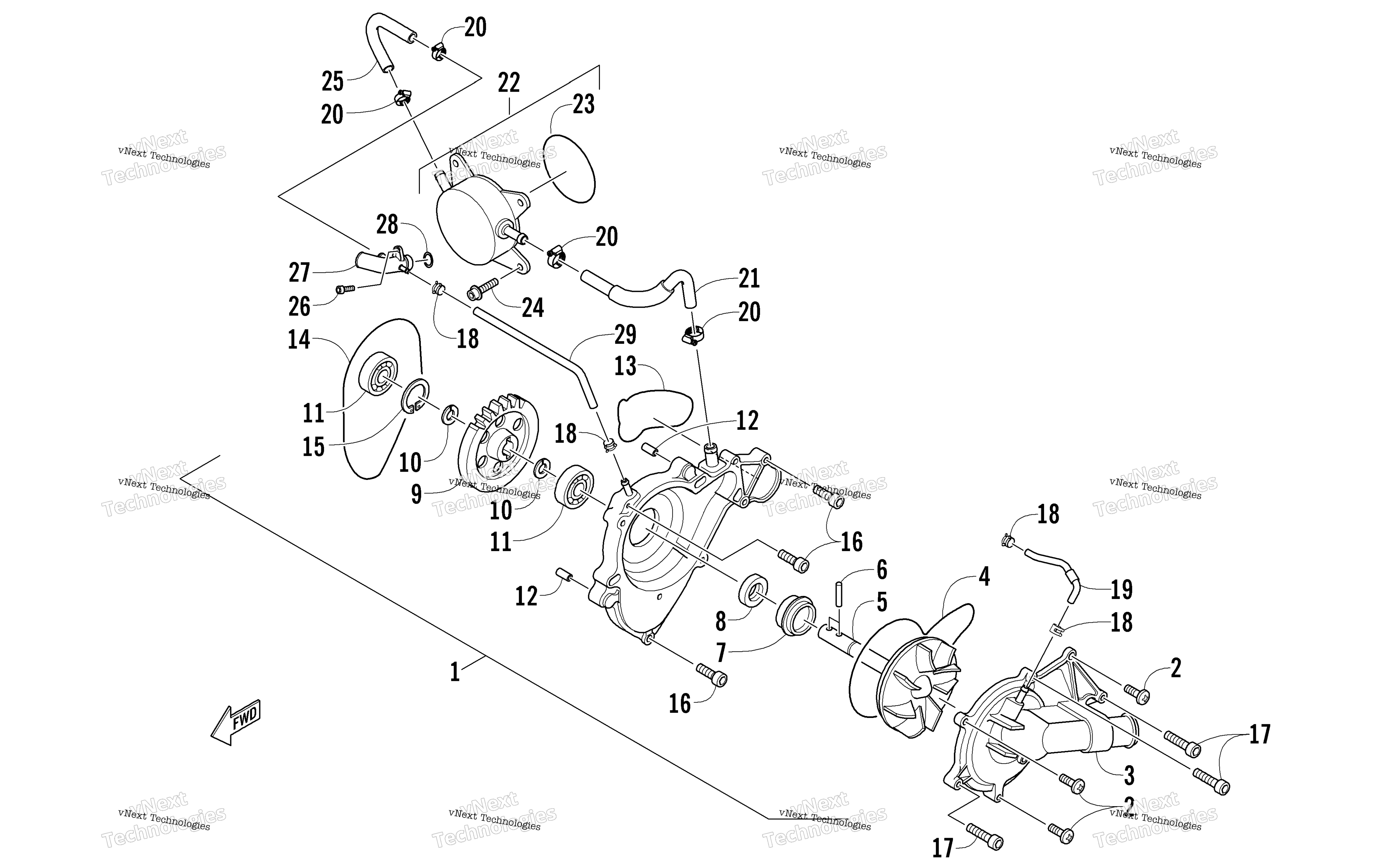

Схема системы охлаждения Pump Assembly для PANTERA 7000 LTD BLACK (S2015PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Water - Assembly (inc. 2-10 and one No. 11) art. 3020-300
По запросу
2
SCREW,MACHINE-PPH art. 3020-301
По запросу
3
Cover, Housing art. 3020-302
По запросу
4
SEAL, HOUSING COVER art. 3020-303
По запросу
5
IMPELLER SHAFT ASSY art. 3020-304
По запросу
6
PIN, DOWEL art. 3020-305
По запросу
7
SEAL, MECHANICAL art. 3020-306
По запросу
8
OIL SEAL(SD 10-21-5 HS) art. 3020-307
По запросу
9
GEAR, IMPELLER SHAFT art. 3020-308
По запросу
10
RING, RETAINING art. 3020-309
По запросу
11
BEARING art. 3020-310
По запросу
12
PIN, DOWEL art. 3020-293
По запросу
13
SEAL art. 3020-311
По запросу
14
SEAL art. 3020-312
По запросу
15
RING,RETAINING art. 3020-313
По запросу
16
SCREW,CAP-HSH art. 3020-314
По запросу
17
SCREW,CAP-HSH art. 3020-315
По запросу
18
CLAMP,HOSE art. 3020-316
По запросу
19
Hose, Coolant - Water Pump/Throttle Body art. 3020-317
По запросу
20
CLAMP,HOSE art. 3020-318
По запросу
21
Hose, Coolant - Water Pump/Oil Cooler art. 3020-319
По запросу
22
Cooler, Oil - Assembly (inc. 23) art. 3020-320
По запросу
23
O-RING art. 3020-321
По запросу
24
SCREW,CAP-HSH art. 3020-322
По запросу
25
Hose, Coolant - Oil Cooler/Elbow Fitting art. 3020-323
По запросу
26
SCREW,CAP-HSH art. 3020-167
По запросу
27
Fitting, Elbow art. 3020-324
По запросу
28
O-RING art. 3020-325
По запросу
29
Hose, Coolant - Elbow Fitting/Water Pump art. 3020-326
По запросу
