модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

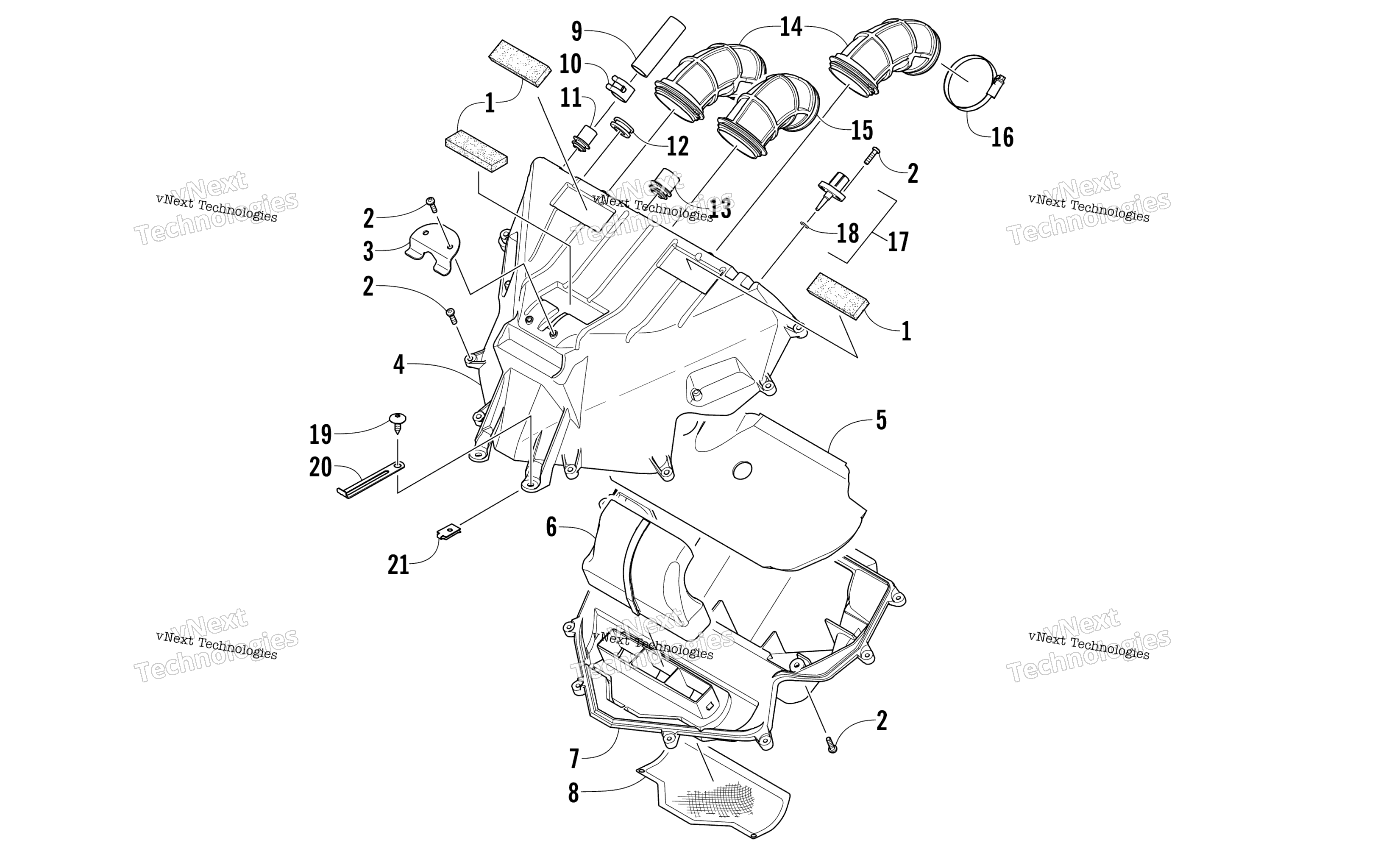

Схема узла впуска воздуха для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Pad art. 5606-682
По запросу
2
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
3
Bracket, Hold-Down art. 0613-142
По запросу
4
Silencer, Air - Upper art. 2670-499
По запросу
5
Plate, Baffle art. 2670-322
По запросу
6
Vent, Intake art. 2670-365
По запросу
7
Silencer, Air - Lower art. 2670-320
По запросу
8
Screen, Intake art. 2670-396
По запросу
9
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
10
Clamp, Hose art. 1623-966
По запросу
11
Fitting art. 2670-432
По запросу
12
Grommet art. 2623-039
По запросу
13
Fitting art. 2670-433
По запросу
14
Boot, Intake art. 2670-279
По запросу
15
Boot, Intake art. 2670-280
По запросу
16
Clamp art. 0423-066
По запросу
17
Датчик температуры воздуха Arctic Cat art. 0430-055
от 1 420 ₽
18
O-RING,AIR TEMP SENSOR art. 5507-224
По запросу
19
Винт-саморез Arctic Cat art. 1623-129
По запросу
20
Зажим Arctic Cat art. 1623-984
По запросу
21
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
