модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

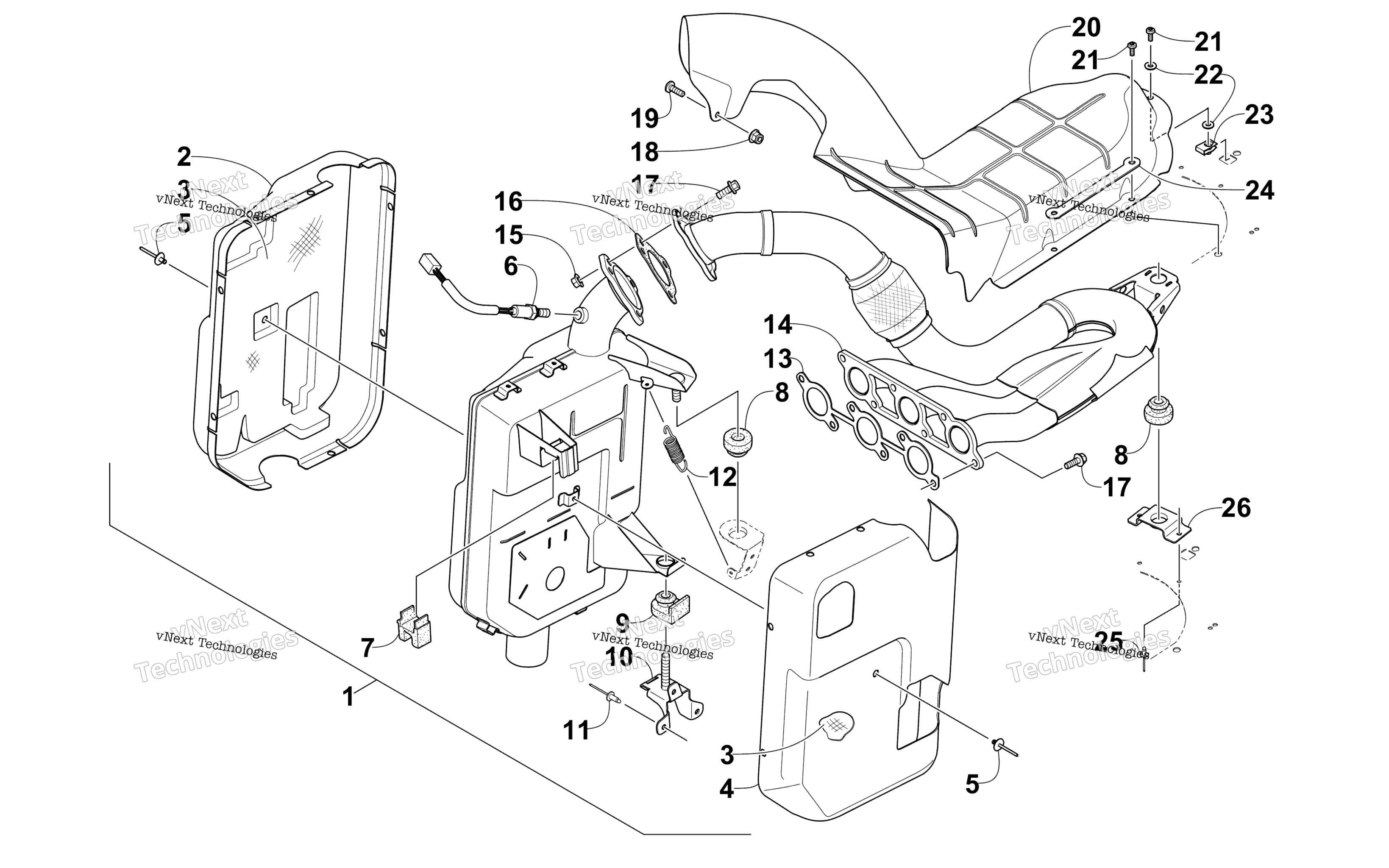

Схема выхлопной системы Assembly для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Resonator, Exhaust - Assembly (inc. 2-5) art. 1712-964
По запросу
2
Shield, Heat - Right art. 2612-822
По запросу
3
Packing, Resonator art. 2612-820
По запросу
4
Shield, Heat - Left art. 2612-823
По запросу
5
Заклепка Arctic Cat art. 1623-799
от 221 ₽
6
Sensor, Oxygen art. 0430-135
от 5 395 ₽
7
Grommet art. 2612-908
По запросу
8
Grommet art. 2612-186
По запросу
9
Grommet art. 2612-912
По запросу
10
Bracket, Mounting - Lower art. 1712-790
По запросу
11
Rivet - Zinc art. 8060-688
По запросу
12
Пружина Arctic Cat art. 0612-668
от 683 ₽
13
Gasket, Exhaust art. 3020-136
от 12 130 ₽
Аналог
12 130 ₽
Требуется 1 шт.
Аналог
12 321 ₽
Требуется 1 шт.
14
Manifold, Exhaust - Weldment art. 1712-965
По запросу
15
Nut, Lock art. 1623-912
По запросу
16
Прокладка глушителя Arctic Cat art. 2612-663
от 331 ₽
Аналог
12 321 ₽
Требуется 1 шт.
17
Screw, Cap art. 1623-918
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Screw, Machine art. 8476-625
от 160 ₽
20
Shield, Heat art. 2612-880
По запросу
21
Screw, Machine art. 8476-516
По запросу
22
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Plate, Mounting - Heat Shield art. 2612-969
По запросу
25
Rivet art. 8060-682
По запросу
26
Bracket, Mounting - Manifold art. 2612-963
По запросу
