модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

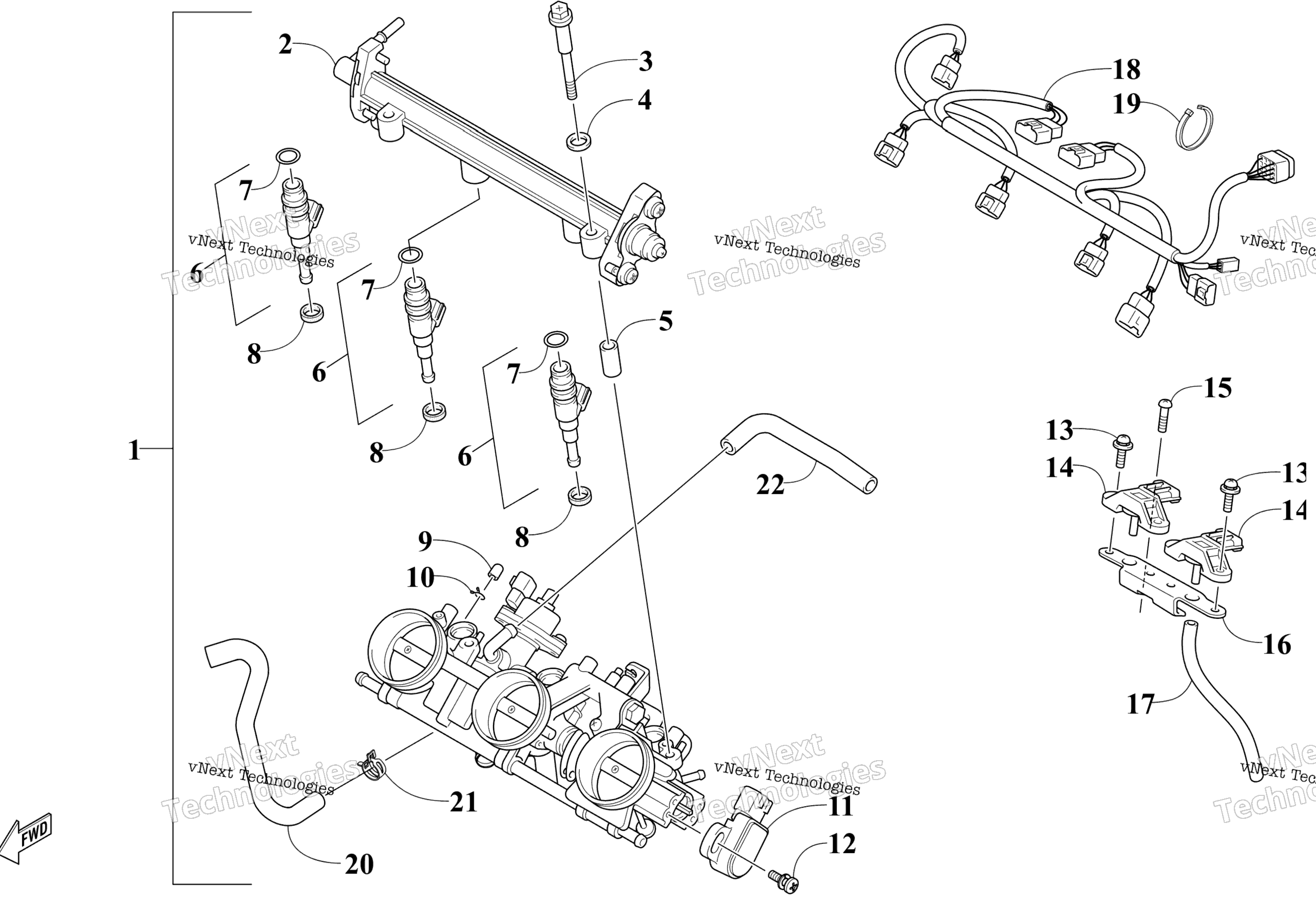

Схема дросселя Body Assembly для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Throttle - Assembly (inc. 2-19) art. 3020-327
По запросу
2
Rail, Fuel art. 3020-328
По запросу
3
Screw, Shoulder art. 3020-329
По запросу
4
Washer art. 3020-330
По запросу
5
Spacer art. 3020-331
По запросу
6
Injector (inc. 7) art. 3020-332
По запросу
7
O-Ring art. 3020-333
По запросу
8
Grommet art. 3020-334
По запросу
9
Cap art. 3020-340
По запросу
10
Clamp, Hose art. 3020-341
По запросу
11
Sensor, Throttle Position - Assembly art. 3020-342
По запросу
12
Screw, Machine art. 3020-343
По запросу
13
Screw, Machine art. 3020-336
По запросу
14
Sensor, Manifold Absolute Pressure art. 3020-337
По запросу
17
Hose, Vent art. 3020-338
По запросу
18
Harness, Extension - Engine art. 3020-344
По запросу
19
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
20
Hose, ISC - Lower art. 0610-962
По запросу
21
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
22
Hose, ISC - Upper art. 3020-339
По запросу
