модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

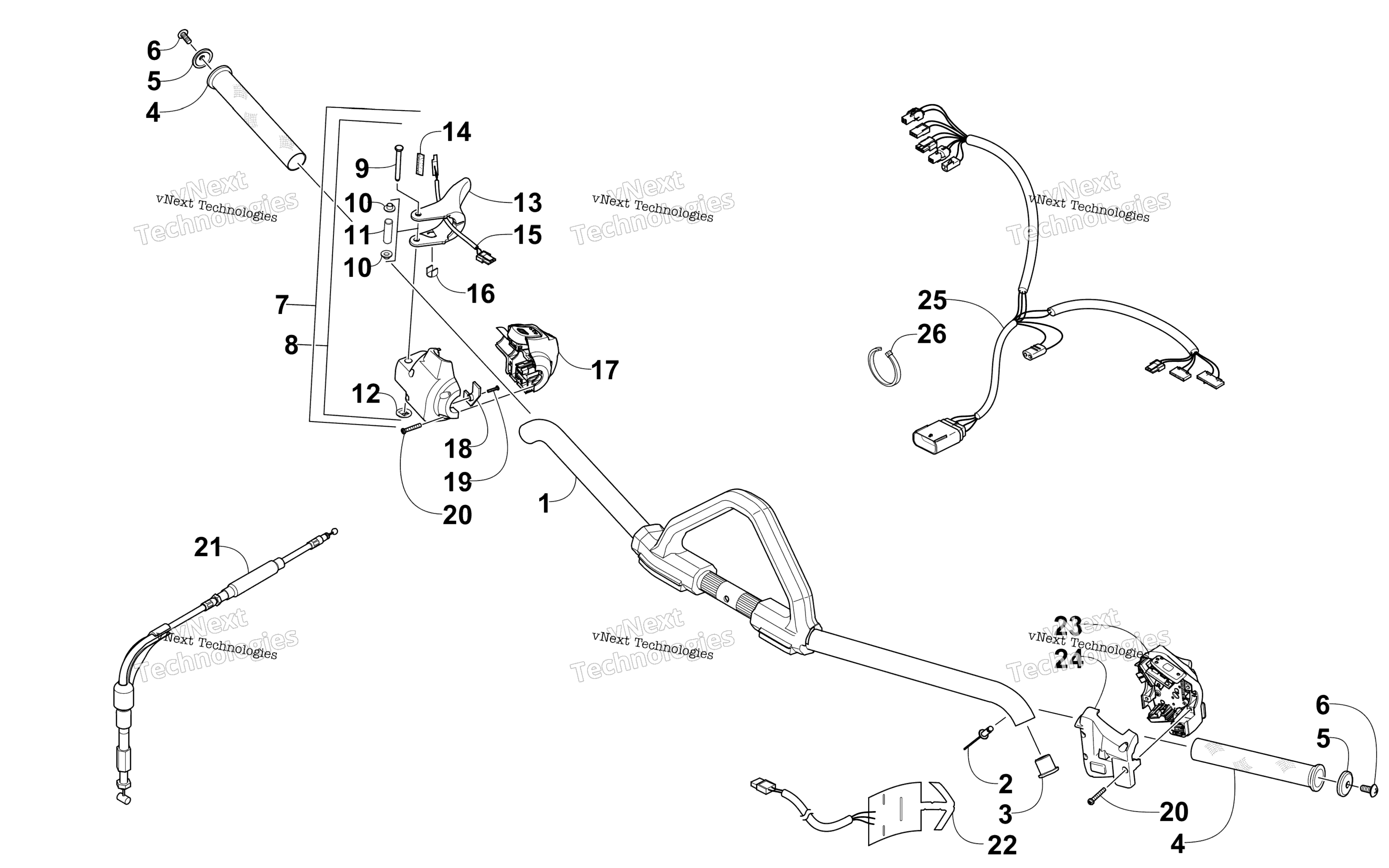

Схема руля And Controls для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 1705-493
По запросу
2
Rivet art. 8060-682
По запросу
3
Insert, Handlebar art. 0605-945
По запросу
4
Рукоятка art. 4606-945
По запросу
5
Washer, Backing art. 1623-754
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
курок газа в сборе art. 0609-882
По запросу
8
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
12
Nut, Push Included in Kit art. 0123-766
По запросу
13
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
14
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
15
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
16
Clip, Retaining art. 0609-595
По запросу
17
Блок курка газа Arctic Cat art. 0609-884
По запросу
18
Cover, Connector art. 0609-792
По запросу
19
Screw, Machine art. 0609-793
По запросу
20
Screw, Self-Tapping art. 0609-791
По запросу
21
Cable, Throttle art. 0687-235
от 1 155 ₽
22
Element, Handwarmer - Right art. 0609-948
По запросу
22
Element, Handwarmer - Left art. 0609-949
По запросу
23
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
24
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
25
Harness, Handlebar art. 1686-637
По запросу
26
Tie, Cable - 4 in. art. 0123-811
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
