модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

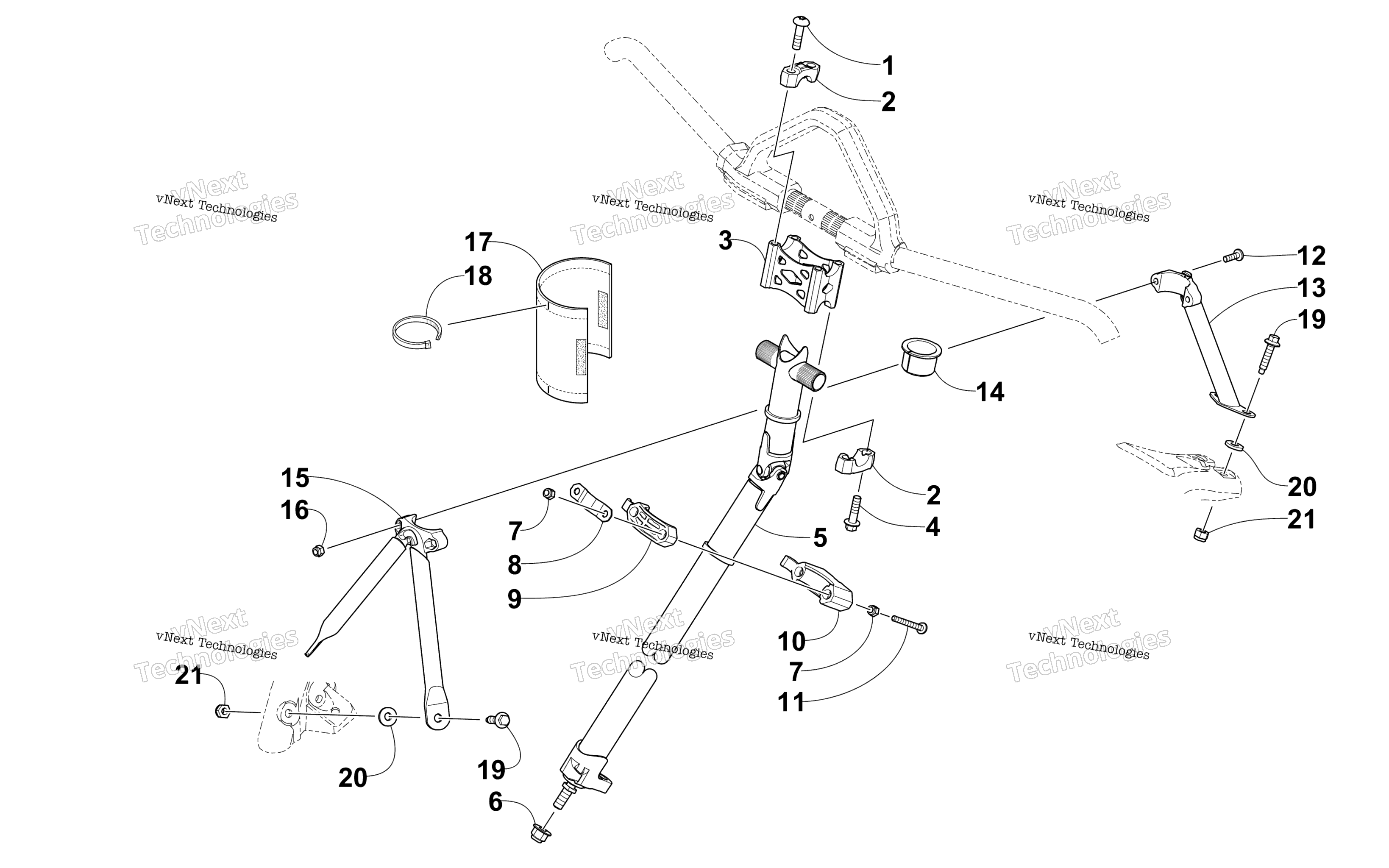

Схема рулевого управления Post Assembly для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Machine art. 8477-830
По запросу
2
Cap, Riser Block - Black art. 1705-461
По запросу
3
Block, Riser - Black art. 1705-454
По запросу
4
Screw, Cap art. 8408-830
По запросу
5
Post, Steering art. 1705-456
По запросу
6
Гайка Arctic Cat art. 2623-202
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Plate, Retaining art. 0605-998
По запросу
9
Block, Mounting - Steering Post - Upper art. 1605-127
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
10
Block, Mounting - Steering Post - Lower art. 1605-154
от 6 491 ₽
11
Screw, Machine art. 2623-070
По запросу
12
Screw, Machine art. 8468-635
По запросу
13
Support, Steering Post - Rear art. 1705-501
По запросу
14
Bushing art. 1705-447
По запросу
15
Support, Steering Post - Front art. 1705-500
По запросу
16
Nut art. 8422-602
По запросу
17
Wrap, Steering Post art. 1705-455
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
19
Screw, Cap art. 1623-982
По запросу
20
Washer art. 1623-968
По запросу
21
Nut, Lock art. 8422-802
По запросу
