модель 2015 года
- Модель XF 7000
- Код модели XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)

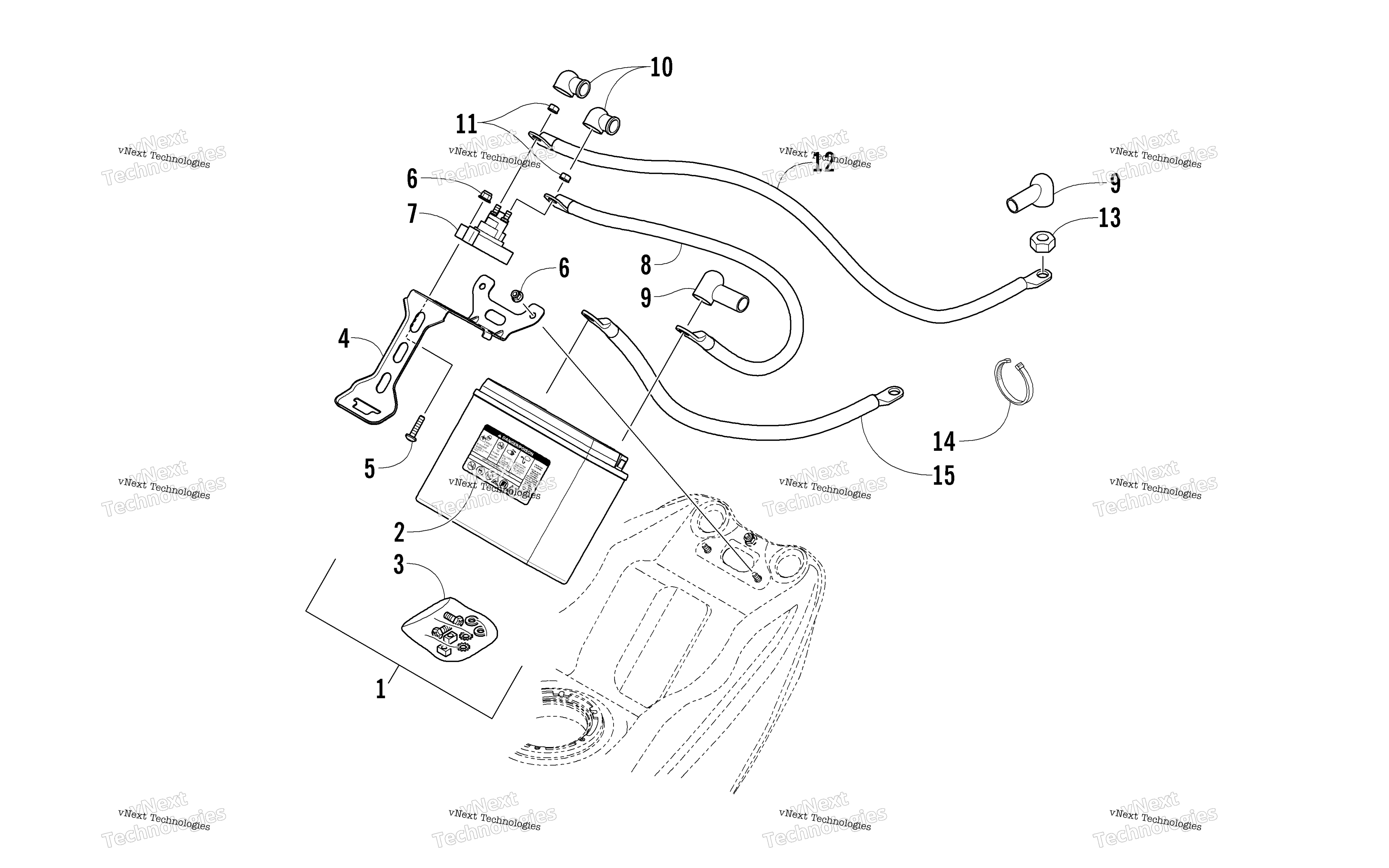

Схема аккумулятора And Tray Assembly для XF 7000 HIGH COUNTRY 141 SNO PRO ORANGE (S2015X7UHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
Bracket, Hold-Down - Battery art. 0645-722
По запросу
5
Винт Arctic Cat art. 8468-630
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
8
Cable, Battery/Solenoid (inc. 9-10) art. 0645-649
По запросу
9
Boot, Terminal - Battery art. 0645-662
По запросу
10
Boot, Terminal - Battery art. 0645-697
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Cable, Solenoid/Starter (inc. 9-10) art. 0645-690
По запросу
13
Nut art. 3020-373
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Cable, Ground - Battery/Starter art. 0645-691
По запросу
