модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

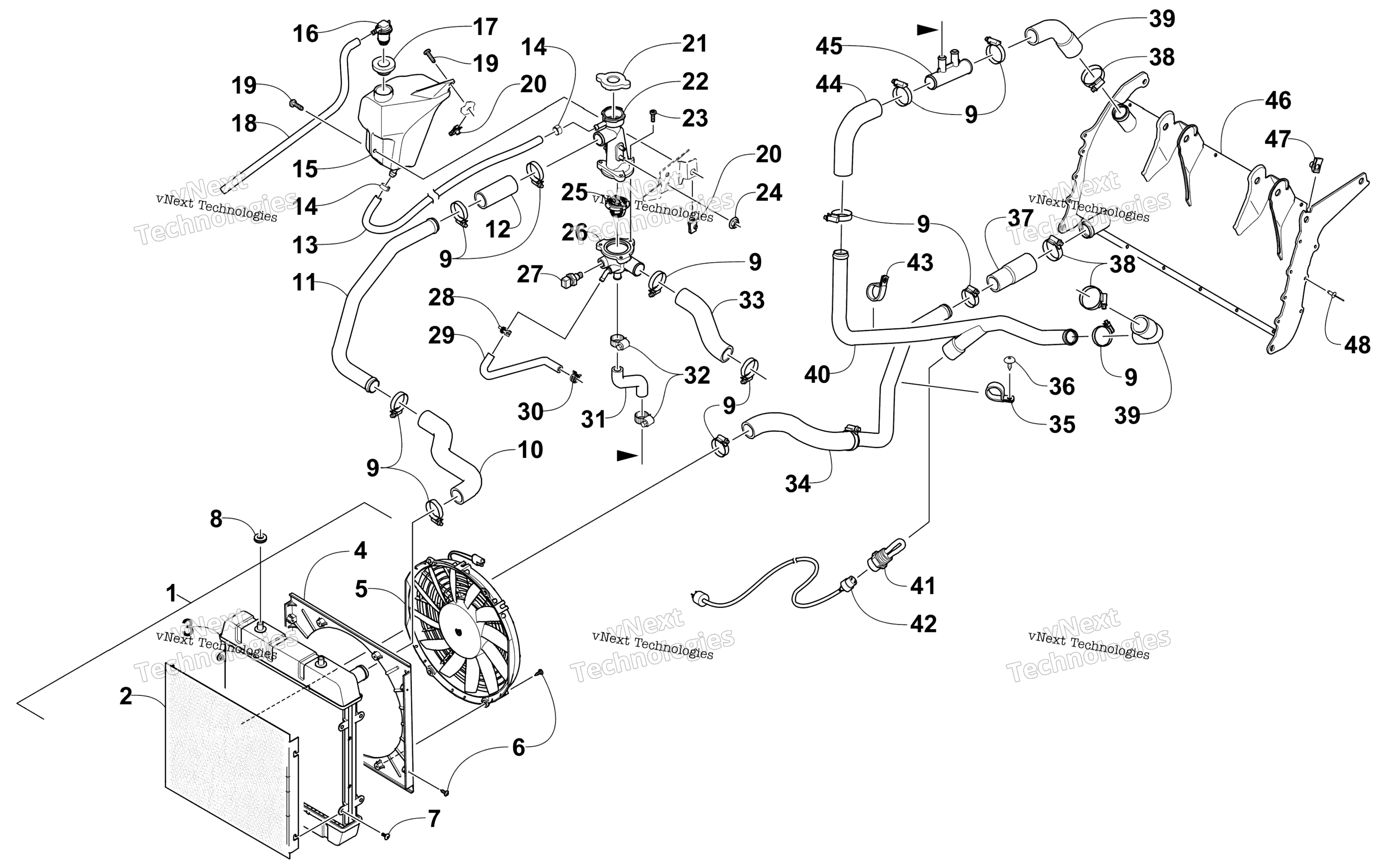

Схема системы охлаждения Assembly для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator - Assembly (inc. 2-7) art. 0713-127
По запросу
2
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
3
Radiator art. 0613-148
По запросу
4
Shroud, Fan art. 0413-203
По запросу
5
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
6
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
GROMMET(LV 11378) art. 0423-030
По запросу
9
Clamp, Hose art. 2623-088
По запросу
10
Hose, Coolant art. 0610-978
По запросу
11
Tube, Coolant art. 0613-147
По запросу
12
Hose art. 0610-840
По запросу
13
Hose - 25 ft art. 0610-970
По запросу
14
Clamp, Hose art. 0610-563
По запросу
15
Coolant Tank - Overflow art. 0613-149
По запросу
16
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
17
Stopper art. 0613-167
По запросу
18
Hose - 50 ft art. 6101-009
По запросу
18
Hose - 100 ft art. 6101-001
По запросу
19
Screw, Cap art. 8408-617
По запросу
20
Клипса Arctic Cat art. 0423-577
от 168 ₽
21
Cap art. 2606-284
По запросу
22
Neck, Filler art. 0613-080
По запросу
23
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
24
Гайка art. 0423-357
По запросу
25
Thermostat art. 0613-078
По запросу
26
Housing, Thermostat - Assembly art. 0713-160
По запросу
27
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
28
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
29
Hose, Coolant art. 0610-950
По запросу
30
Clamp, Hose art. 1623-277
По запросу
31
Hose art. 0610-949
По запросу
32
Clamp, Hose art. 2623-062
По запросу
33
Hose art. 0610-945
По запросу
34
Tube, Coolant art. 0713-125
По запросу
35
Clamp, Tube-1" art. 0423-044
По запросу
36
Винт-саморез Arctic Cat art. 1623-129
По запросу
37
Hose, Coolant art. 0610-948
По запросу
38
Хомут Arctic Cat art. 1623-981
от 578 ₽
39
Hose, Coolant art. 0610-944
По запросу
40
Tube, Coolant art. 0713-144
По запросу
41
ELEMENT,HEATING-US art. 0609-894
По запросу
42
CORD,ENGINE HEATER W/DECAL art. 0709-082
По запросу
43
Clamp art. 1623-722
По запросу
44
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
45
Fitting, Double-T art. 0613-089
По запросу
46
Heat Exchanger art. 0713-152
По запросу
47
Clip, U-Nut art. 1623-640
По запросу
48
Заклепка Arctic Cat art. 8060-686
от 116 ₽
