модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

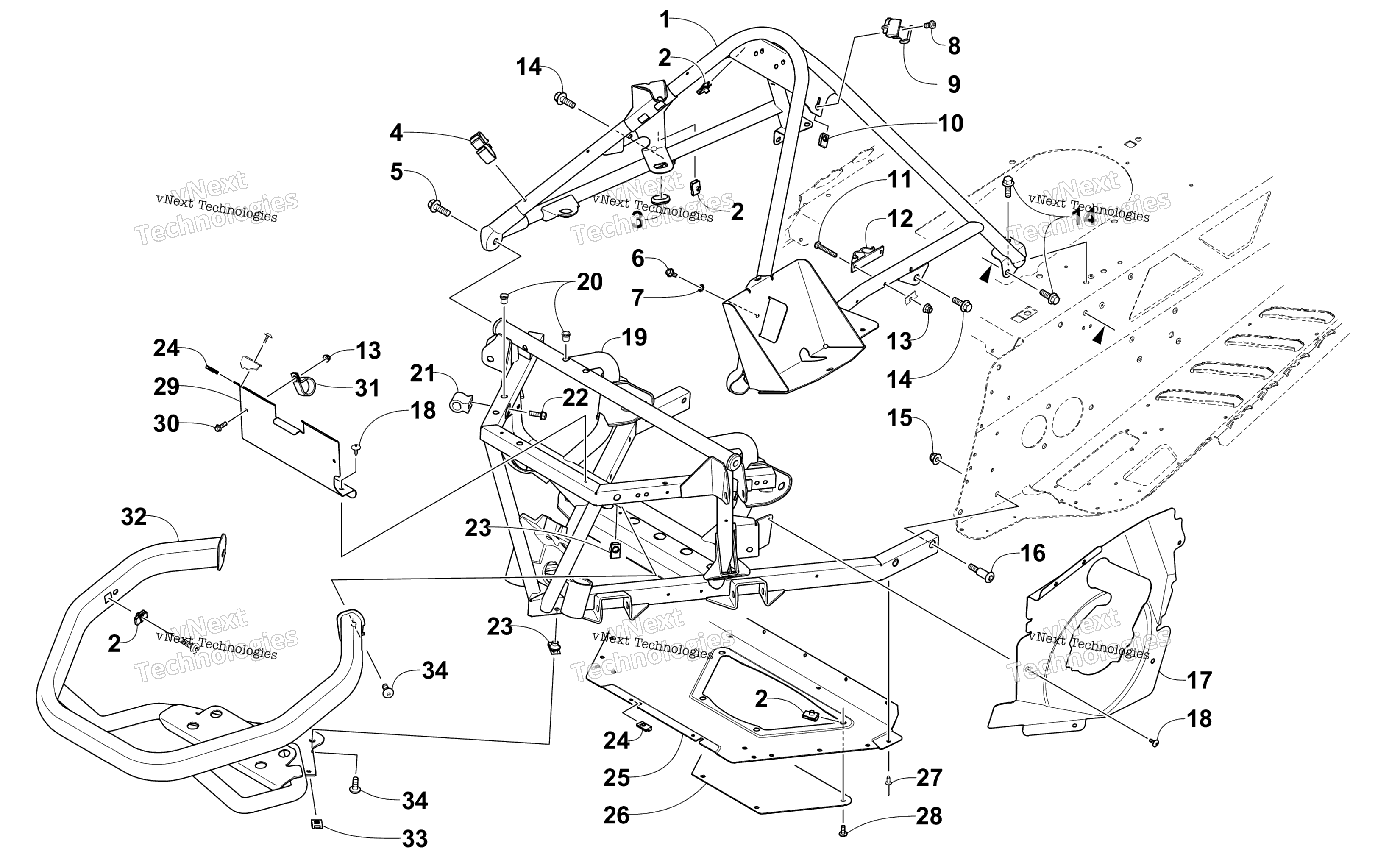

Схема передней части Bumper, Frame, And Steering Support Assembly для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Steering - Black art. 2707-283
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Grommet art. 2623-012
По запросу
4
Clip, Routing art. 0645-762
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Screw, Self-Tapping art. 2623-046
По запросу
7
Washer, Lock art. 8053-212
По запросу
8
Screw, Machine art. 8470-516
По запросу
9
Bracket, Mounting - Fuel Filter art. 2670-339
По запросу
10
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
11
Screw, Machine art. 8468-535
По запросу
12
Clip, Routing art. 0645-764
По запросу
13
Nut, Lock art. 8427-502
По запросу
14
Screw, Cap art. 2623-060
По запросу
15
Screw, Shoulder art. 1623-817
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Shield, Heat art. 2602-786
По запросу
18
Винт-саморез Arctic Cat art. 1623-129
По запросу
19
Frame, Front - Painted Black art. 2707-756
По запросу
20
Insert, M6 X 1.0 art. 2623-173
По запросу
21
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
22
SCREW,CAP-HFH M6X1.0X12-10.9-R BLK W/204 art. 8411-613
По запросу
23
Clip, U-Nut art. 1623-640
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
25
Belly Pan art. 1607-237
По запросу
26
Cover, Access art. 1607-218
По запросу
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Screw, Machine art. 8468-617
По запросу
29
Close-Off Panel art. 1607-476
По запросу
30
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
31
Clamp art. 1623-722
По запросу
32
Front Bumper - Assembly - Black art. 2707-140
По запросу
33
Nut, U art. 1623-939
По запросу
34
Screw, Machine art. 8476-820
По запросу
Другие схемы модели
Передняя часть Bumper, Frame, And Steering Support Assembly
