модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

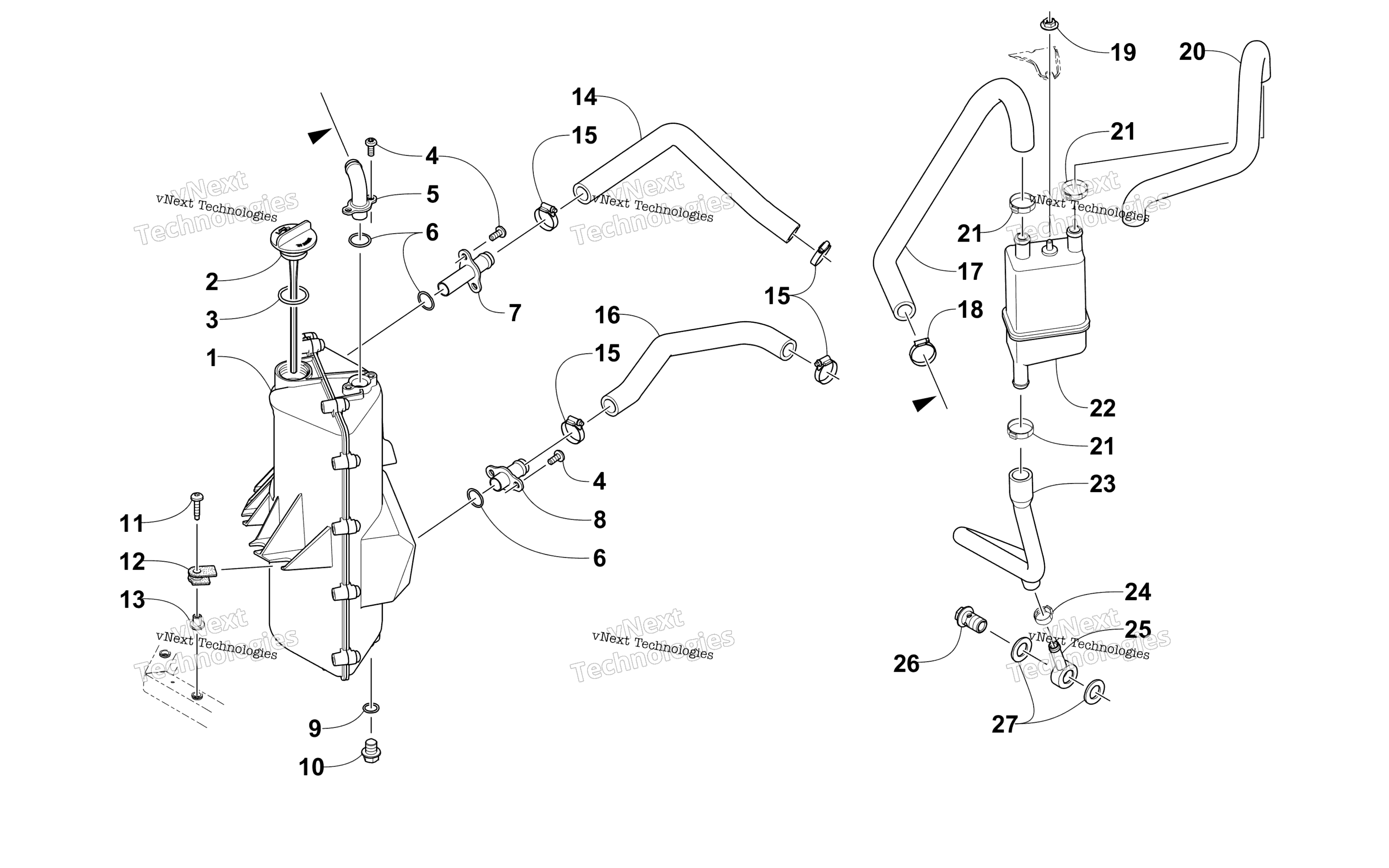

Схема масляный Tank Assembly для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Tank art. 2670-564
По запросу
2
Dipstick (inc. 3) art. 2670-489
По запросу
3
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
4
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
5
Fitting - Tank Vent art. 2670-420
По запросу
6
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
7
Fitting - Tank Return art. 2670-405
По запросу
8
Fitting - Tank Feed art. 2670-404
По запросу
9
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
10
Plug art. 2602-099
По запросу
11
Screw, Machine art. 2623-084
По запросу
12
Bumper art. 2670-453
По запросу
13
Bushing, Flanged art. 2623-114
По запросу
14
Hose - Return art. 0610-958
По запросу
15
Clamp, Hose art. 1623-182
По запросу
16
Hose - Feed art. 0610-957
По запросу
17
Hose, Tank/Separator art. 0610-984
По запросу
18
Clamp, Hose art. 2623-088
По запросу
19
Гайка art. 0423-357
По запросу
20
Hose, Airbox/Separator art. 0610-985
По запросу
21
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
22
Tank, Separator art. 1770-194
По запросу
23
Hose - Oil Return (inc. 24-25) art. 1770-165
По запросу
24
Clamp, Hose art. 2623-085
По запросу
25
Fitting, Oil Return art. 2670-561
По запросу
26
Bolt art. 2670-562
По запросу
27
GASKET,WASHER art. 0812-026
По запросу
