модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

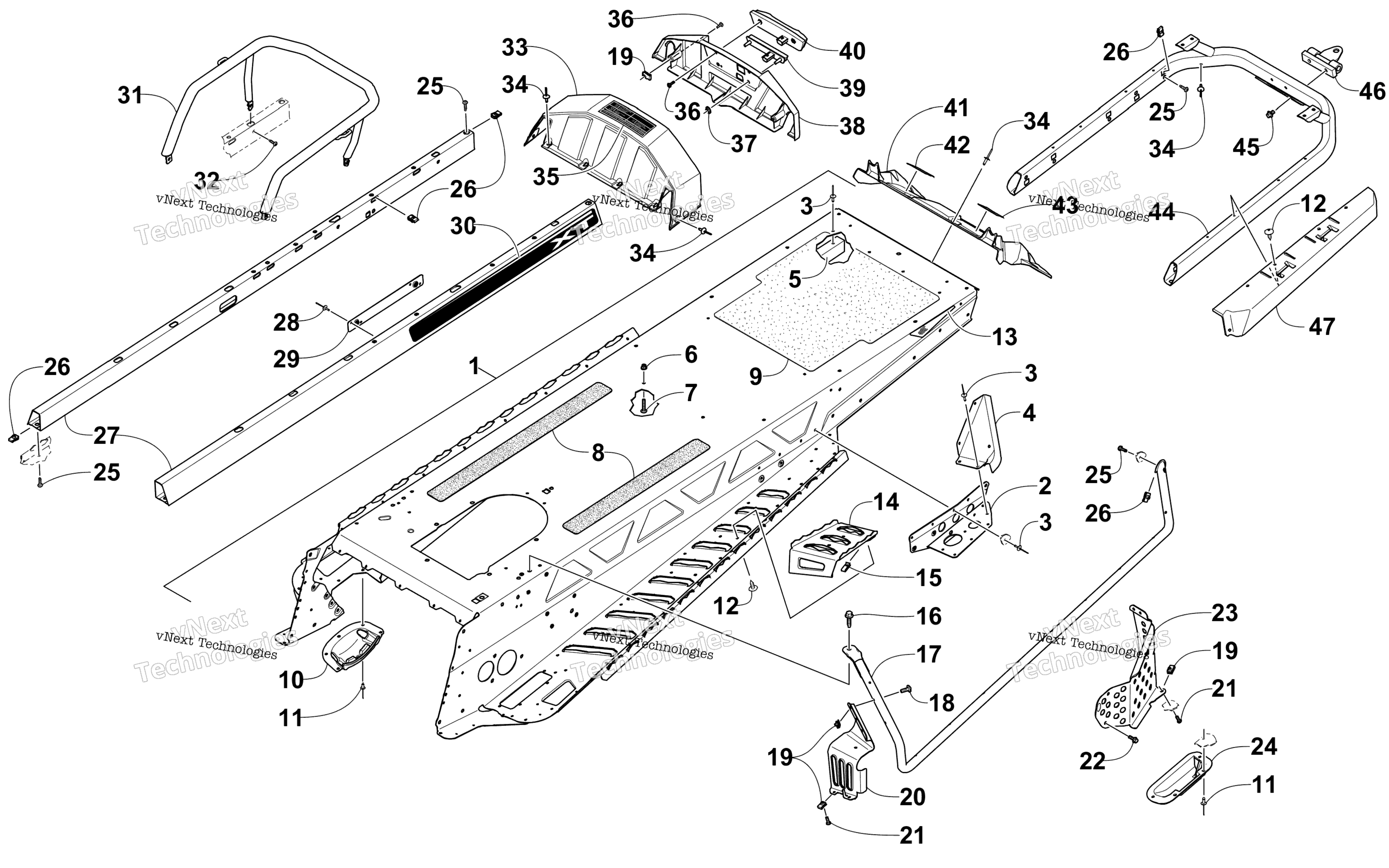

Схема Tunnel и задний полка узла для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis - Assembly - Black art. 2707-758
По запросу
1
Tunnel Assembly (inc. 2-11) art. 2707-975
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-067
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-066
По запросу
3
Заклепка Arctic Cat art. 8060-706
от 116 ₽
4
Close-Off, Running Board - Right art. 2707-976
По запросу
4
Close-Off, Running Board - Left art. 2707-977
По запросу
5
Protector, Tunnel art. 1607-690
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
8
Pad, Fuel Tank - Right art. 6606-982
По запросу
8
Pad, Fuel Tank - Left art. 6606-983
По запросу
9
Mat, Tunnel art. 7606-268
По запросу
10
Protector, Chain Case art. 1607-109
По запросу
11
Заклепка Arctic Cat art. 8061-708
от 168 ₽
12
Винт-саморез Arctic Cat art. 1623-129
По запросу
13
Decal, Reflector - Left art. 2621-933
По запросу
13
Decal, Reflector - Right art. 2621-932
По запросу
14
Footrest, Passenger - Left - Black art. 1707-879
По запросу
14
Footrest, Passenger - Right - Black art. 1707-878
По запросу
15
Clip, U-Nut art. 1623-030
По запросу
16
Screw, Cap art. 2623-060
По запросу
17
Roll, Tunnel - Left art. 2707-071
По запросу
17
Roll, Tunnel - Right art. 2707-070
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
20
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
21
Screw, Machine art. 8470-516
По запросу
22
Screw, Cap art. 8408-613
По запросу
23
Shield, Brake Disc art. 1607-346
По запросу
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Screw, Machine art. 2623-059
По запросу
26
Клипса Arctic Cat art. 0423-577
от 168 ₽
27
Riser, Tunnel - Left - Black art. 2707-561
По запросу
27
Riser, Tunnel - Right - Black art. 2707-560
По запросу
28
Rivet art. 8060-506
По запросу
29
Plate, Reinforcement art. 6606-947
По запросу
30
Decal, Riser - Right art. 2621-832
По запросу
30
Decal, Riser - Left art. 2621-833
По запросу
31
Rack, Rear art. 5706-638
По запросу
32
Screw, Machine art. 2623-063
По запросу
33
Close-Off, Tunnel art. 6606-792
По запросу
34
Rivet art. 8061-706
По запросу
35
Decal, Capacity art. 2621-926
По запросу
36
Screw, Machine art. 8477-516
По запросу
37
Гайка art. 0423-357
По запросу
38
Close-Off, Tunnel - Inner art. 6606-889
По запросу
39
Light, Reverse art. 0609-941
По запросу
40
стоп сигнал art. 0609-898
от 3 166 ₽
41
Snowflap w/Decals (inc. 42-43) art. 6706-111
По запросу
42
Decal, Warning - Towing (English) art. 5611-853
По запросу
43
Decal, Warning - Towing (French) art. 5611-852
По запросу
44
Rear Bumper - Assembly art. 2707-143
По запросу
45
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
46
Hitch, Pivot - Black art. 2707-912
По запросу
47
Flare, Tunnel - Right art. 6606-974
По запросу
47
Flare, Tunnel - Left art. 6606-975
По запросу
