модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

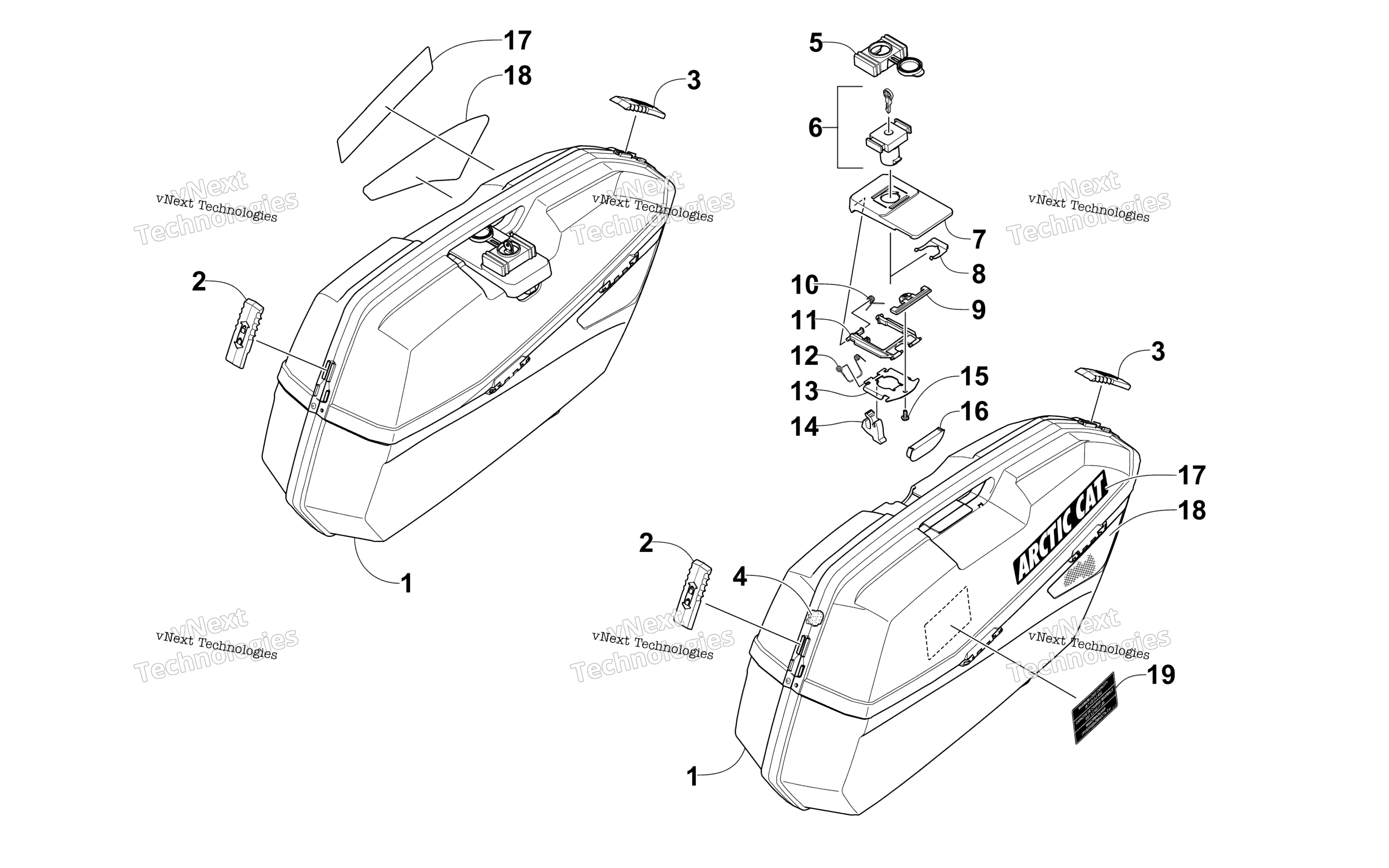

Схема Saddlebag узла для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag w/Decals - Left art. 5718-011
По запросу
1
Saddlebag w/Decals - Right art. 5718-010
По запросу
2
Latch, Front Slide - Left art. 6606-651
По запросу
2
Latch, Front Slide - Right art. 6606-650
По запросу
3
Latch, Rear Slide - Left art. 6606-653
По запросу
3
Latch, Rear Slide - Right art. 6606-652
По запросу
4
Seal, Saddlebag art. 6606-563
По запросу
5
Cover, Latch art. 6606-696
По запросу
6
Замок перчаточного ящика Arctic Cat art. 2416-985
По запросу
7
Latch, Saddlebag art. 6606-584
По запросу
8
CLIP,RETAINER-GLOVE BOX LATCH art. 2416-984
По запросу
9
Retainer, Latch art. 6606-601
По запросу
10
Spring art. 2602-225
По запросу
11
Hinge, Latch art. 6606-603
По запросу
12
Spring, Double art. 6606-861
По запросу
13
Plate, Strike art. 6606-570
По запросу
14
Hook, Latch art. 6606-649
По запросу
15
SCREW,MACH-TSPNH,4X10MM,ECOSYN THDS art. 1623-978
По запросу
16
Close-Off, Latch art. 6606-585
По запросу
17
Decal, Arctic Cat art. 1621-698
По запросу
18
Decal, Reflector - Left - Red art. 0621-909
По запросу
18
Decal, Reflector - Right - Red art. 0621-908
По запросу
19
Decal, Capacity art. 2621-283
По запросу
Другие схемы модели
Saddlebag узел
