модель 2016 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)

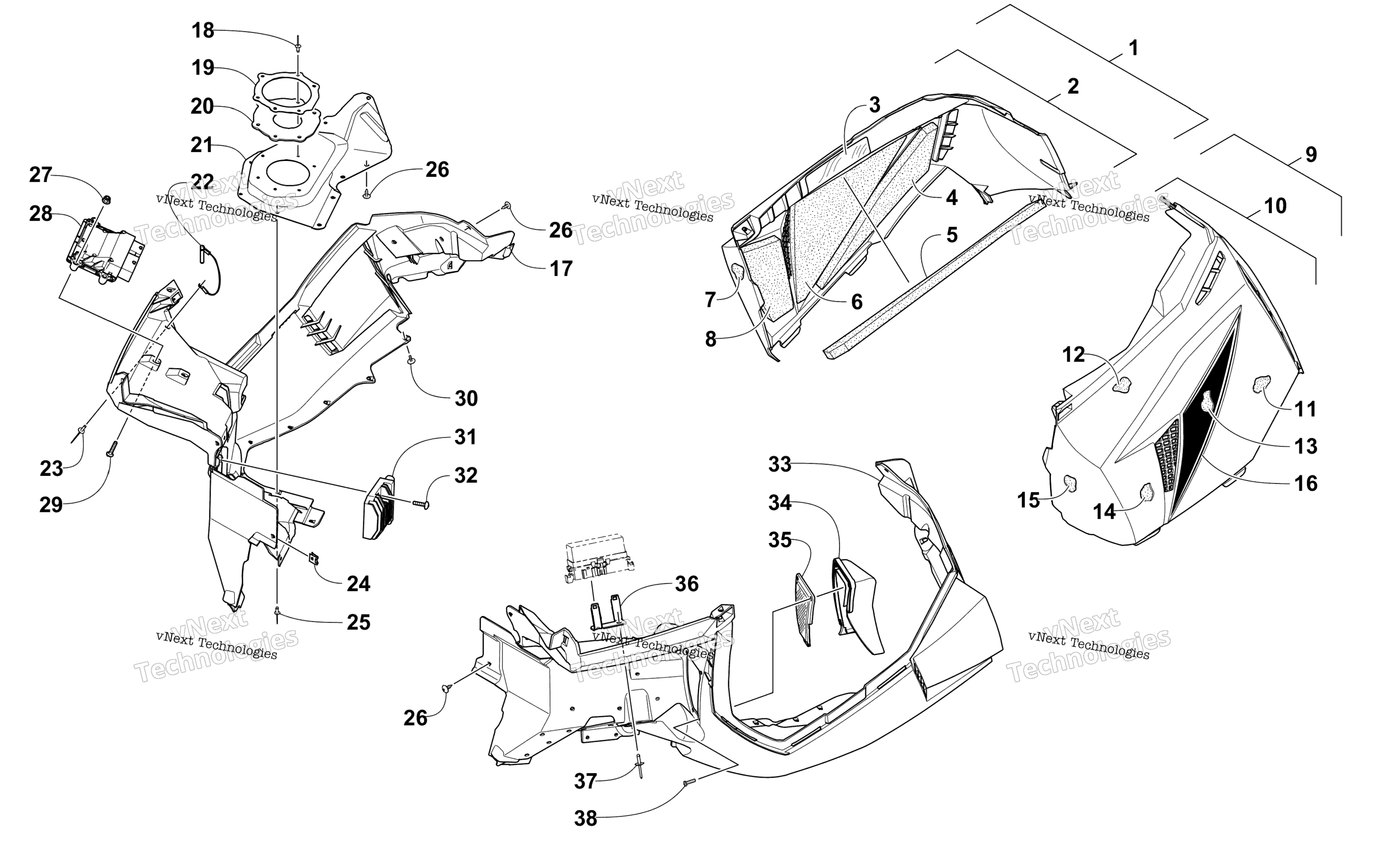

Схема Skid Plate и Side панель узла для PANTERA 7000 XT LTD BLACK (S2016PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Black (inc. 2-8 and one 16) art. 4718-872
По запросу
2
Panel, Side - w/o Decals - Right - Black (inc. 3-8) art. 5706-698
По запросу
3
Foil, Protective art. 7606-274
По запросу
4
Foam, Side Panel - Rear - Right art. 0617-722
По запросу
5
Foam, Side Panel - Upper - Right art. 0617-716
По запросу
6
Foam, Side Panel - Center Rear - Right art. 0617-720
По запросу
7
Foam, Side Panel - Front - Right art. 0617-714
По запросу
8
Foam, Side Panel - Center - Right art. 0617-718
По запросу
9
Panel, Side - w/Decals - Left - Black (inc. 10-16) art. 4718-873
По запросу
10
Panel, Side - w/o Decals - Left - Black (inc. 11-15) art. 5706-699
По запросу
11
Foam, Side Panel - Rear - Left art. 0617-723
По запросу
12
Foam, Side Panel - Upper - Left art. 0617-717
По запросу
13
Foam, Side Panel - Center Rear - Left art. 0617-721
По запросу
14
Foam, Side Panel - Center - Left art. 0617-719
По запросу
15
Foam, Side Panel - Front - Left art. 0617-715
По запросу
16
Decal, Side Panel - Left art. 2621-779
По запросу
16
Decal, Side Panel - Right art. 2621-778
По запросу
17
Skid Plate - Right - Black art. 6606-766
По запросу
18
Rivet art. 8061-486
По запросу
19
Plate, Exhaust Outlet art. 2612-685
По запросу
20
Seal, Exhaust Outlet art. 2612-554
По запросу
21
Shield, Exhaust Outlet art. 2612-974
По запросу
22
Push Pin art. 2623-069
По запросу
23
Rivet art. 8061-506
По запросу
24
Nut, U art. 1623-939
По запросу
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Винт-саморез Arctic Cat art. 1623-129
По запросу
27
Гайка Arctic Cat art. 8427-602
от 116 ₽
28
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-236
По запросу
29
Винт Arctic Cat art. 8468-630
По запросу
30
Винт Arctic Cat art. 2623-164
от 368 ₽
31
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
32
Screw, Self-Tapping art. 1623-618
По запросу
33
Skid Plate - Left - Black art. 6606-767
По запросу
34
Duct, Vent art. 6606-887
По запросу
35
Screen, Vent art. 6606-886
По запросу
36
BRACKET, PDM - PTD art. 0745-388
По запросу
37
Rivet art. 8061-706
По запросу
38
Screw, Self-Tapping art. 1623-933
По запросу
