модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

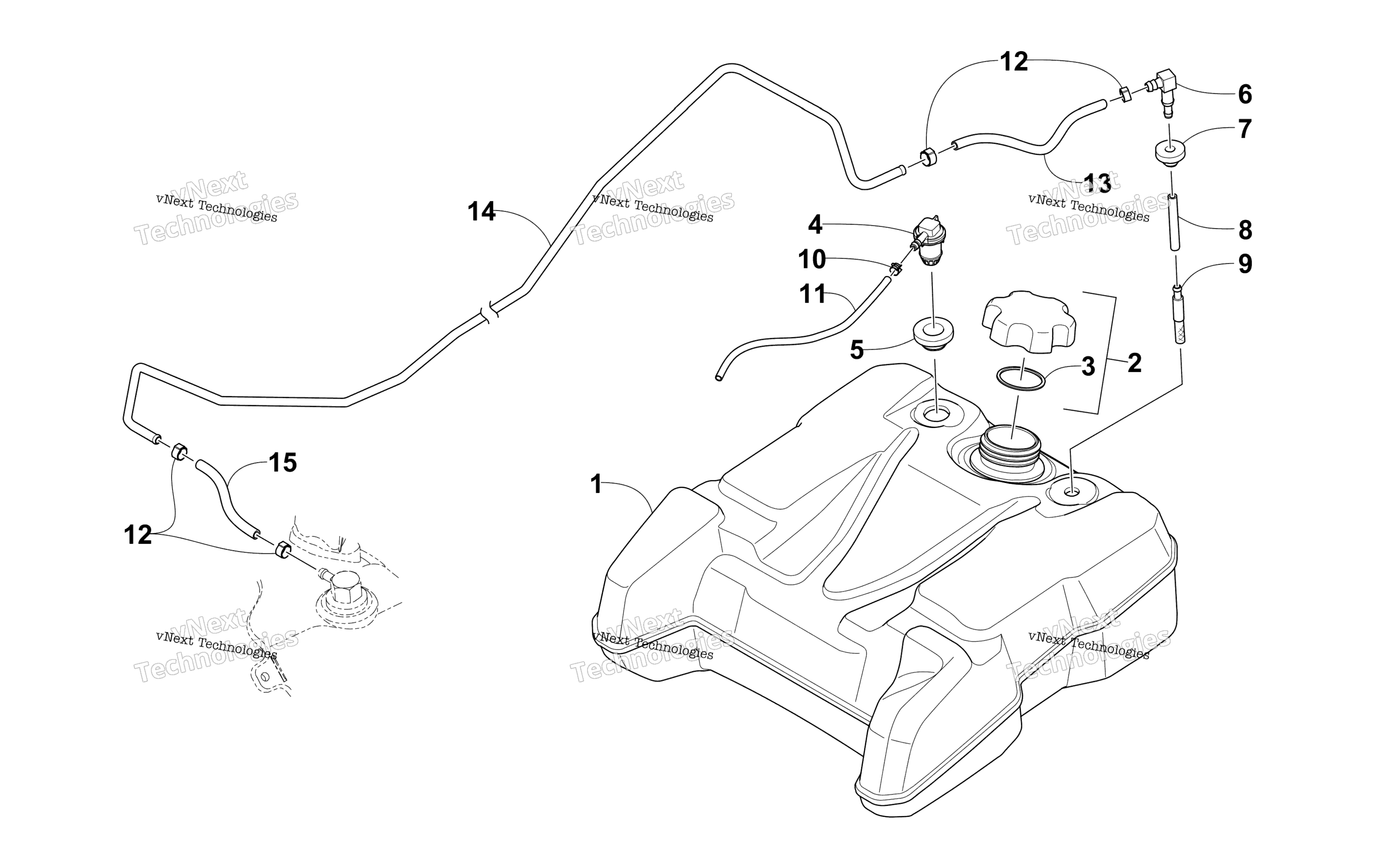

Схема вспомогательный топливный бак узла для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-9) art. 1770-270
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Fitting, Elbow art. 2670-020
По запросу
7
Grommet art. 1670-325
По запросу
8
Hose, Gasline - 50 ft art. 0610-814
По запросу
9
Strainer, Gas Tank art. 0510-358
По запросу
10
Clamp, Hose art. 1623-233
По запросу
11
Hose - 50 ft art. 6101-009
По запросу
12
Clamp, Hose art. 0610-563
По запросу
13
Hose, Fuel - 10 ft art. 0610-971
По запросу
14
Tube, Fuel - Auxiliary Tank/Main Tank art. 2670-445
По запросу
15
Hose - 25 ft art. 0610-970
По запросу
