модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

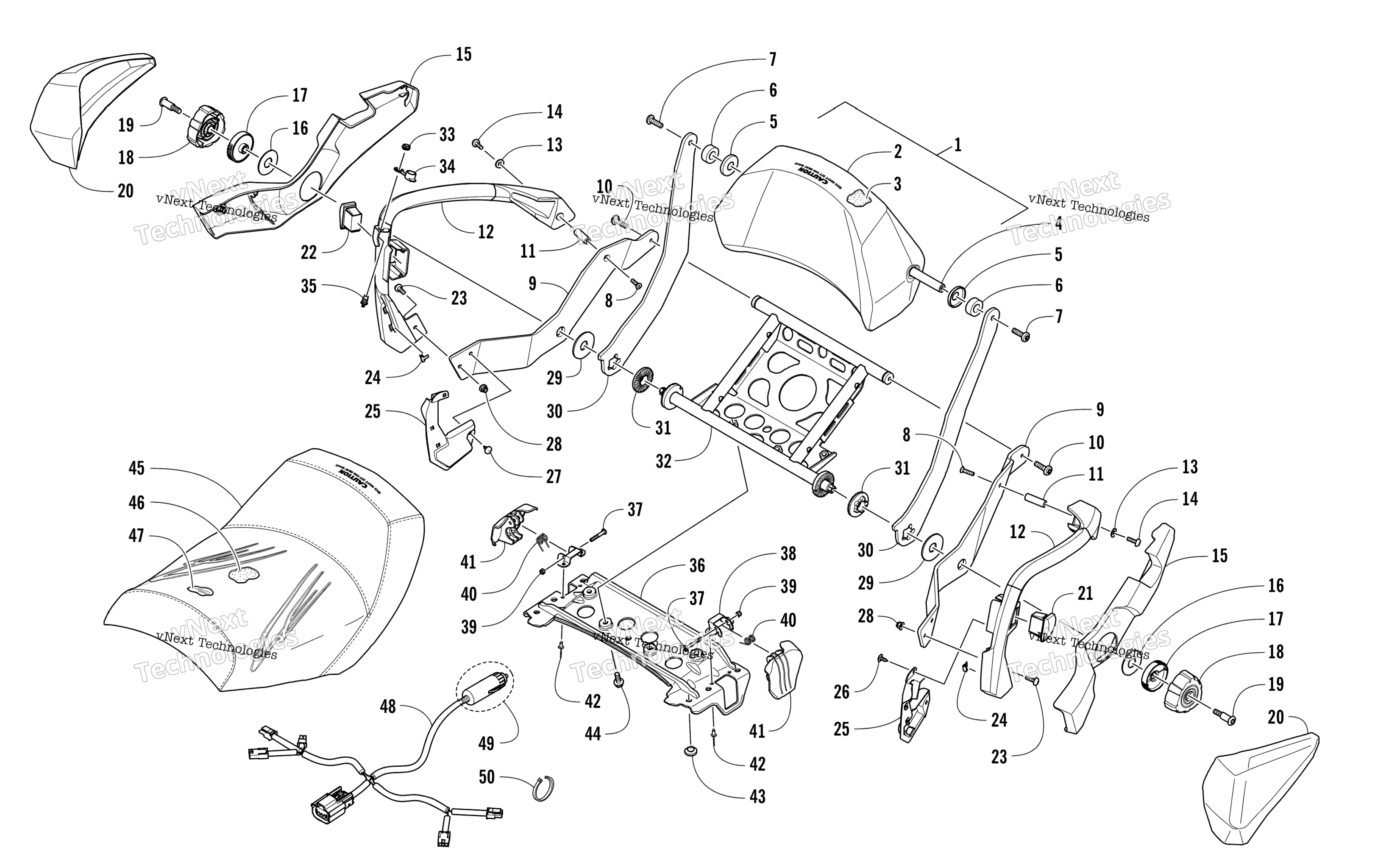

Схема Passenger сиденье и Backrest узла для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest - Assembly (inc. 2-3) art. 5706-950
По запросу
2
Cover, Backrest art. 5706-949
По запросу
3
Foam, Backrest art. 0717-210
По запросу
4
Axle, Backrest art. 6606-593
По запросу
5
Washer, Cup art. 0723-003
По запросу
6
Block, Tension - Backrest art. 0616-547
По запросу
7
SCREW,MACH-TSTRH M8X1.25X30 Z&BLK W/2353 art. 8477-831
По запросу
8
Screw, Machine art. 2623-073
По запросу
9
Bracket, Mounting - Handhold - Right art. 5706-576
По запросу
9
Bracket, Mounting - Handhold - Left art. 5706-577
По запросу
10
Screw, Machine art. 8468-621
По запросу
11
Axle, Handhold art. 6606-678
По запросу
12
Handhold - Left art. 5606-085
По запросу
12
Handhold - Right art. 6716-280
По запросу
13
WASHER,FLAT .25 DIA Z&BLK art. 8050-218
По запросу
14
SCREW,MACH-TSTRH M6X1.0X20 RIEBLK W/2510 art. 1623-789
По запросу
15
Cover, Bracket- Handhold - Left art. 6606-691
По запросу
15
Cover, Bracket- Handhold - Right art. 6606-690
По запросу
16
Spacer art. 1623-986
По запросу
17
Tensioner, Backrest art. 6606-643
По запросу
18
Knob Tensioner art. 6606-644
По запросу
19
Screw, Shoulder art. 2623-072
По запросу
20
Дефлектор правый Arctic Cat art. 6606-494
от 8 358 ₽
20
Windguard - Left art. 6606-495
По запросу
21
Switch, Heated Seat art. 0609-836
По запросу
22
Switch, Handwarmer art. 0609-835
По запросу
23
Screw, Machine art. 8468-620
По запросу
24
Clip art. 1623-703
По запросу
25
Cover, Harness - Left art. 6606-867
По запросу
25
Cover, Harness - Right art. 6606-866
По запросу
26
Screw, Self-Tapping art. 2623-166
По запросу
27
Screw, Self-Tapping art. 1623-661
По запросу
28
Гайка Arctic Cat art. 8427-602
от 116 ₽
29
Washer, Rubber art. 1623-758
По запросу
30
Bracket, Backrest - Left art. 5706-579
По запросу
30
Bracket, Backrest - Right art. 5706-578
По запросу
31
Plate, Locking art. 6606-642
По запросу
32
Base, Seat - Passenger art. 5706-443
По запросу
33
Nut, Retaining art. 0609-944
По запросу
34
Cover, Outlet - Shield art. 0609-945
По запросу
35
Outlet, Heated Shield art. 0609-940
По запросу
36
Plate, Base - Passenger Seat art. 5706-453
По запросу
37
Screw, Machine art. 2623-064
По запросу
38
Bracket, Latch art. 6606-538
По запросу
39
Nut, Lock art. 8422-502
По запросу
40
Spring, Latch art. 6606-540
По запросу
41
Handle, Latch - Right art. 6606-682
По запросу
41
Handle, Latch - Left art. 6606-683
По запросу
42
Rivet art. 1623-257
По запросу
43
BUMPER,SEAT art. 0406-877
По запросу
44
Screw, Machine art. 8476-826
По запросу
45
Cover, Seat - Passenger art. 5706-857
По запросу
46
Foam, Seat - Passenger art. 0717-221
По запросу
47
Pad, Seat Heater art. 0609-869
По запросу
48
Harness, Seat - Passenger art. 1686-696
По запросу
49
Plug, Accessory art. 0630-334
По запросу
50
Зажим Arctic Cat art. 0123-788
По запросу
