модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

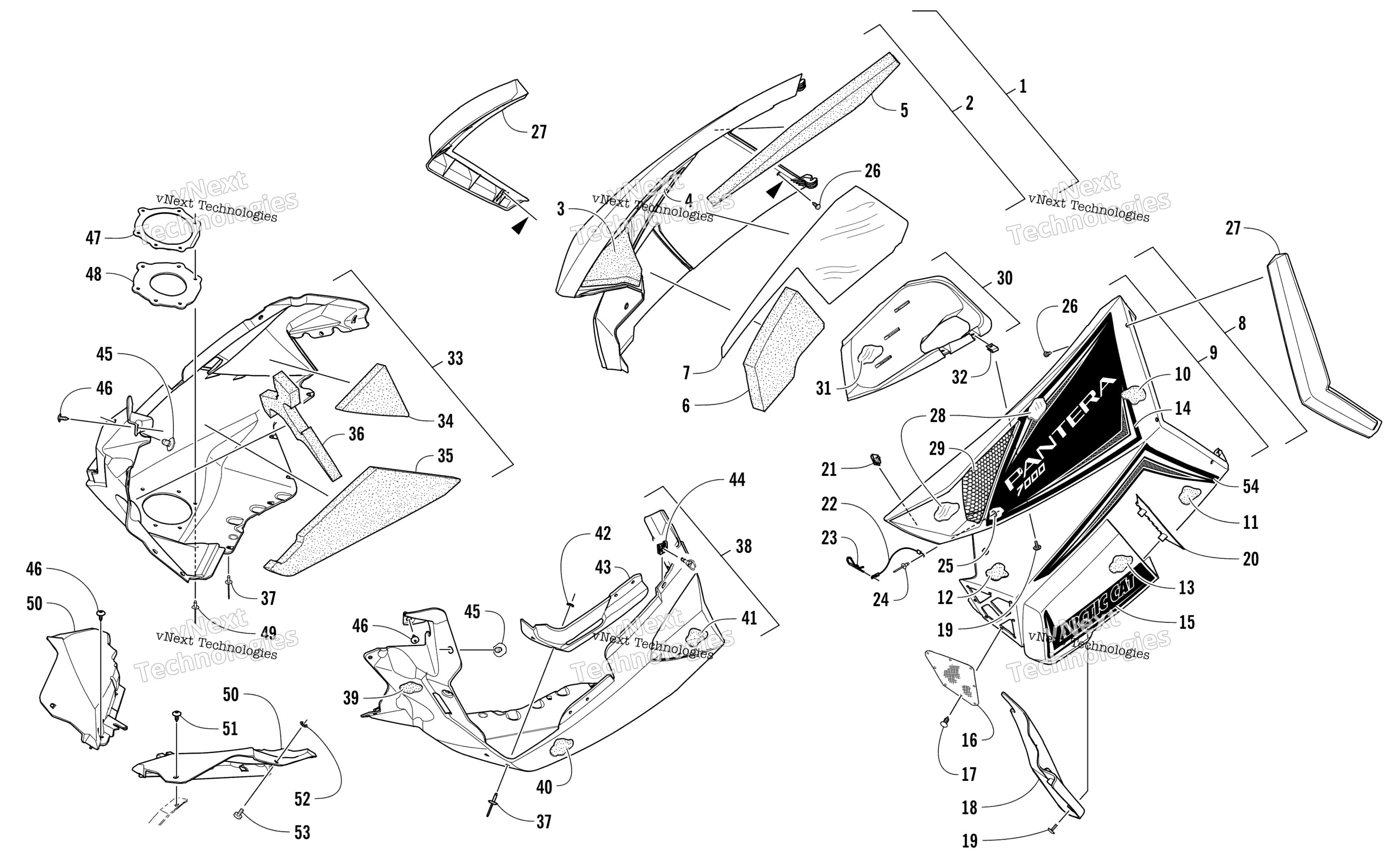

Схема Skid Plate и Side панель узла для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals - Black (inc. 2-7,14-15, 22-25, and 54) art. 5718-004
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7, 22-25) art. 3718-786
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - Left w/Decals - Black (inc. 9-17, 22-25, and 54) art. 5718-005
По запросу
9
Panel, Side - w/o Decals - Left - Black (inc. 10-13,16-17, and 22-25) art. 4718-339
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Left art. 3621-313
По запросу
14
Decal, Side Panel - Upper - Right art. 3621-312
По запросу
15
Decal, Side Panel - Front - Left art. 3621-317
По запросу
15
Decal, Side Panel - Front - Right art. 3621-316
По запросу
16
Screen, Vent art. 2602-704
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Deflector, Air art. 2602-711
По запросу
19
Винт Arctic Cat art. 2623-164
от 368 ₽
20
Retainer, Air Deflector art. 2602-703
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Rivet art. 8060-486
По запросу
25
Washer art. 8050-127
По запросу
26
Screw, Self-Tapping art. 2623-017
По запросу
27
Flare, Side Panel - Right art. 6606-706
По запросу
27
Flare, Side Panel - Left art. 6606-707
По запросу
28
Foil, Protective Optional art. 0619-206
По запросу
29
Screen, Intake Optional art. 5706-531
По запросу
30
Duct, Belt Cooling (inc. 31) art. 1702-369
По запросу
31
Foil, Protective art. 6606-694
По запросу
32
Clip, U-Nut art. 1623-030
По запросу
33
Plate, Skid - w/o Decals - Right - Black (inc. 34-36) art. 3718-788
По запросу
34
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
35
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
36
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Plate, Skid - Left w/Foam - Black (inc. 37, 39-42) art. 3718-789
По запросу
39
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
40
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
41
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
42
Washer art. 0123-802
от 110 ₽
43
Panel, Reinforcement art. 6606-613
По запросу
44
Clip, Retaining art. 2623-005
от 1 130 ₽
45
Pin, Retaining art. 6606-592
По запросу
46
Screw, Self-Tapping art. 2623-166
По запросу
47
Plate, Exhaust Outlet art. 2612-685
По запросу
48
Seal, Exhaust Outlet art. 2612-964
По запросу
49
Клепка art. 8061-508
По запросу
50
Fascia, Front - Right - Black art. 6606-342
По запросу
50
Fascia, Front - Left - Black art. 6606-579
По запросу
51
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
52
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
53
Screw, Thumb Optional art. 1623-999
По запросу
54
Decal, Side Panel - Lower - Right art. 3621-314
По запросу
54
Decal, Side Panel - Lower - Left art. 3621-315
По запросу
