модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

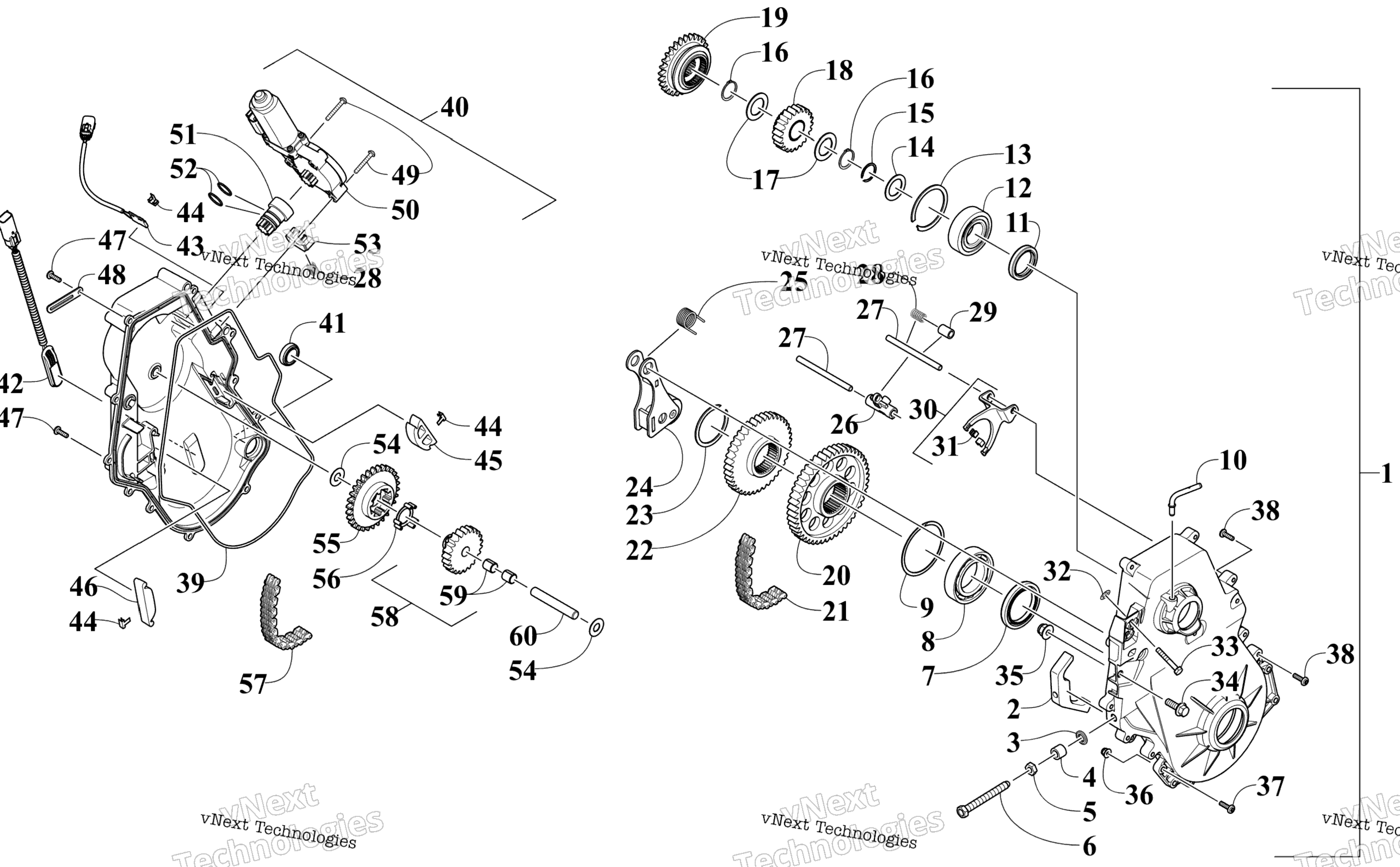

Схема цепь картер узла для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-13 and 32-33) art. 1702-454
По запросу
2
Plate, Ratchet art. 2602-465
По запросу
3
Seal art. 2623-057
По запросу
4
Spacer art. 2602-707
По запросу
5
Гайка Arctic Cat art. 0123-150
от 116 ₽
6
Screw, Adjuster art. 2602-735
По запросу
7
Сальник Arctic Cat art. 2602-172
По запросу
8
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
9
Ring, Retaining art. 2602-280
По запросу
10
Fitting, Elbow art. 2602-641
По запросу
11
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
12
Подшипник КПП Arctic Cat art. 2602-937
По запросу
13
Ring, Retaining art. 2602-729
По запросу
14
Washer, Shim (.060 in.) art. 0648-443
По запросу
15
Ring, Retaining art. 1423-175
По запросу
16
Ring, Retaining art. 1623-690
По запросу
17
Washer, Thrust art. 2602-339
По запросу
18
Шестерня КПП 21 зуб Arctic Cat art. 1702-410
По запросу
19
Шестерня КПП Arctic Cat art. 2602-270
По запросу
20
Шестерня КПП 49 зубьев Arctic Cat art. 2602-758
По запросу
21
Цепь КПП 90х13 Arctic Cat art. 2602-760
По запросу
22
Шестерня 40 зубьев Arctic Cat art. 2602-276
от 6 490 ₽
23
Ring, Retaining art. 2602-629
По запросу
24
Натяжитель цепи КПП Arctic Cat art. 1702-528
По запросу
25
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
26
Arm, Shift Fork art. 1702-265
По запросу
27
Shaft, Reverse art. 2602-418
По запросу
28
Spring art. 2602-417
По запросу
29
Bushing art. 2602-579
По запросу
30
Вилка КПП Arctic Cat art. 1702-299
По запросу
31
Подушка вилки КПП Arctic Cat art. 2602-341
По запросу
32
Гайка Arctic Cat art. 1623-409
от 168 ₽
33
Screw, Cap art. 8402-640
По запросу
34
Болт Arctic Cat art. 8408-820
от 110 ₽
35
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
36
Гайка Arctic Cat art. 8427-602
от 116 ₽
37
Screw, Machine art. 8476-630
По запросу
38
Screw, Machine art. 1623-814
По запросу
39
Прокладка КПП Arctic Cat art. 3602-079
По запросу
40
Крышка КПП Arctic Cat art. 1702-530
По запросу
41
Glass, Sight art. 2602-232
По запросу
42
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
43
Kit, Gear Position Sensor art. 0730-197
По запросу
44
Clip art. 1623-703
По запросу
45
Snubber, Chain art. 2602-749
По запросу
46
Snubber, Chain art. 2602-387
По запросу
47
Screw, Machine art. 8468-626
По запросу
48
Зажим Arctic Cat art. 1623-984
По запросу
49
Screw, Machine art. 2623-157
По запросу
50
Актуатор 0630-289 art. 0630-406
По запросу
51
Extension, Actuator art. 0630-331
По запросу
52
O-Ring art. 0830-185
По запросу
53
Block, Detent art. 0630-332
По запросу
54
Washer, Thrust art. 2602-338
По запросу
55
Gear, Reverse Idler - 30T (11 Wide) art. 2602-751
По запросу
56
Демпфер резиновый Arctic Cat art. 2602-415
По запросу
57
Цепь КПП 68х11 Arctic Cat art. 2602-342
По запросу
58
Шестерня КПП Arctic Cat art. 1702-173
По запросу
59
Втулка шестерни КПП Arctic Cat art. 2602-337
По запросу
60
Вал задней передачи Arctic Cat art. 2602-277
По запросу
