модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

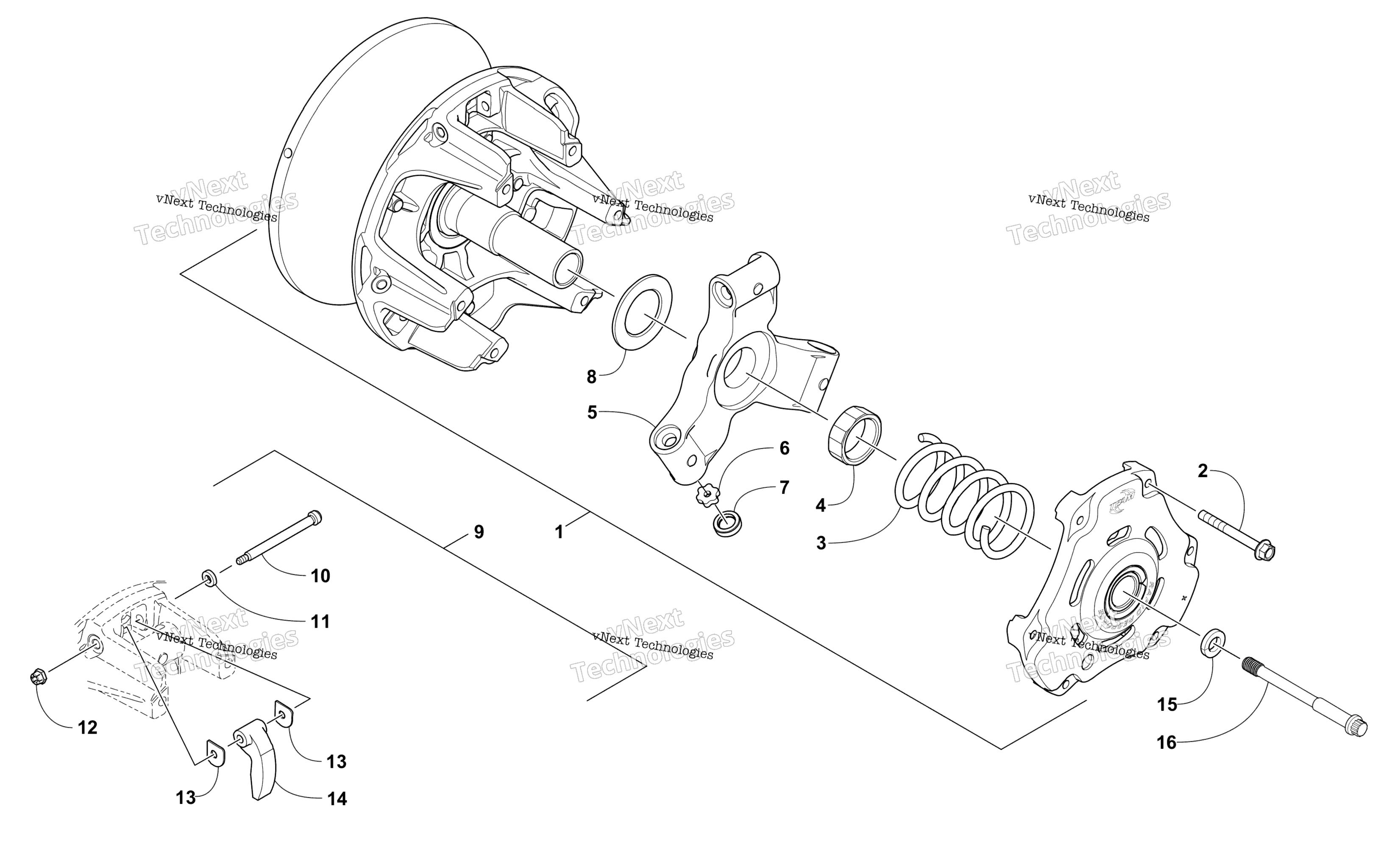

Схема привода Clutch для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Uncalibrated (inc. 2, 4-8, 10-13) art. 0746-880
По запросу
2
Screw, Shoulder art. 0646-950
По запросу
3
Spring, Drive Clutch art. 0646-468
По запросу
4
Nut, Jam art. 0646-466
По запросу
5
Spider art. 0646-953
По запросу
6
Plug, Torque Button art. 0646-951
По запросу
7
Button, Torque - Primary art. 0646-465
По запросу
8
Shim - 1.35x1.575x0.030 art. 0646-965
По запросу
8
Shim - 1.27x210x0.70 art. 0646-964
По запросу
9
Kit, Cam Arm (inc. 10-13) art. 7639-127
По запросу
10
Screw, Shoulder art. 0823-396
По запросу
11
Washer art. 2623-091
По запросу
12
Nut, Lock Hex art. 0823-399
По запросу
13
Washer, Thrust art. 0646-880
По запросу
14
Arm, Cam art. 0646-889
По запросу
15
Washer, High Collar art. 0623-210
По запросу
16
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
