модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2017PTULXUSB)

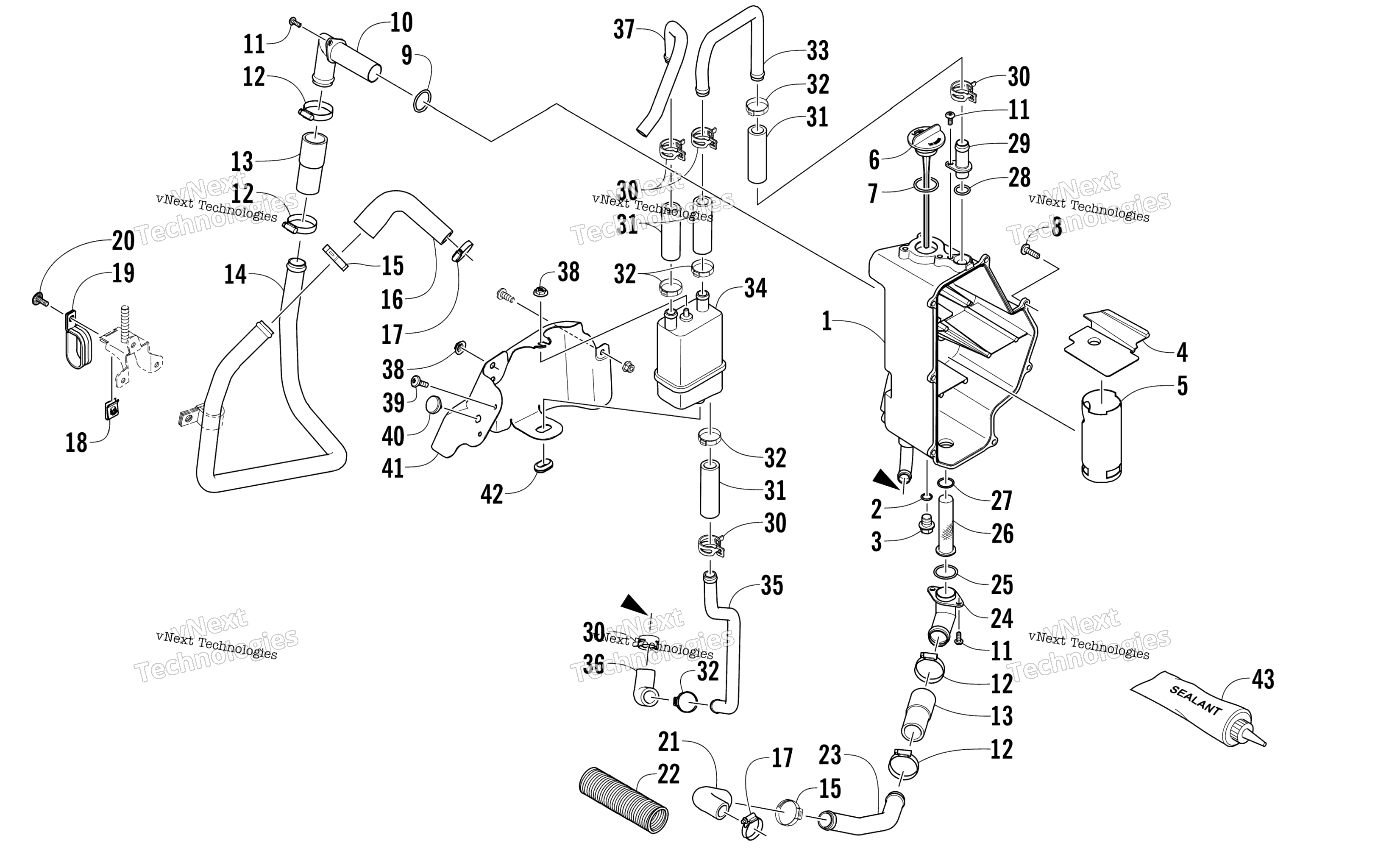

Схема масляный Tank Assembly для PANTERA 7000 LTD BLACK (S2017PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 1770-120
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
Plug art. 2602-099
По запросу
4
Baffle, Oil Tank art. 2670-481
По запросу
5
Tube, Oil Tank art. 2670-219
По запросу
6
Cap, Oil Tank (inc. 7) art. 2670-485
По запросу
7
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
8
Screw, Machine art. 1623-814
По запросу
9
O-Ring art. 2670-406
По запросу
10
Fitting, Oil Return - Engine art. 2670-221
По запросу
11
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
12
Clamp, Hose art. 2623-088
По запросу
13
Hose, Oil art. 0610-940
По запросу
14
Tube, Oil - Oil Tank/Engine art. 2670-286
По запросу
15
Clamp, Hose art. 1623-349
По запросу
16
Hose, Oil art. 0610-919
По запросу
17
Clamp, Hose art. 1623-182
По запросу
18
Nut, U art. 1623-939
По запросу
19
Clamp, Routing art. 2623-015
По запросу
20
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
21
Hose, Oil art. 0610-929
По запросу
22
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
23
Tube, Oil - Engine/Oil Tank art. 2670-285
По запросу
24
Fitting, Oil Supply - Engine art. 2670-220
По запросу
25
O-Ring art. 2670-290
По запросу
26
Screen, Oil Tank art. 2670-470
По запросу
27
O-Ring art. 0673-459
По запросу
28
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
29
Fitting art. 2670-288
По запросу
30
Хомут пружинный Arctic Cat art. 1623-287
По запросу
31
Hose, Oil art. 0610-965
По запросу
32
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
33
Tube, Oil - Oil Tank/Separator Tank art. 2670-419
По запросу
34
Tank, Separator art. 1770-194
По запросу
35
Tube, Oil - Separator Tank/Oil Tank art. 2670-375
По запросу
36
Hose, Oil art. 0610-954
По запросу
37
Tube, Oil - Separator Tank/Air Intake art. 2670-374
По запросу
38
Гайка art. 0423-357
По запросу
39
Screw, Machine art. 8470-510
от 110 ₽
40
BUMPER,SEAT art. 0406-877
По запросу
41
Shield, Heat art. 2670-381
По запросу
42
Grommet art. 2623-012
По запросу
43
Sealant - 70 ml art. 1048-063
По запросу
Другие схемы модели
масляный Tank Assembly
