модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

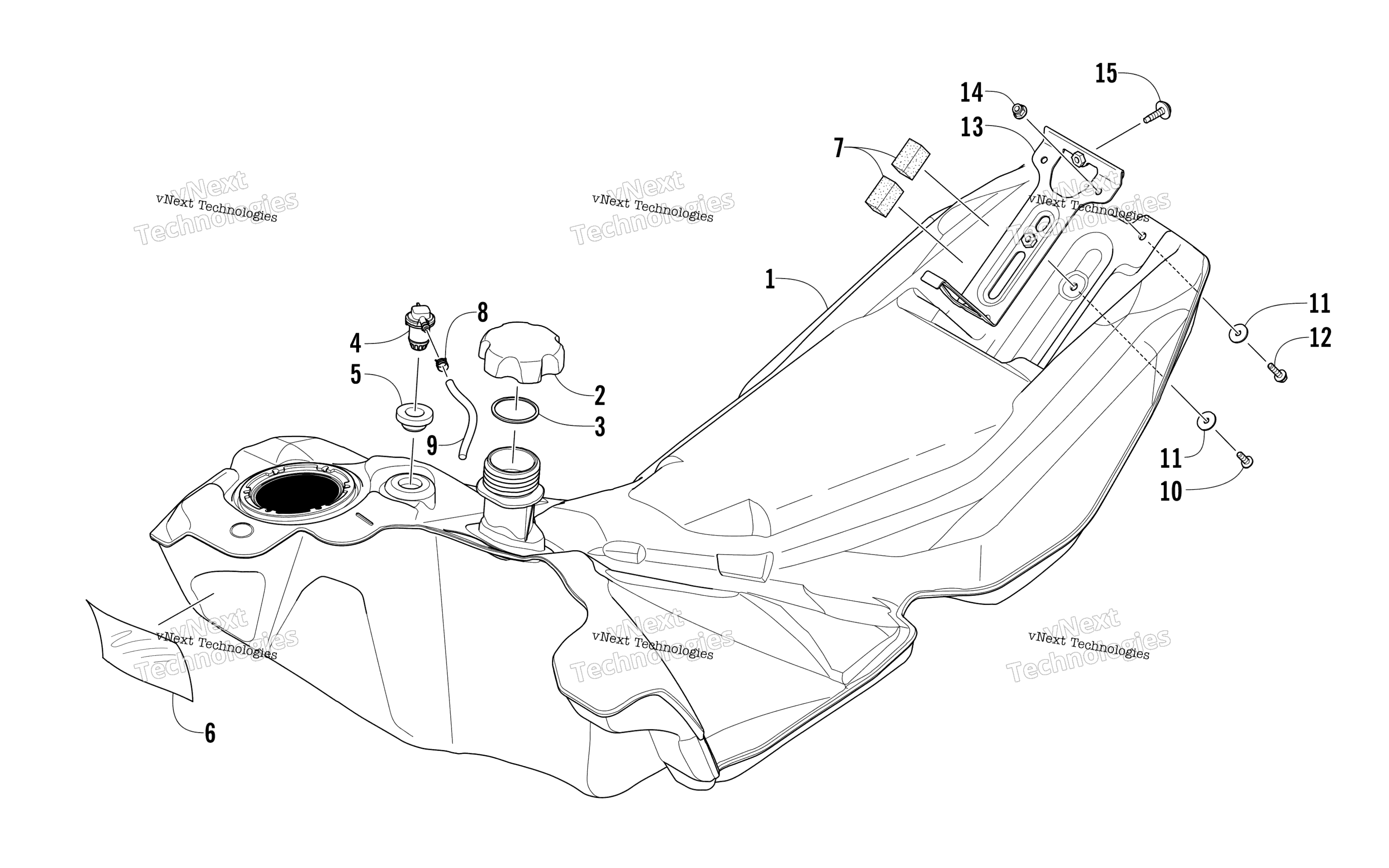

Схема узла топливного бака для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-050
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Pad, Foam art. 0617-667
По запросу
8
Clamp, Hose art. 1623-233
По запросу
9
Hose - 50 ft art. 6101-009
По запросу
10
Screw, Cap art. 8410-616
По запросу
11
Washer art. 8050-223
По запросу
12
Screw, Cap art. 8410-620
По запросу
13
Bracket, Hold-Down art. 5706-098
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
