модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

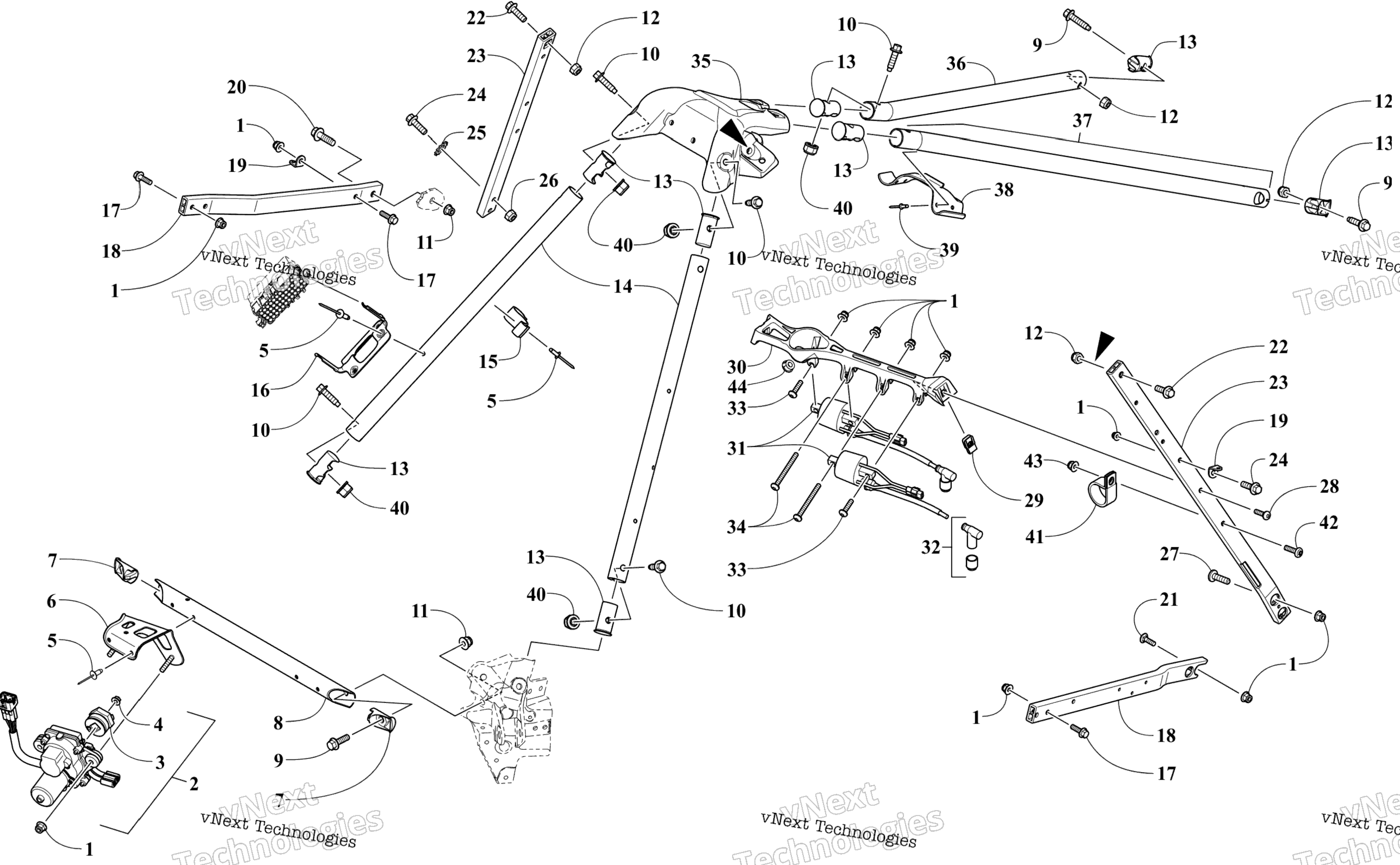

Схема рулевого управления Support Assembly для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Servomotor (inc. 3-4) art. 0902-012
По запросу
3
Pulley, Controller art. 0902-019
По запросу
4
Nut art. 8424-501
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Bracket, Mounting - Servomotor art. 4706-845
По запросу
7
Insert art. 1607-002
По запросу
8
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
9
Screw, Cap art. 1623-982
По запросу
10
Screw, Cap art. 1623-836
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Nut, Lock art. 8422-802
По запросу
13
Insert art. 1607-680
По запросу
14
Spar, Front - Black art. 2707-497
По запросу
15
Clamp, Routing art. 1623-938
По запросу
16
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
17
Screw, Cap art. 8408-630
По запросу
18
Support, Chassis - Right art. 0607-248
По запросу
18
Support, Chassis - Left art. 1607-583
По запросу
19
Tab, Spring art. 2612-707
По запросу
20
Screw, Cap art. 8408-885
По запросу
21
Bolt, Carriage art. 1623-917
По запросу
22
Болт Arctic Cat art. 8408-820
от 110 ₽
23
Support, Side - Rear - Left art. 1607-581
По запросу
23
Support, Side - Rear - Right art. 0607-252
По запросу
24
Болт Arctic Cat art. 8408-625
от 116 ₽
25
Washer art. 2623-161
По запросу
26
Nut art. 8422-602
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Screw, Machine art. 8476-626
По запросу
29
Клипса Arctic Cat art. 0423-577
от 168 ₽
30
Bracket, Mounting - Coil art. 0708-626
По запросу
31
Coil, Ignition - Assembly (inc. 32) art. 0902-034
По запросу
32
Cap, Spark Plug art. 3006-367
По запросу
33
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
34
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
35
Support, Steering art. 2707-491
По запросу
36
Spar, Rear - Right art. 2707-504
По запросу
37
Bracket, Hold-Down - Seat-Base Assy (inc. 38-39) art. 6706-034
По запросу
38
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
39
Rivet art. 8060-484
По запросу
40
Гайка Arctic Cat art. 2623-202
По запросу
41
Clamp, Routing art. 2623-083
По запросу
42
Screw, Machine art. 8476-630
По запросу
43
Гайка Arctic Cat art. 8427-602
от 116 ₽
44
Bushing art. 0608-695
По запросу
